CHANGEMENT HAUT-PARLEURS AVANT

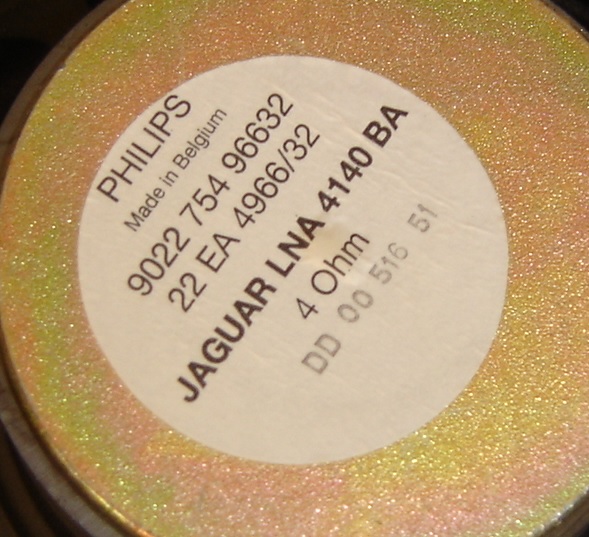

Ce dossier est destiné à ceux qui désirent changer leurs haut-parleurs avant. Le modèle de haut-parleur d'origine, Philips, a un diamètre de 158mm (difficile à trouver) de réf. : LNA4140BA. La profondeur est de 65mm. Son impédance est de 4 Ohm.

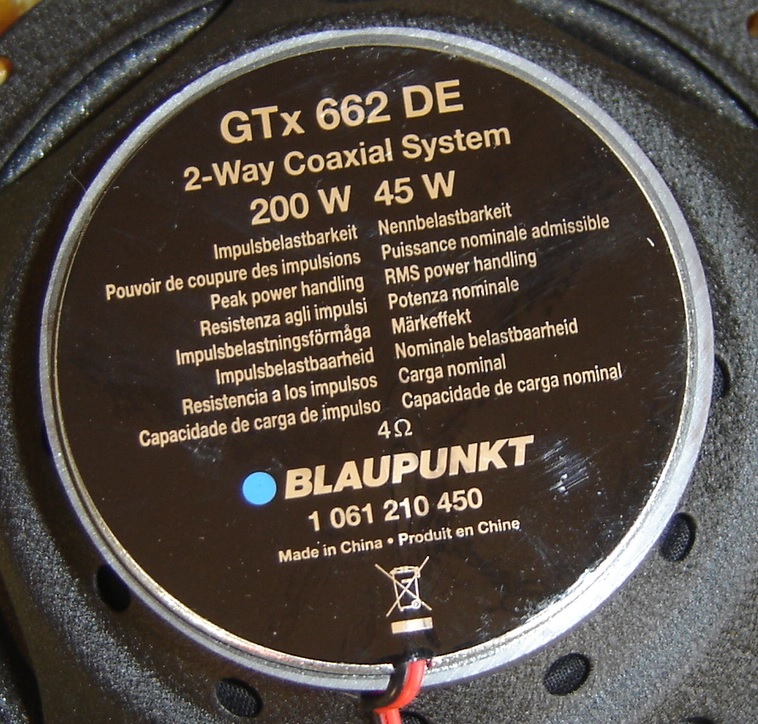

Le haut-parleur de remplacement est un Blaupunkt de diamètre 160mm en 4 Ohm réf. : GTx 662 DE en 2 voies

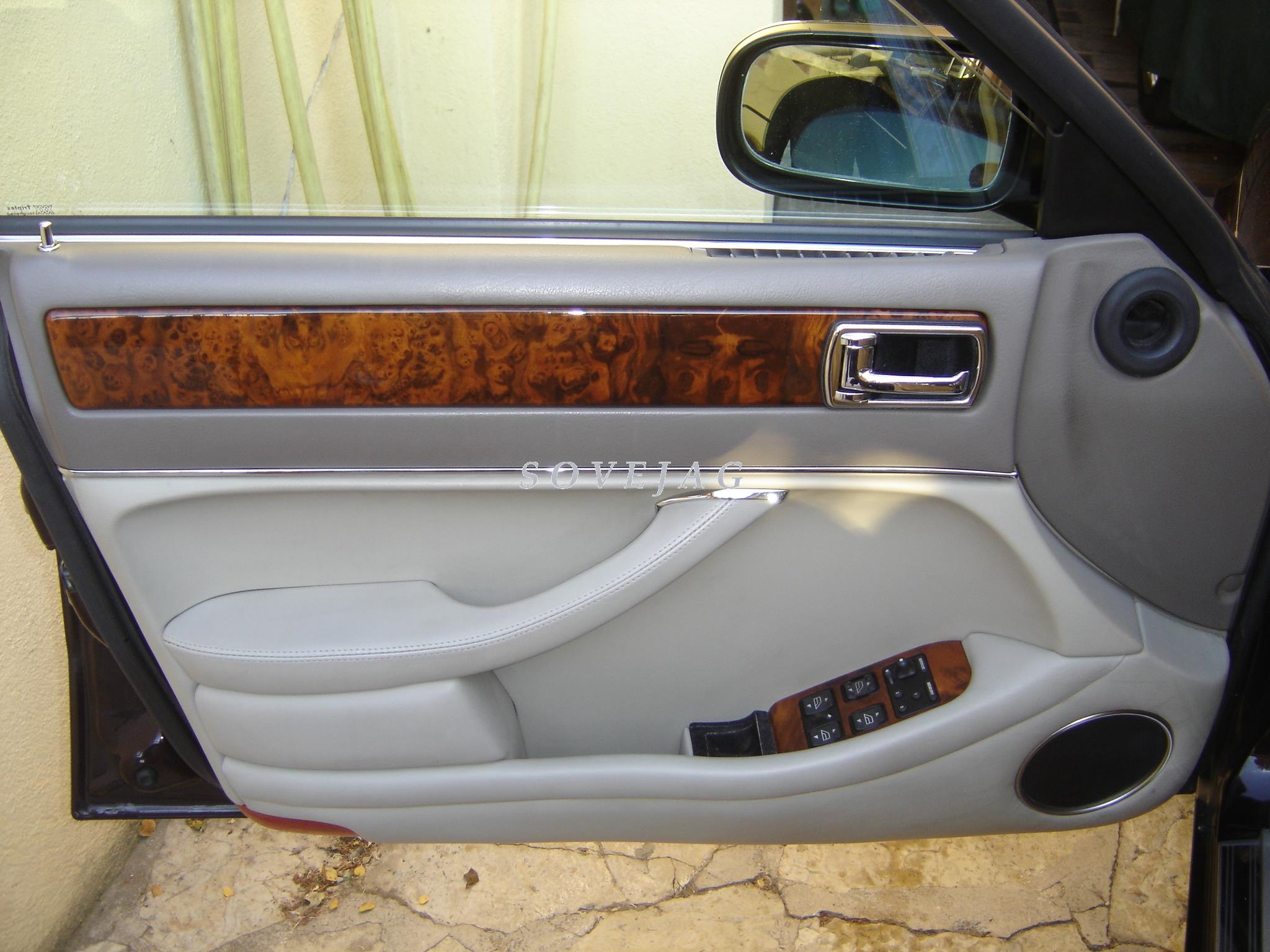

Tout d'abord il faut démonter la garniture de porte.

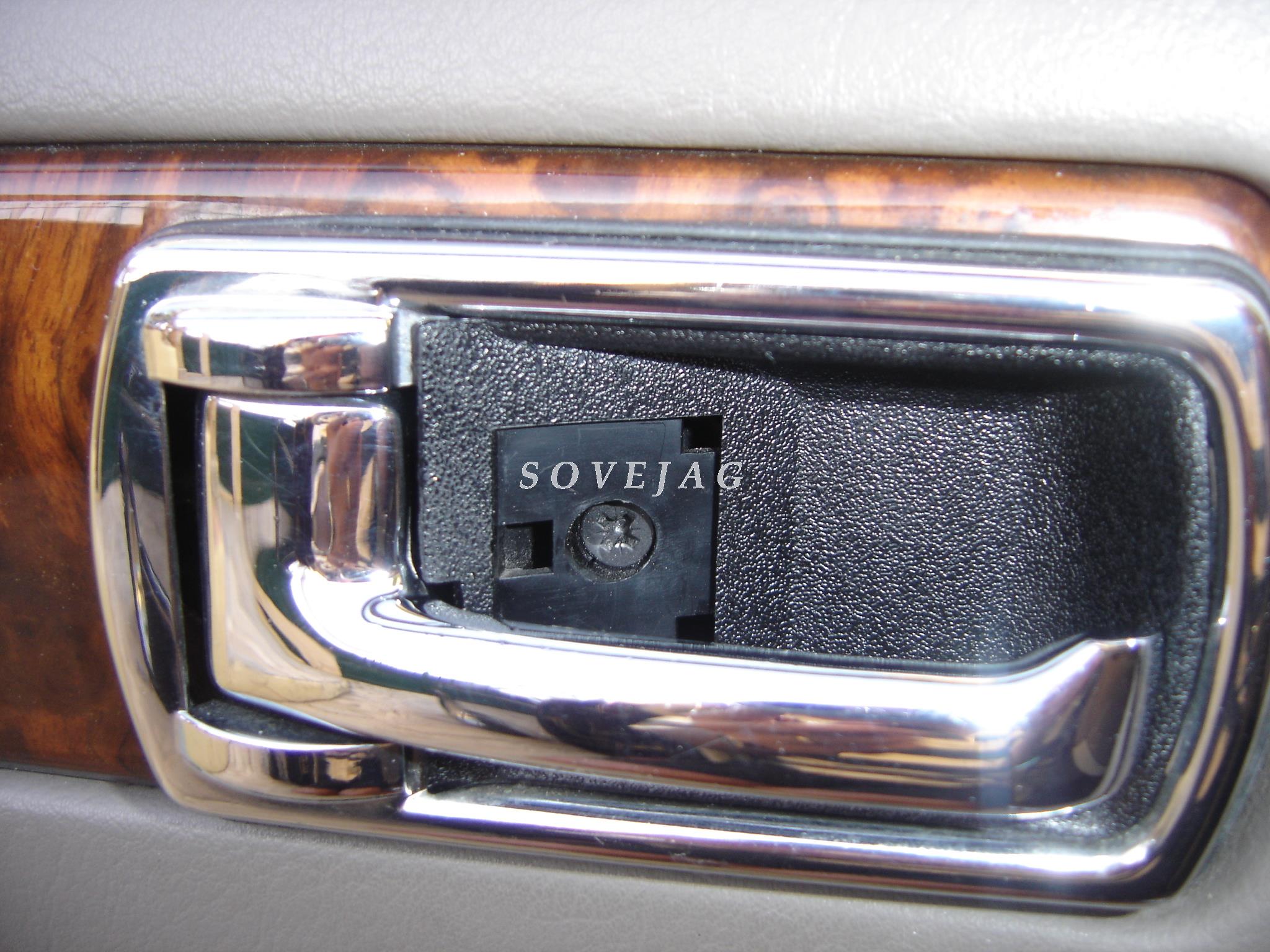

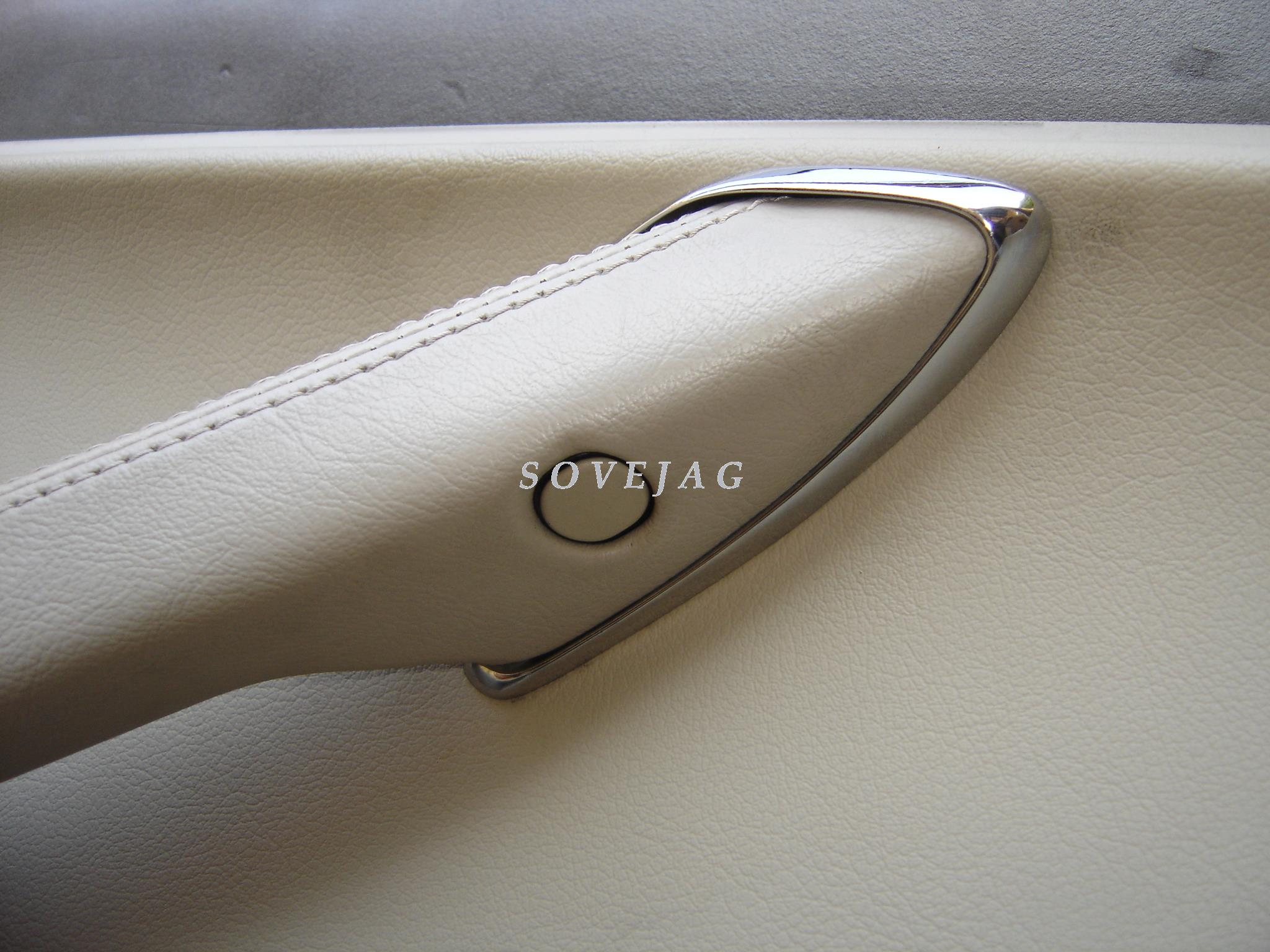

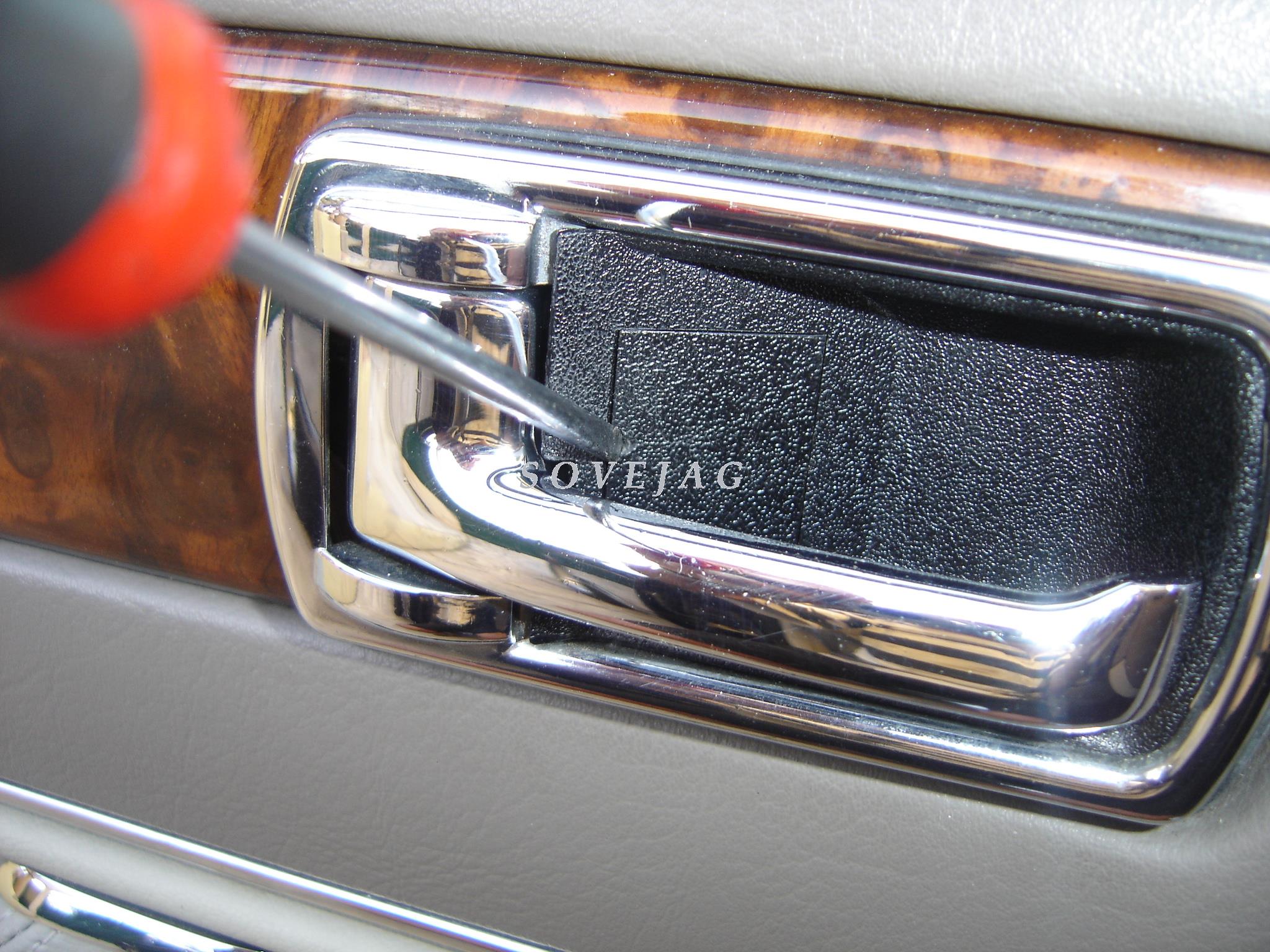

Enlever le cache vis à l'intérieur de la poignée :

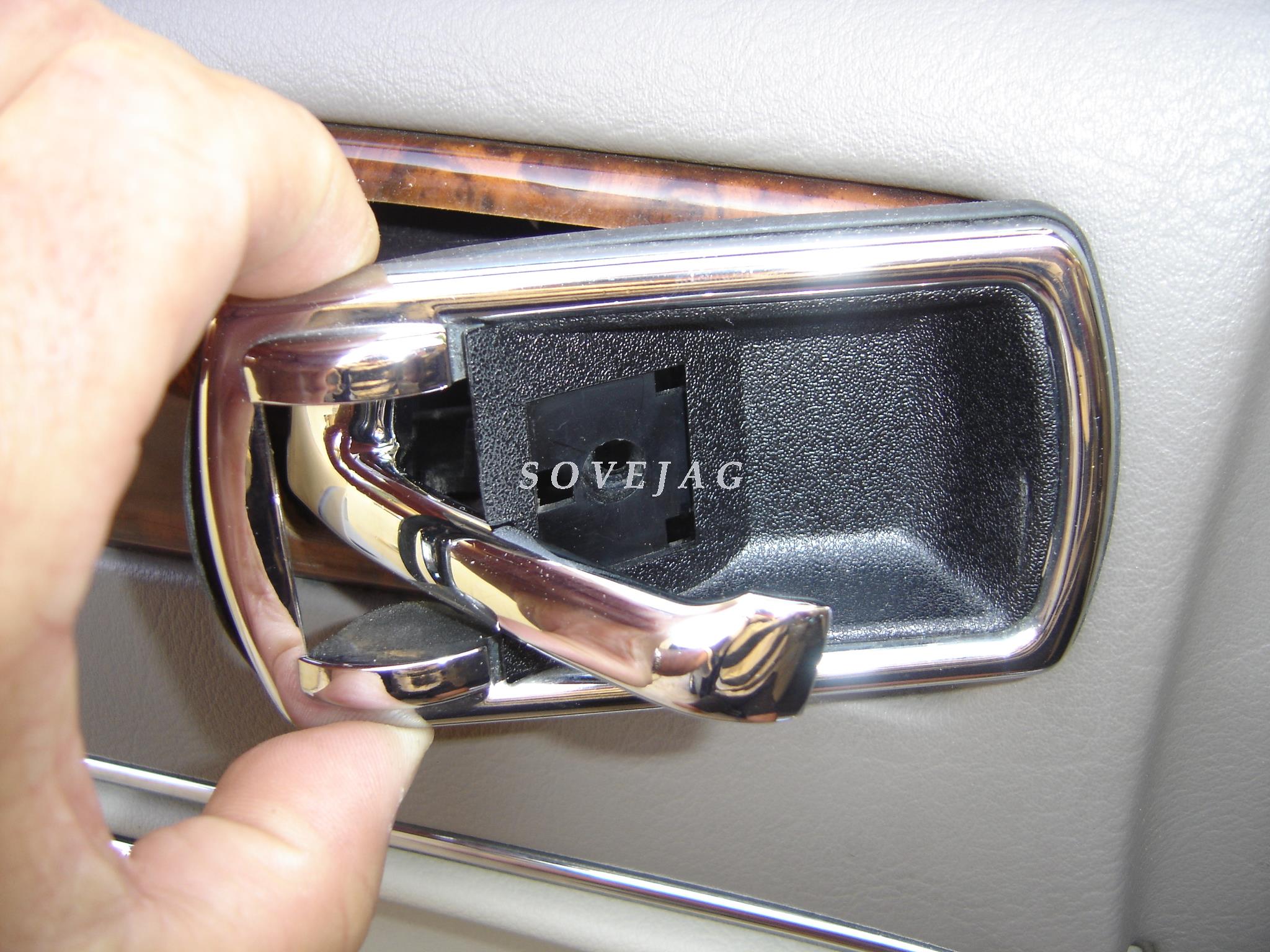

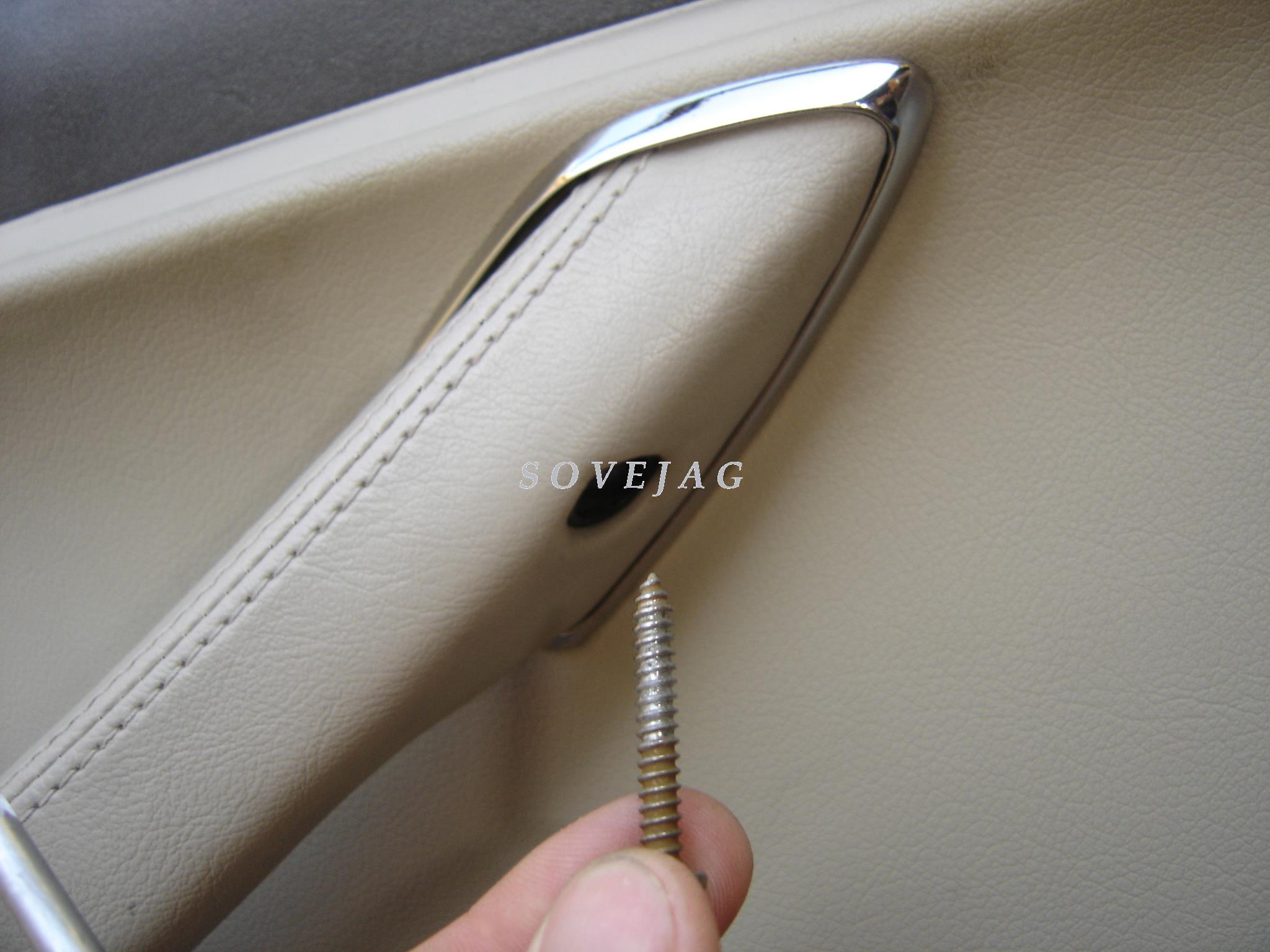

Retirer la vis et dégager le tour de poignée :

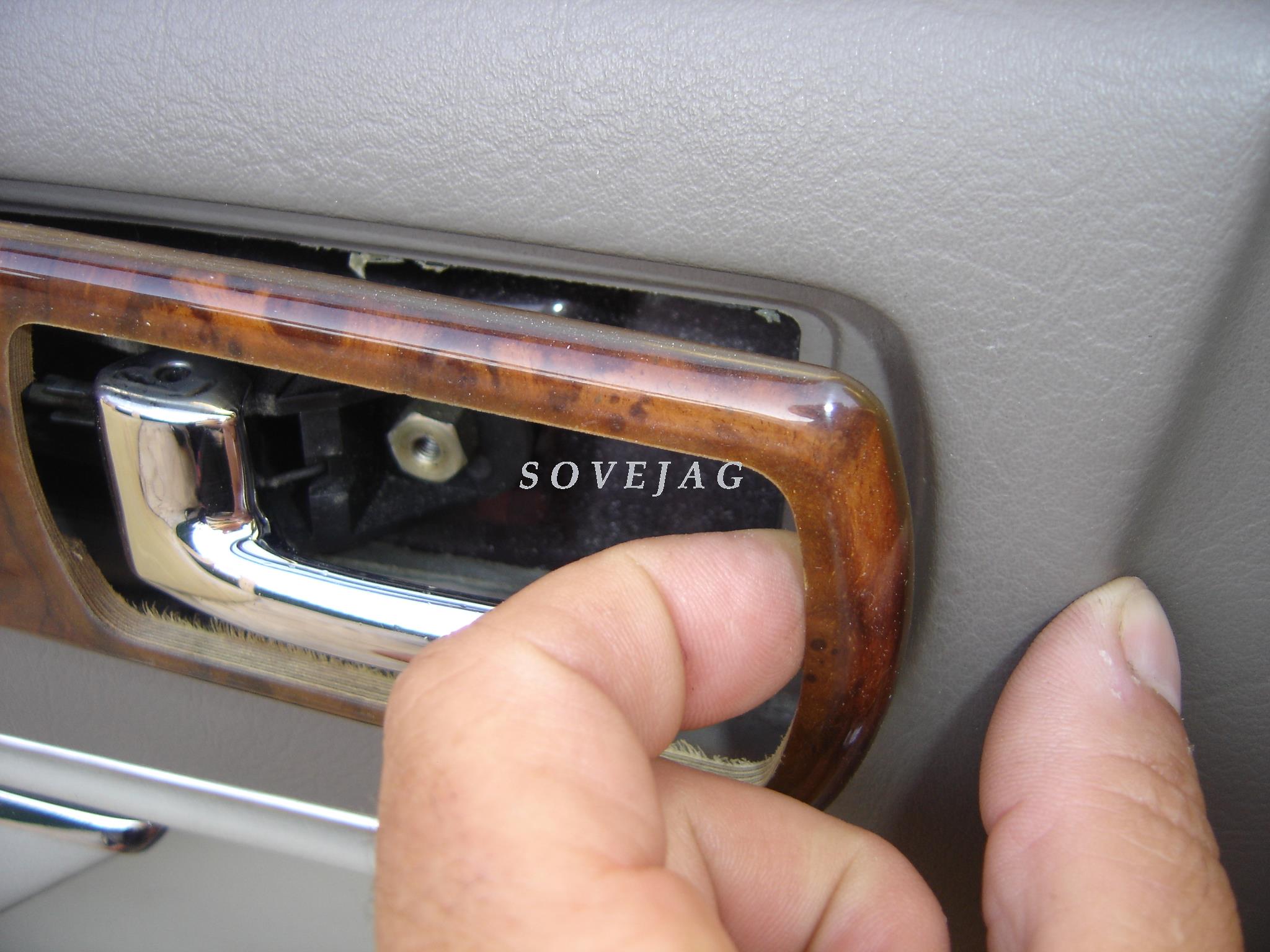

Tirer légèrement vers soi le placage bois, côté poignée :

Faire glisser le placage vers l'avant pour libérer les deux clips :

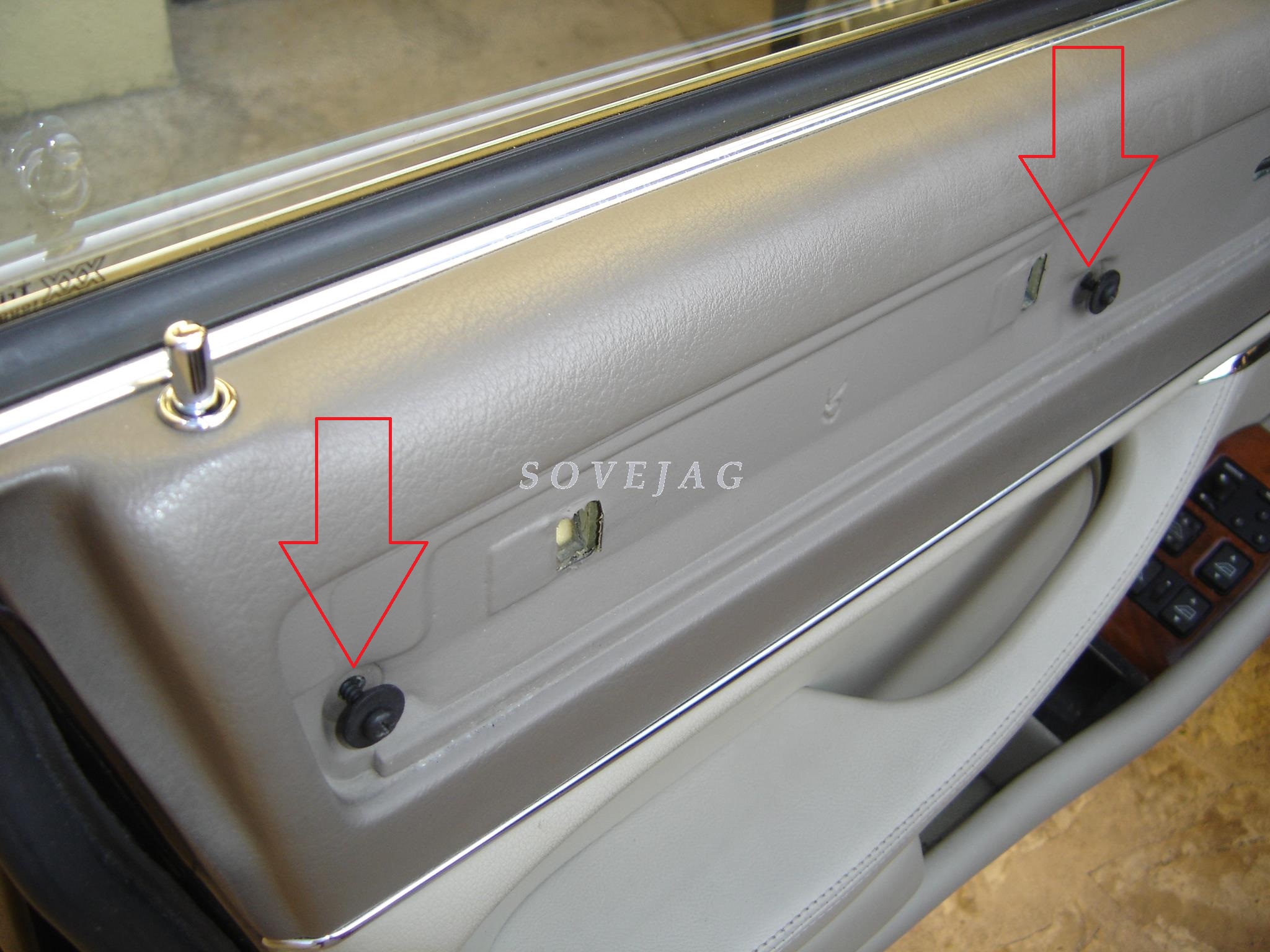

Enlever les deux vis :

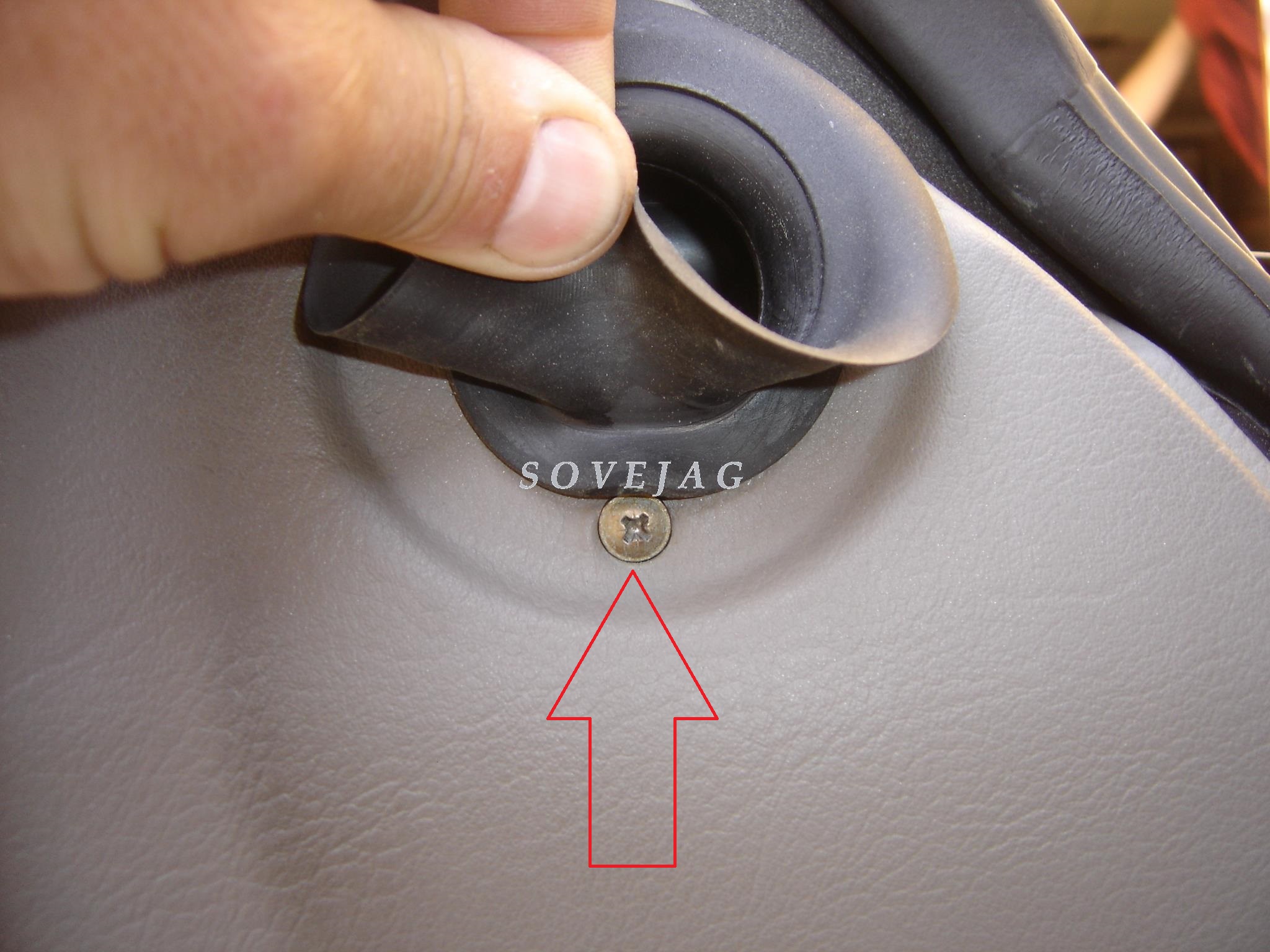

Soulever le caoutchouc de la prise d'air de désembuage latéral et retirer la petite vis :

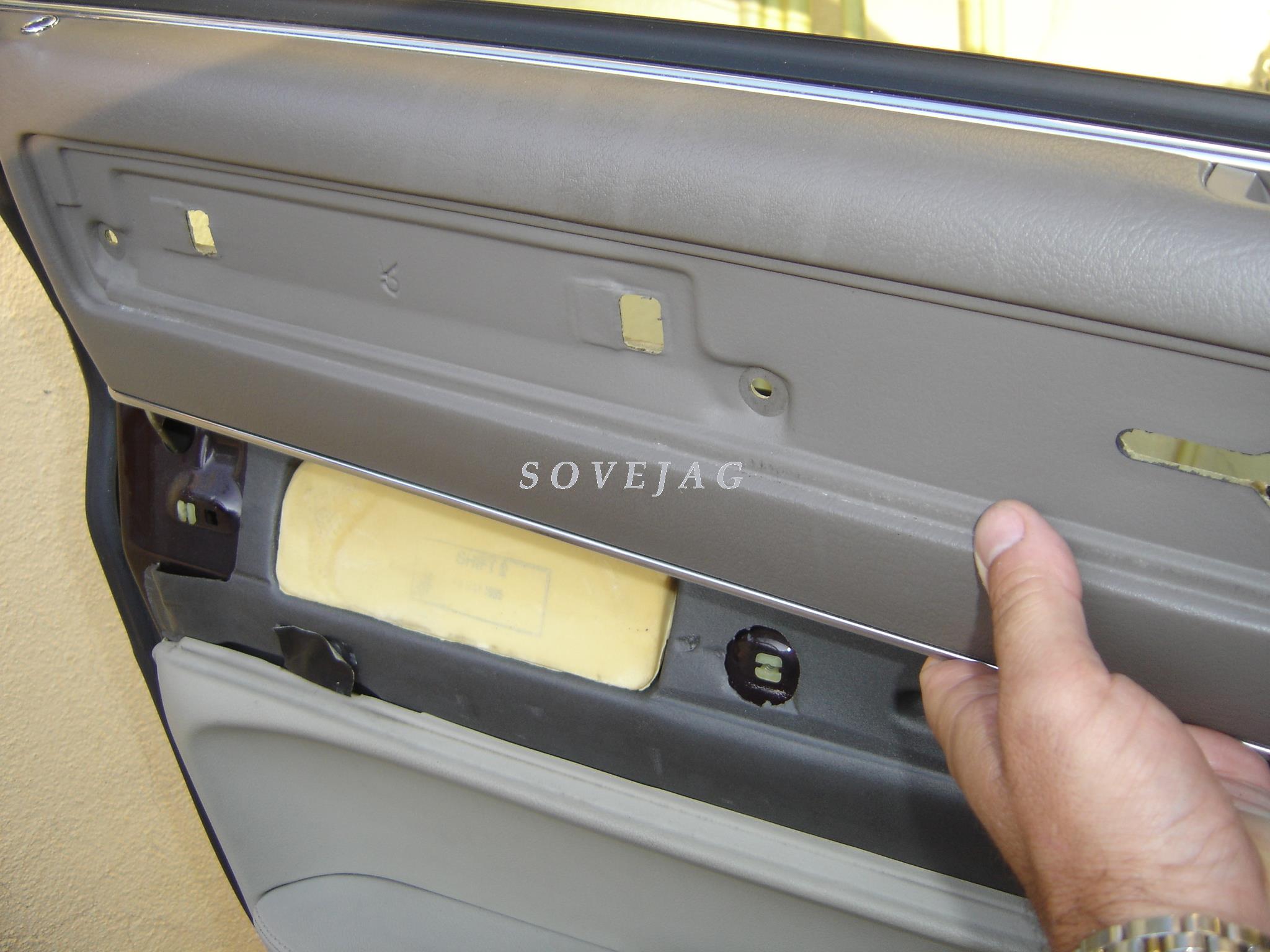

Attraper le panneau supérieur et le soulever pour libérer le loquet et le dégager du bord supérieur de portière :

Sous l'acoudoir enlever le cache vis et retirer la vis :

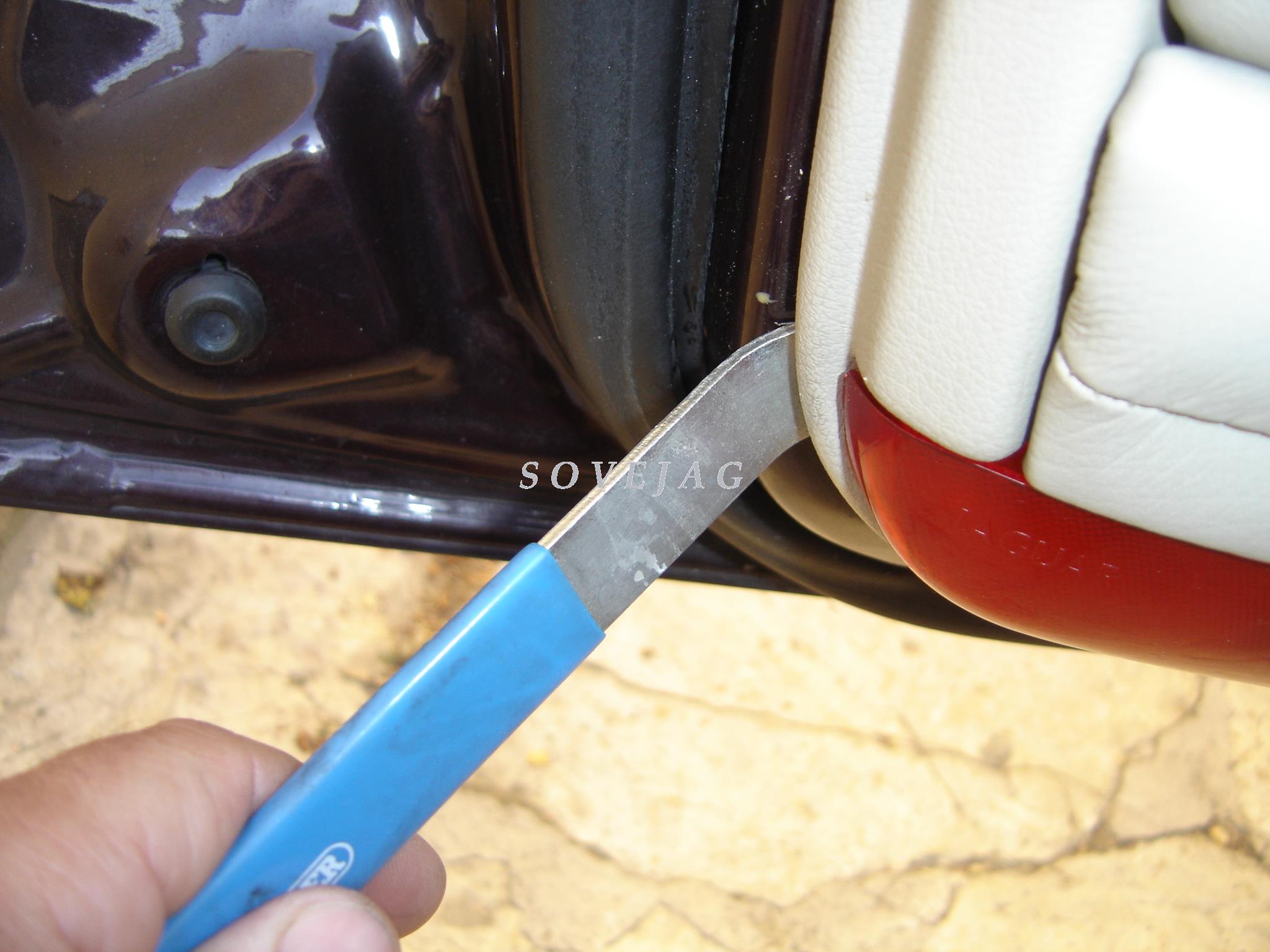

Ensuite, à l'aide de l'outil spécial dégarnissage ou avec un gros tournevis plat, décrocher chaque clips :

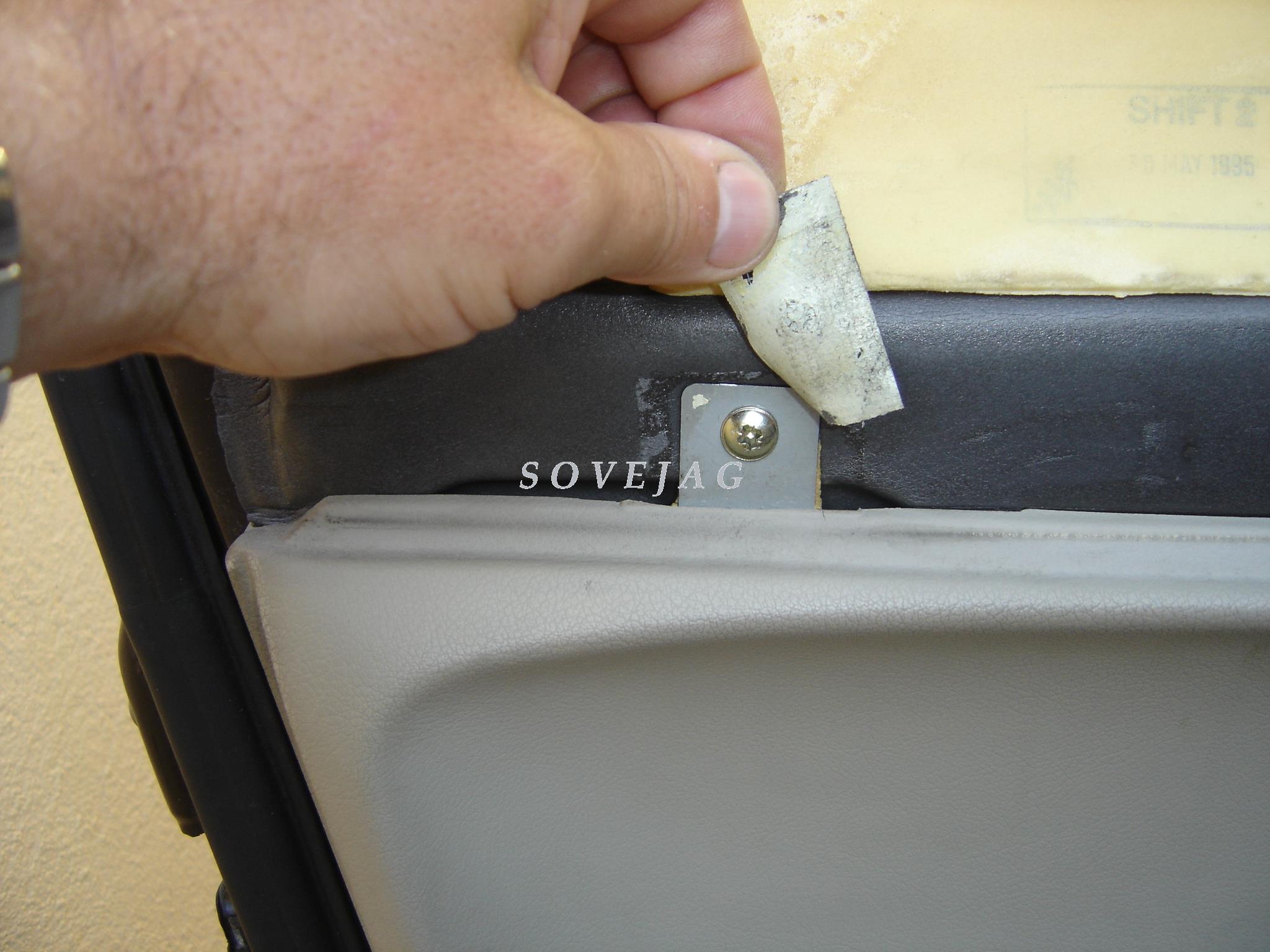

Enlever la vis supérieur du panneau :

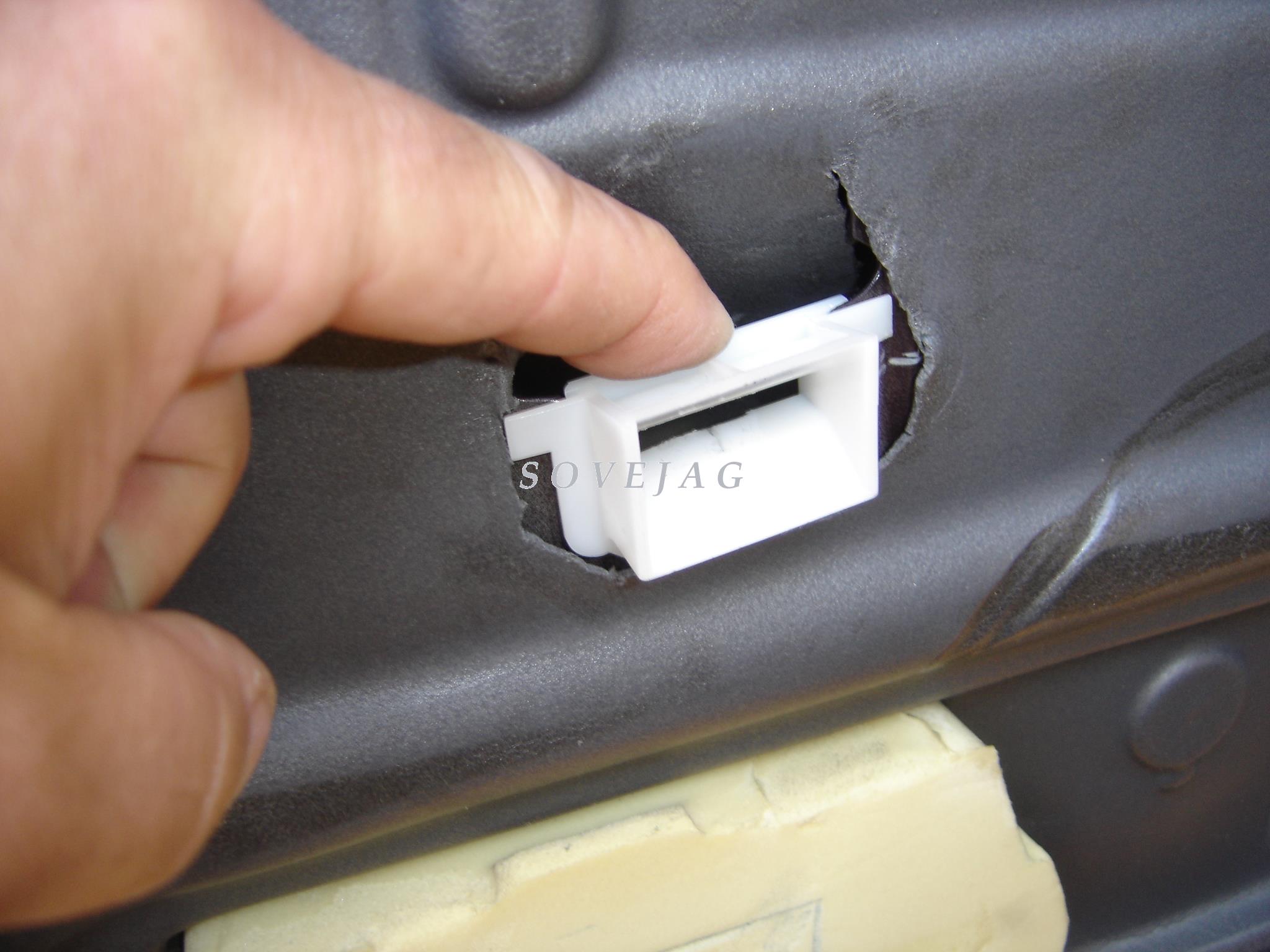

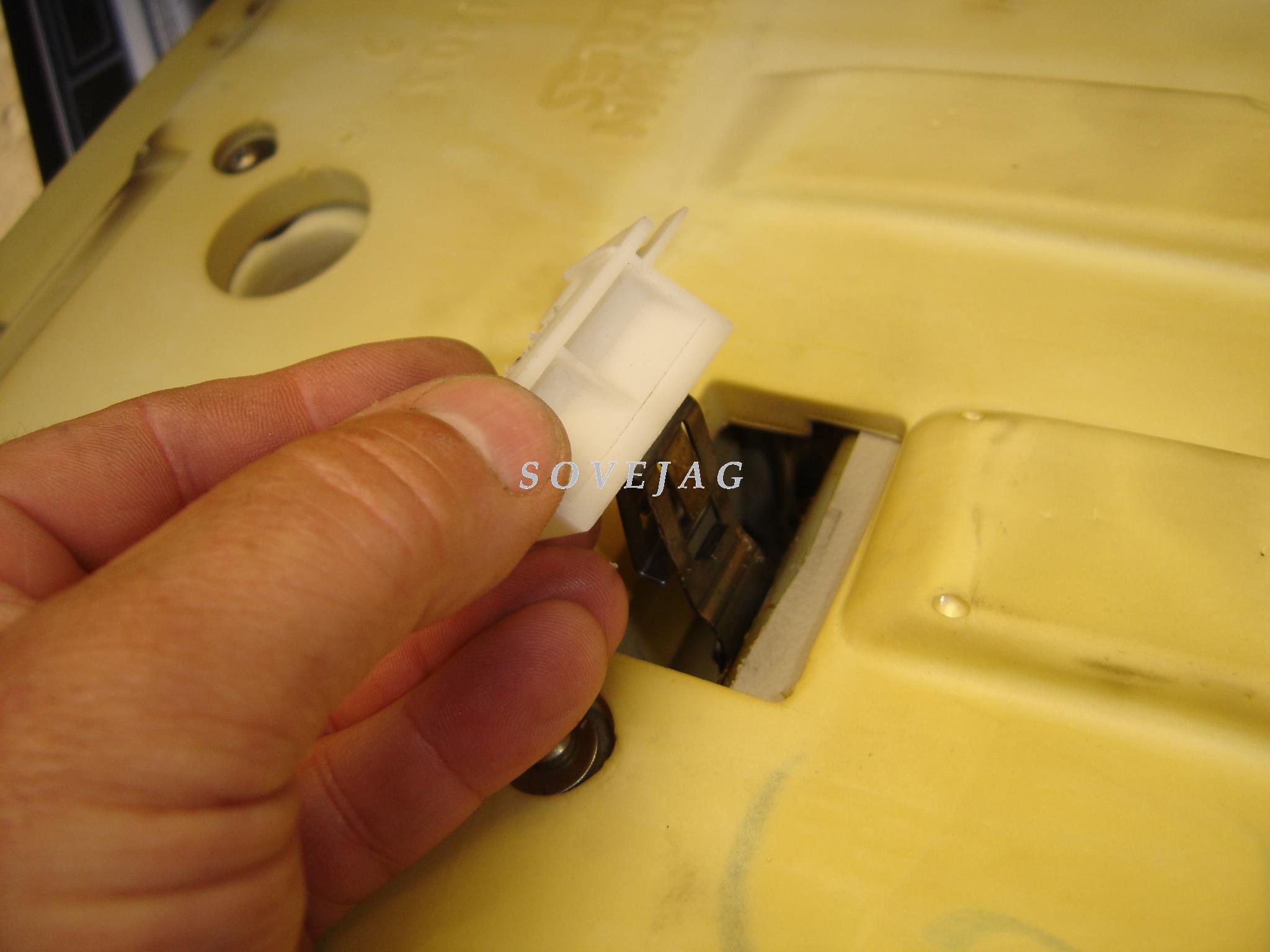

Le panneau est maintenu au milieu par un gros clips assez dur à retirer. A l'aide d'un tournevis long essayer de dégraffer ou envoyer un peu d'huile sur le clips et tirer dessus avec le risque que le support blanc vienne :

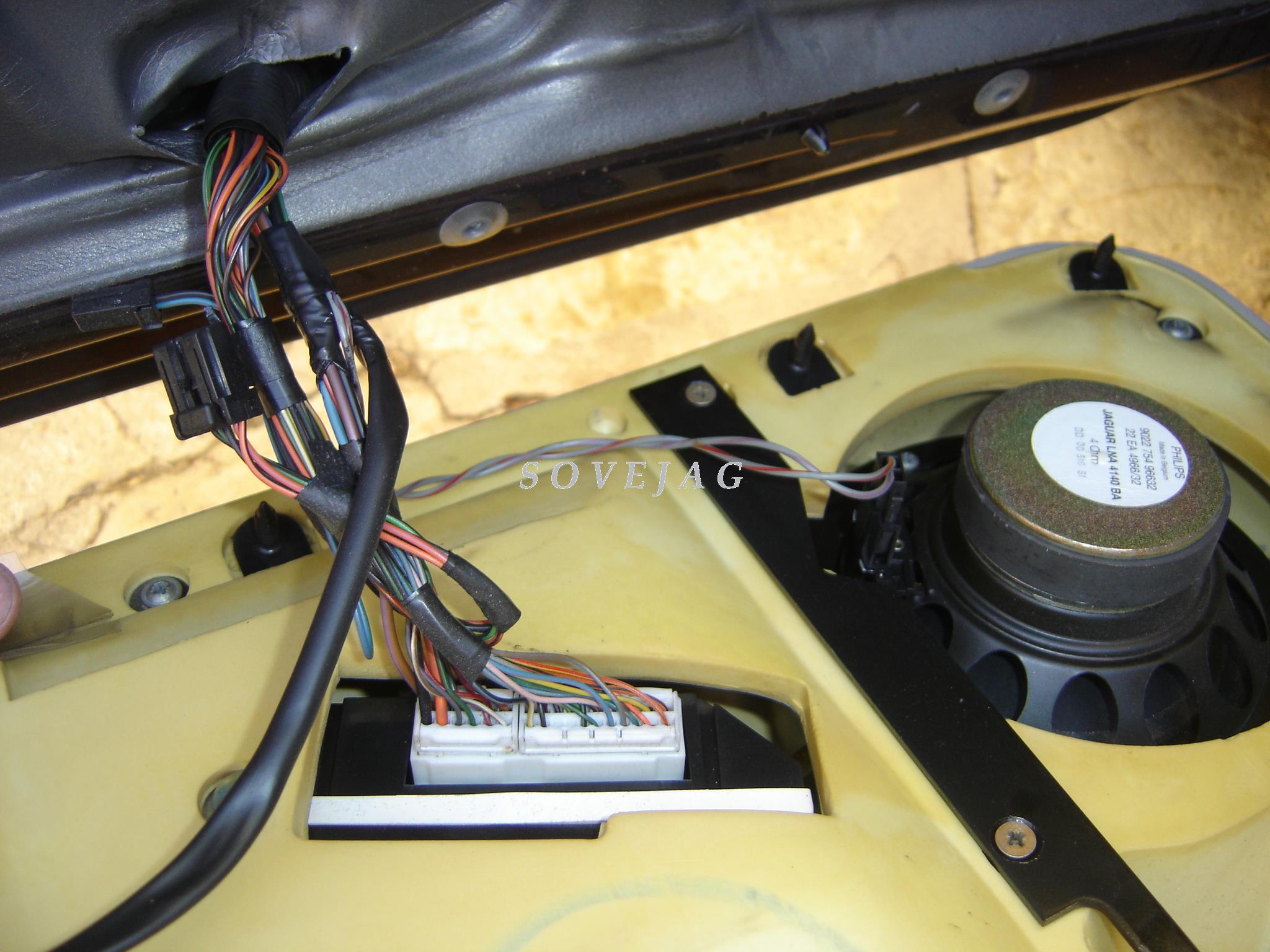

Basculer le panneau d'habillage pour y déconnecter les fiches électriques :

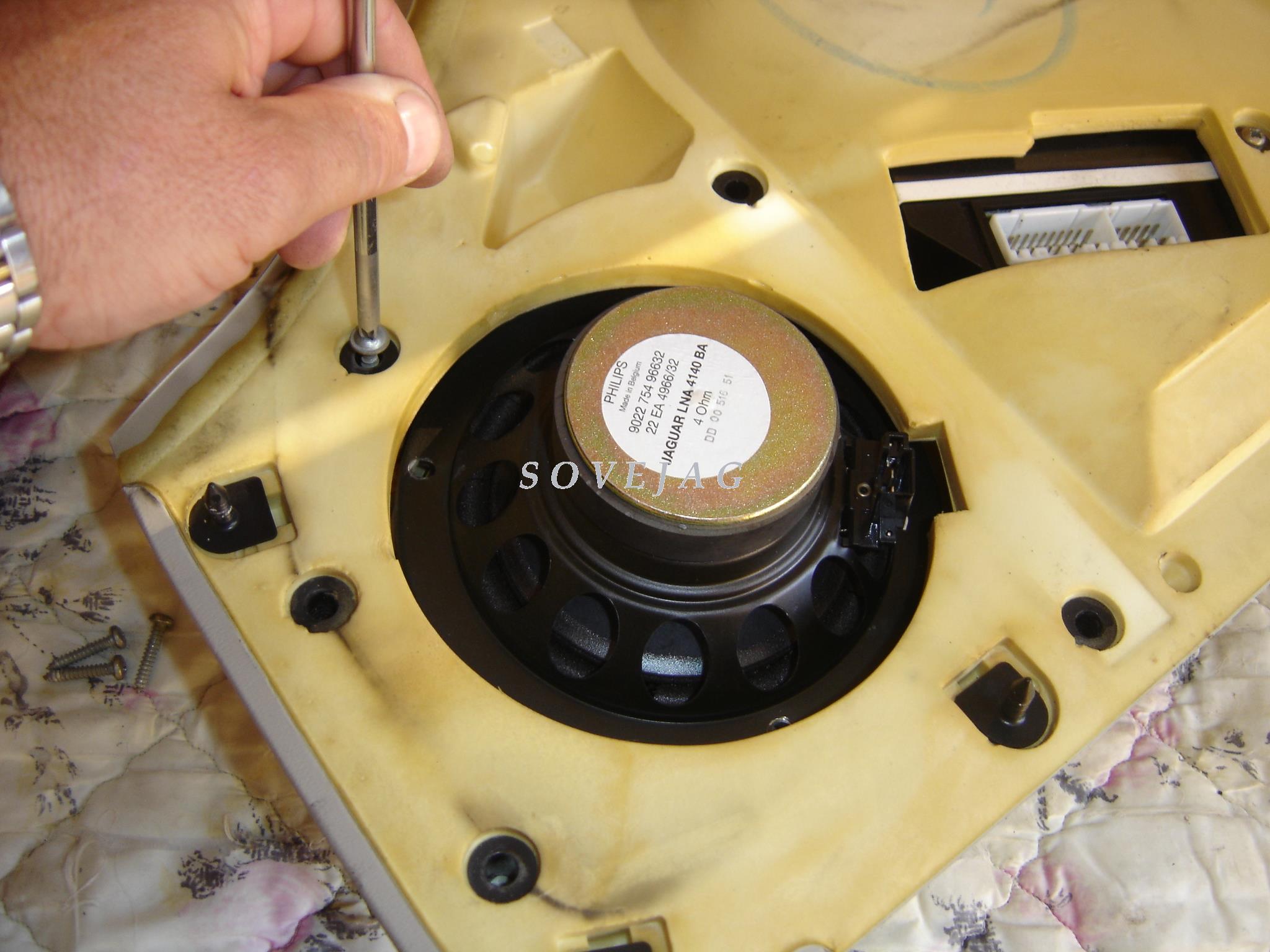

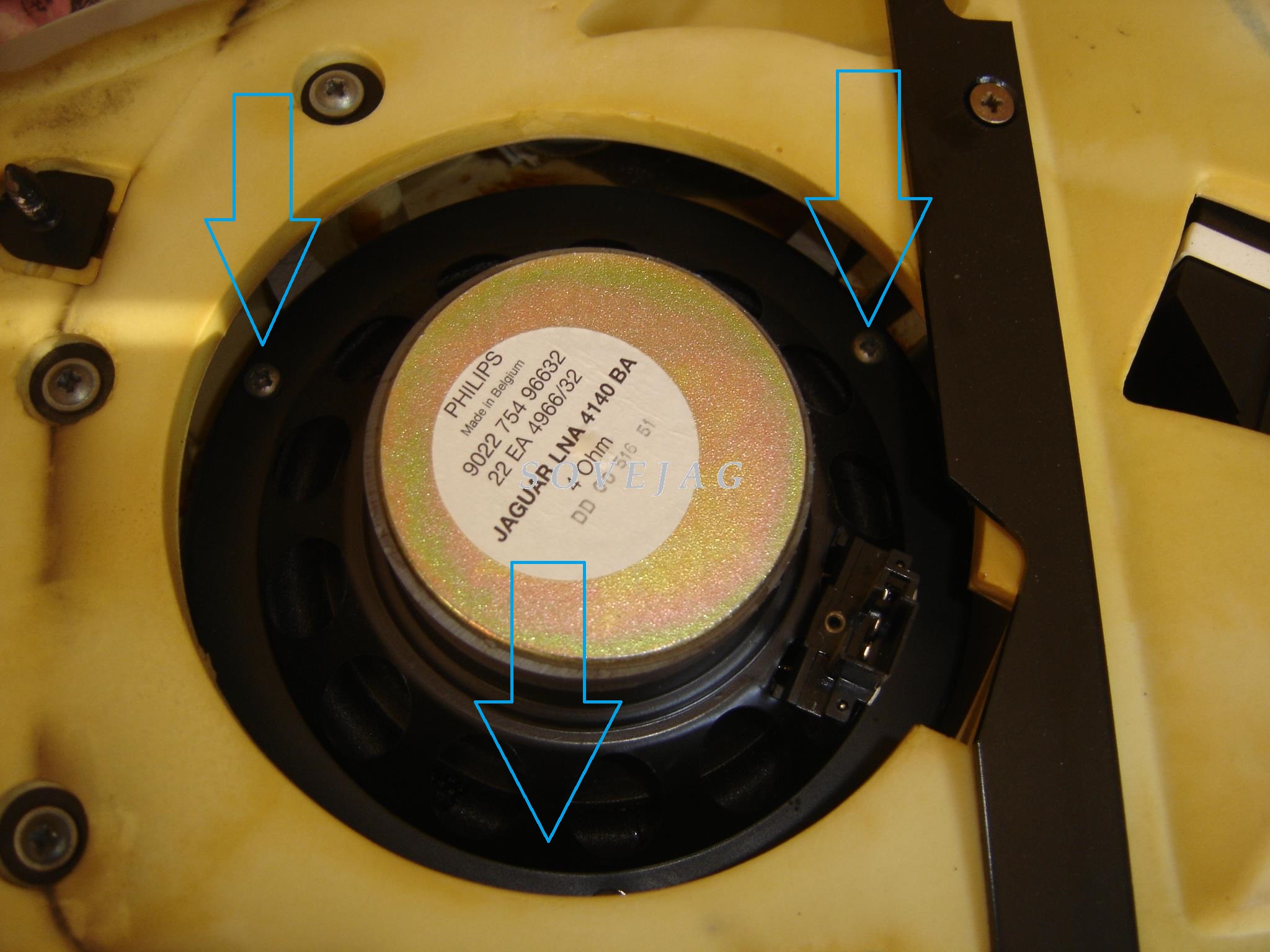

Enlever les 3 vis de fixation du haut-parleur :

Commencer par enlever les grosse vis du côté du haut parleur (HP). Si vous changez le haut-parleur par le même modèle pas la peine de lever toutes les vis. Pour ce modèle de HP il est nécessaire de lever entièrement le panneau pour remettre le HP neuf :

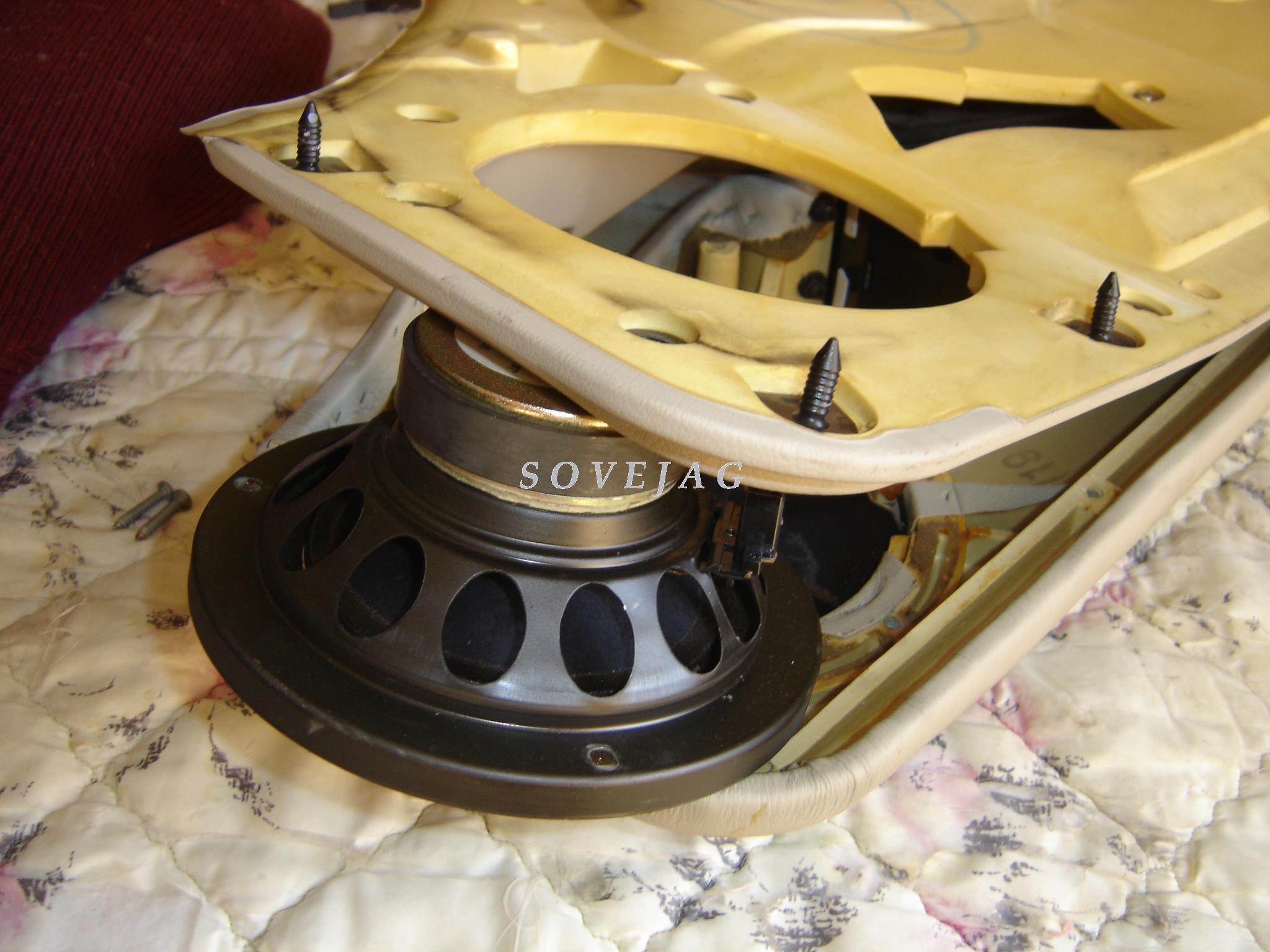

Soulever le panneau de mousse et retirer le HP :

Voici l'état du HP ! :

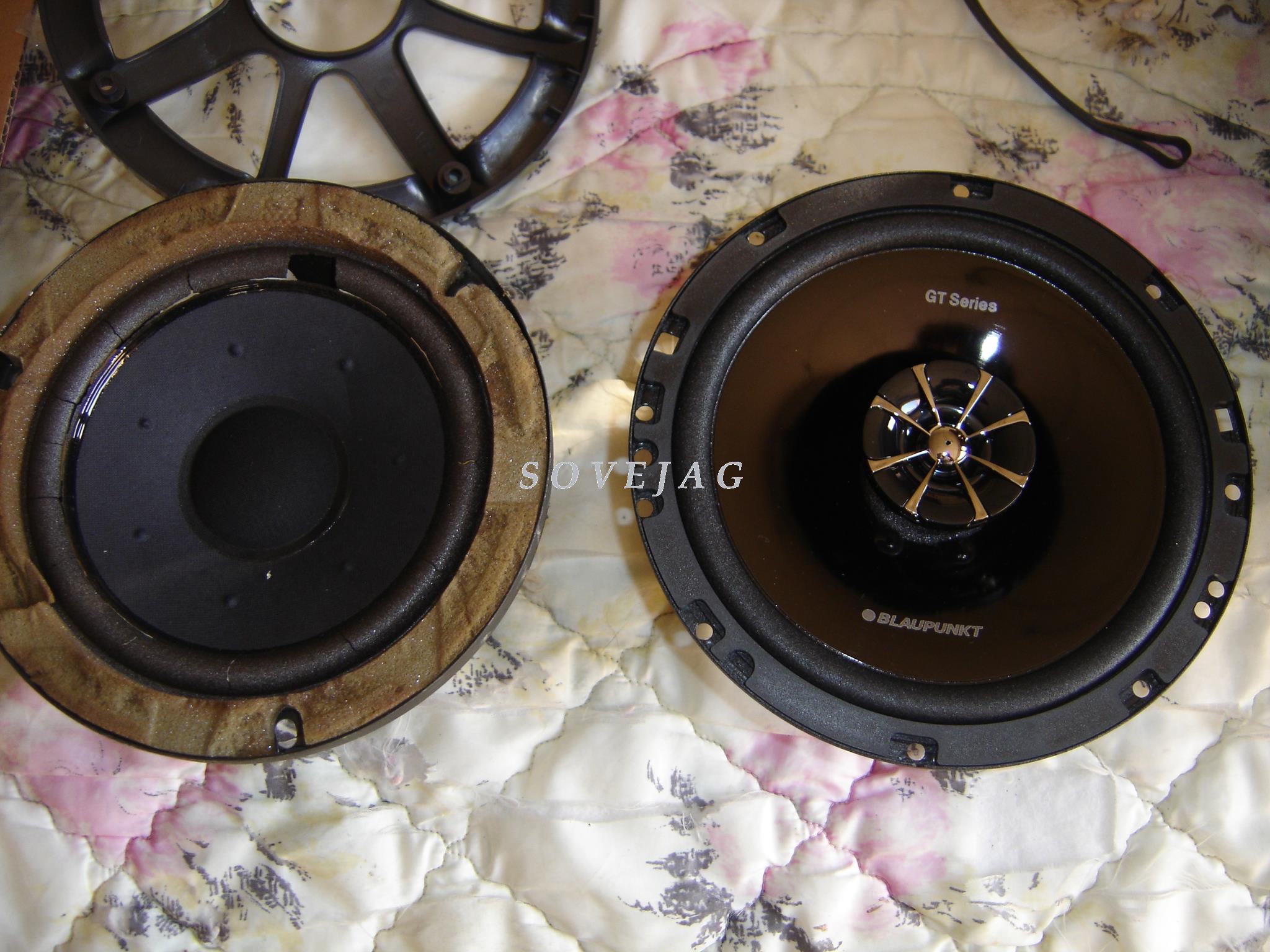

Les deux HP :

Présenter le nouveau HP pour définir l'emplacement :

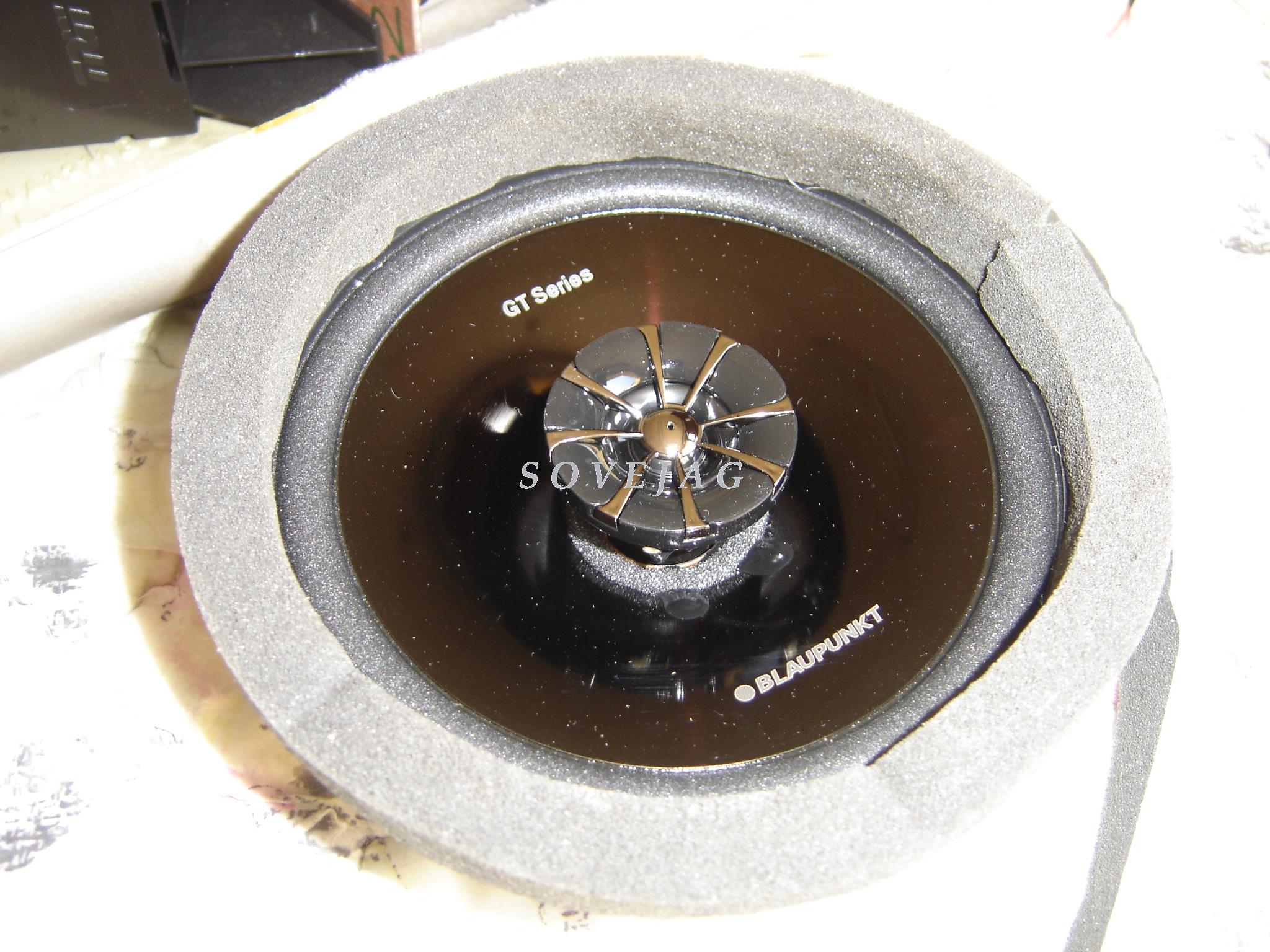

Afin d'éviter un contact de la membrane avec le panneau de porte (le diamètre du HP est plus grand que celui d'origine) il est nécessaire de mettre une entretoie. Personnellement j'ai mis de la mousse de calfeutrage de fenêtre :

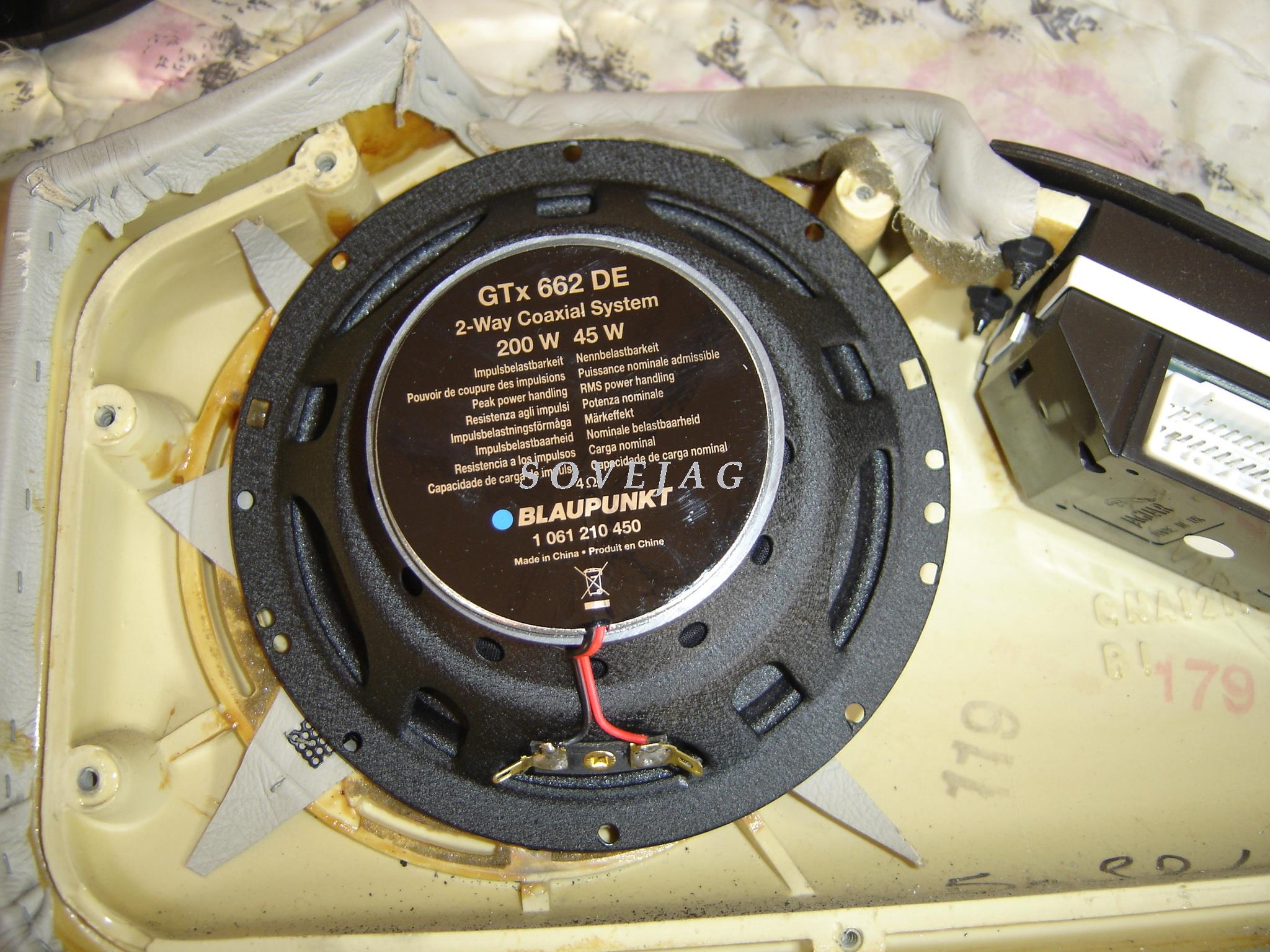

Visser le HP avec 3 vis en s'arrangeant pour que les trous du HP tombent sur des nervures épaisses de mousse. Faire un pré-perçage avec une perceuse. La longueur des vis dépend de l'entretoise mais il ne faut pas percer + que 1cm dans la mousse:

Remettre le panneau de mousse et le fixer.

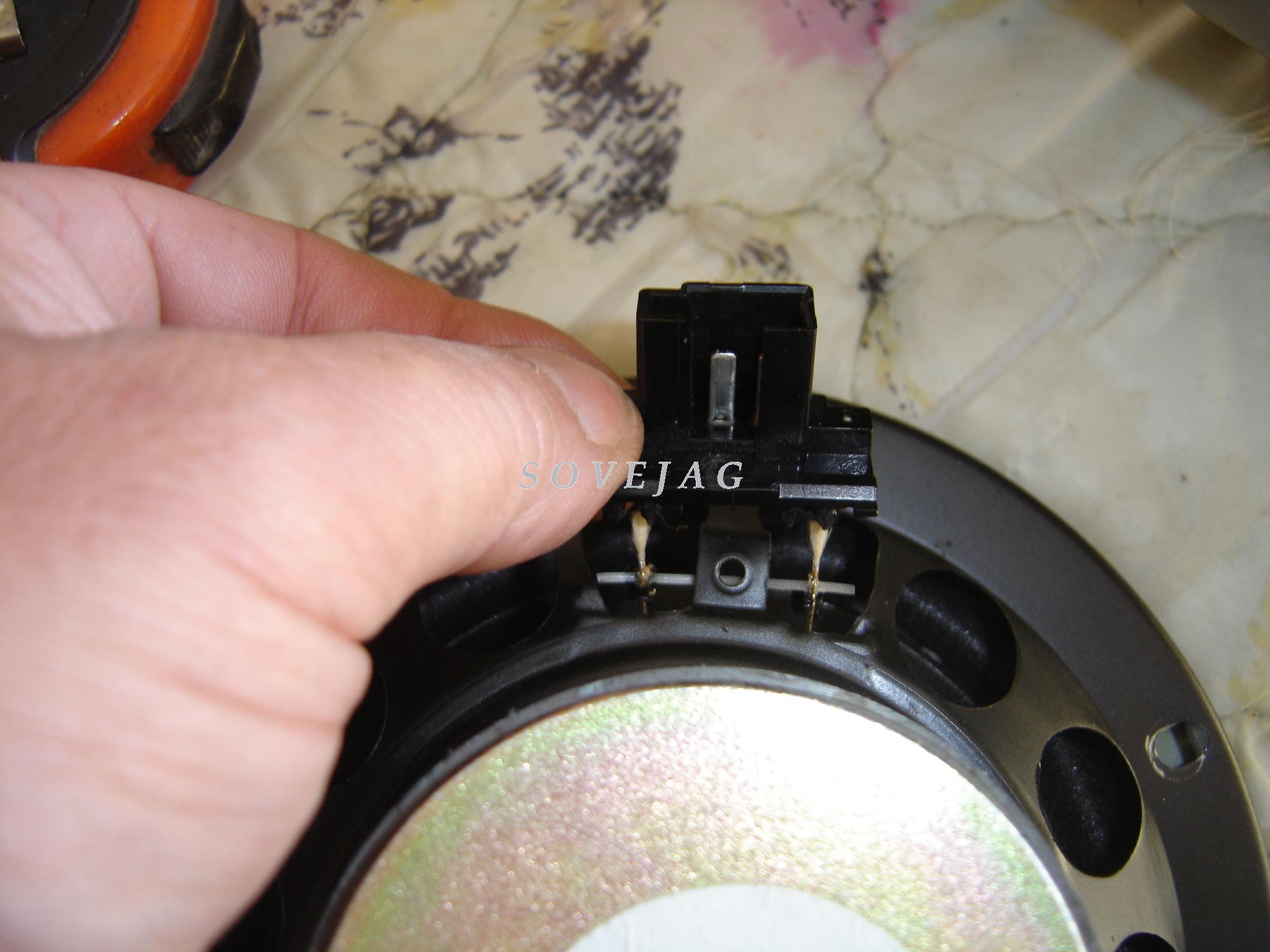

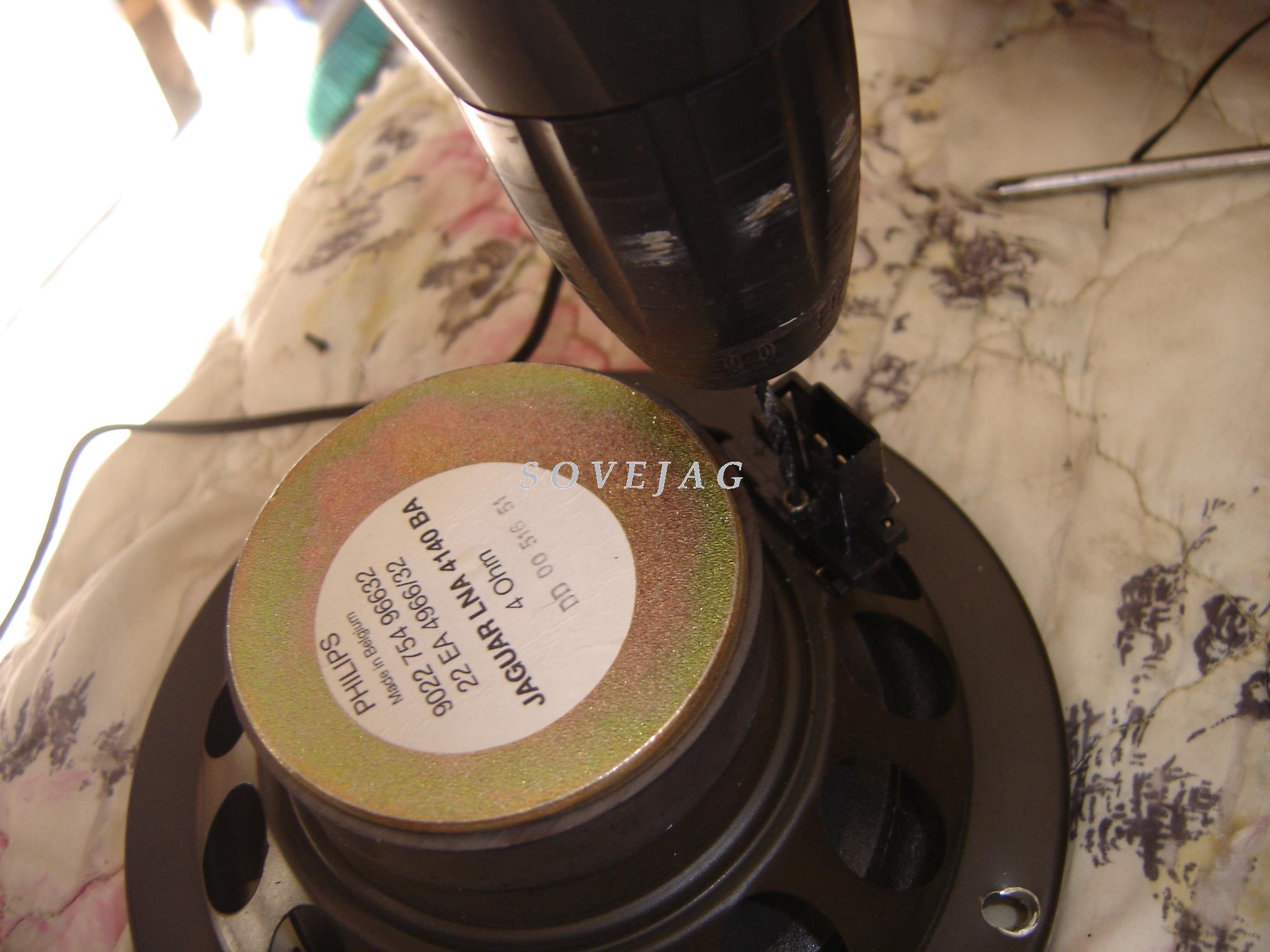

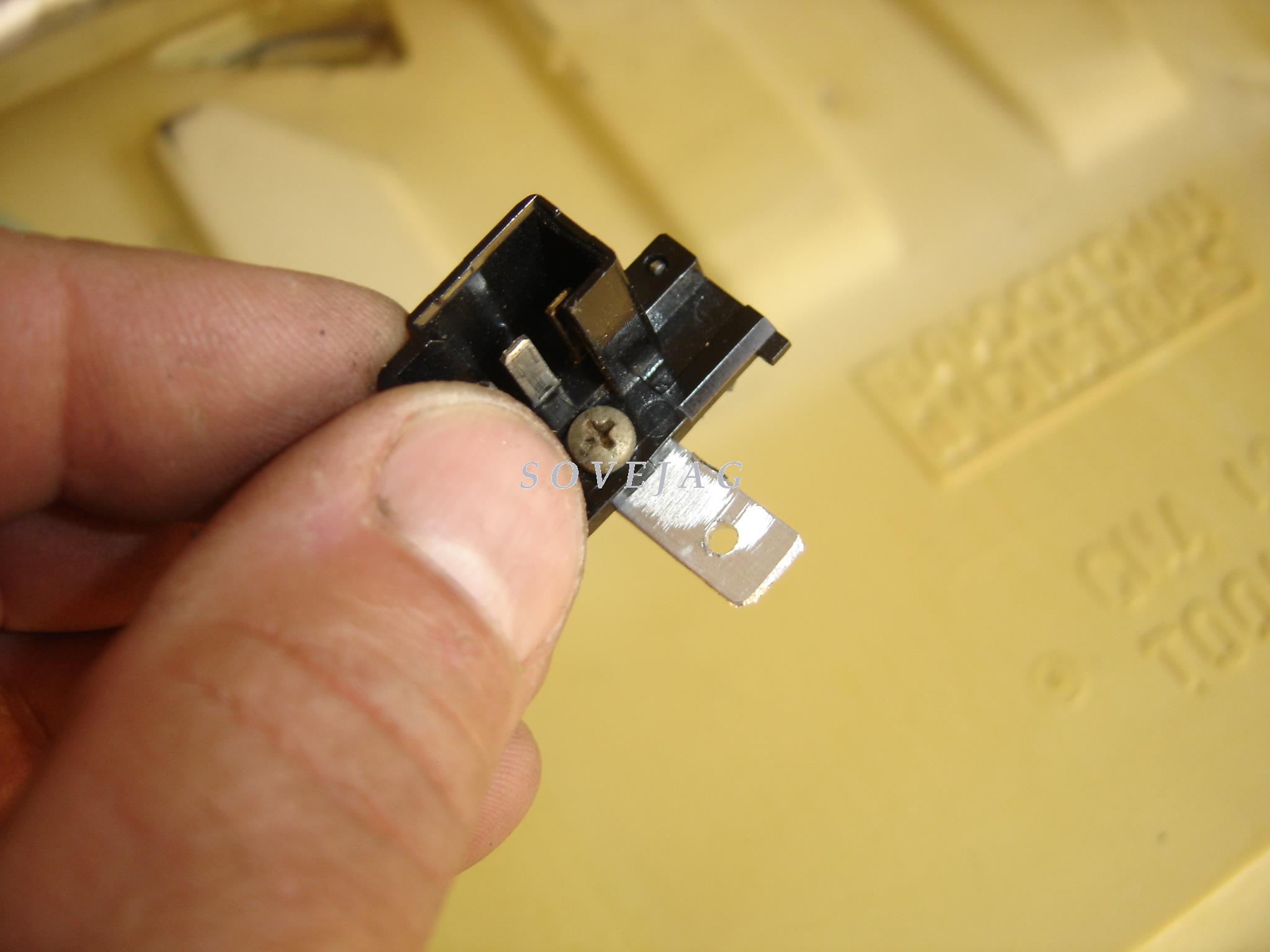

Afin de ne pas couper la fiche électrique d'alimentation du HP, j'ai récupéré la partie se trouvant sur l'ancien HP. Elle est tenue par un rivet qu'il faut faire sauter avec une perceuse et un forêt adéquat :

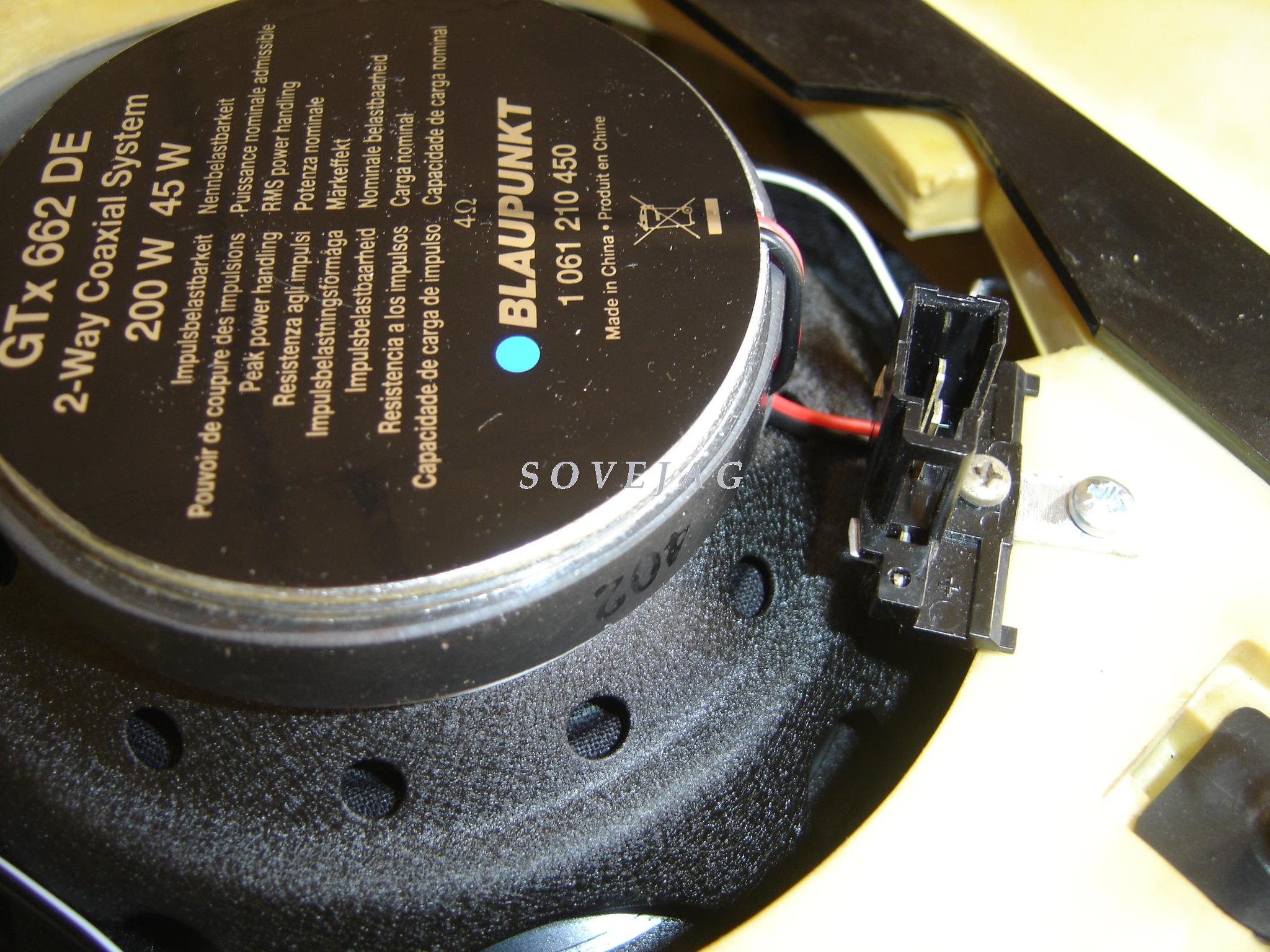

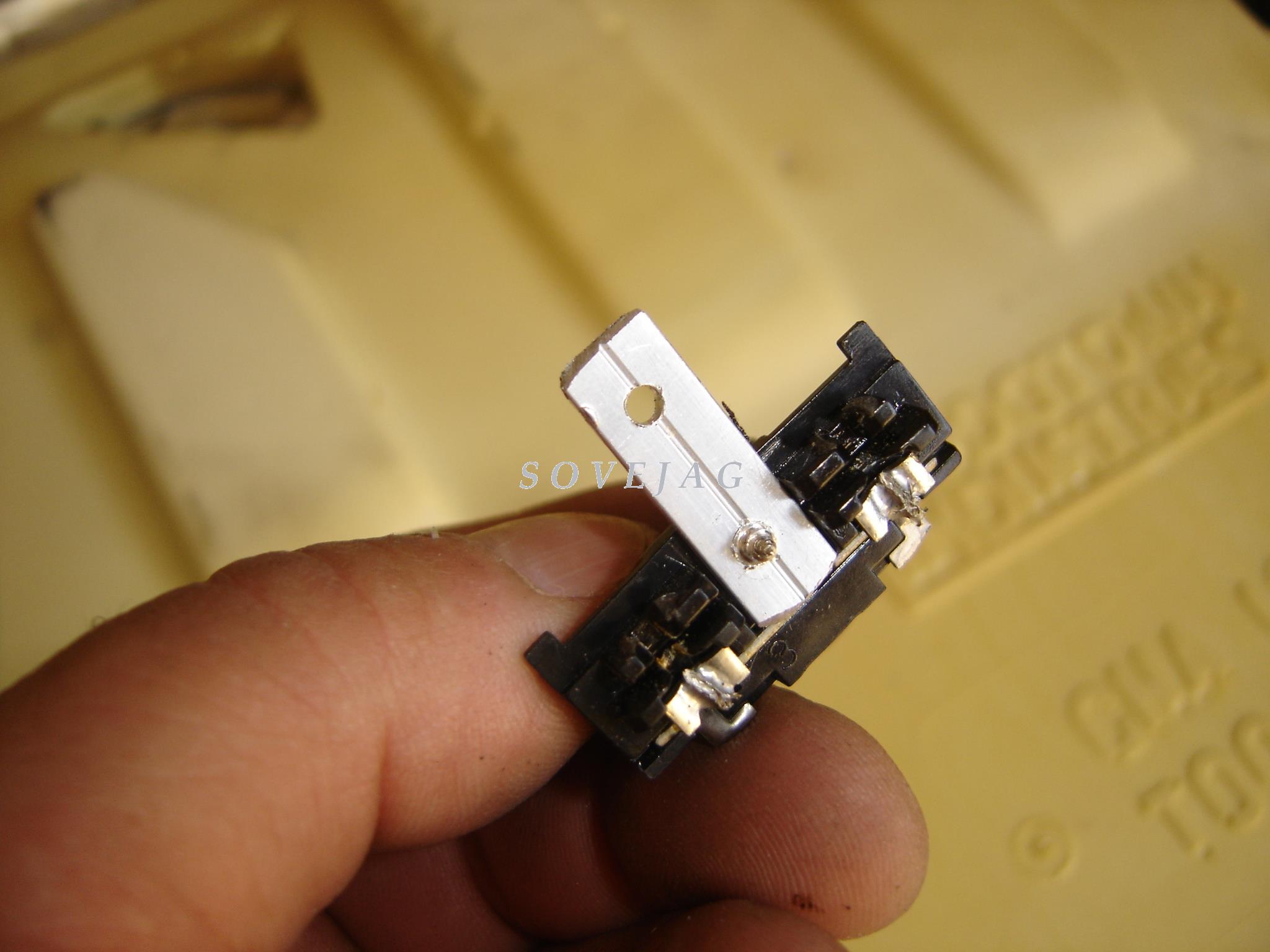

Ensuite j'ai fixé cette fiche sur le panneau de porte à l'aide d'une patte en alu :

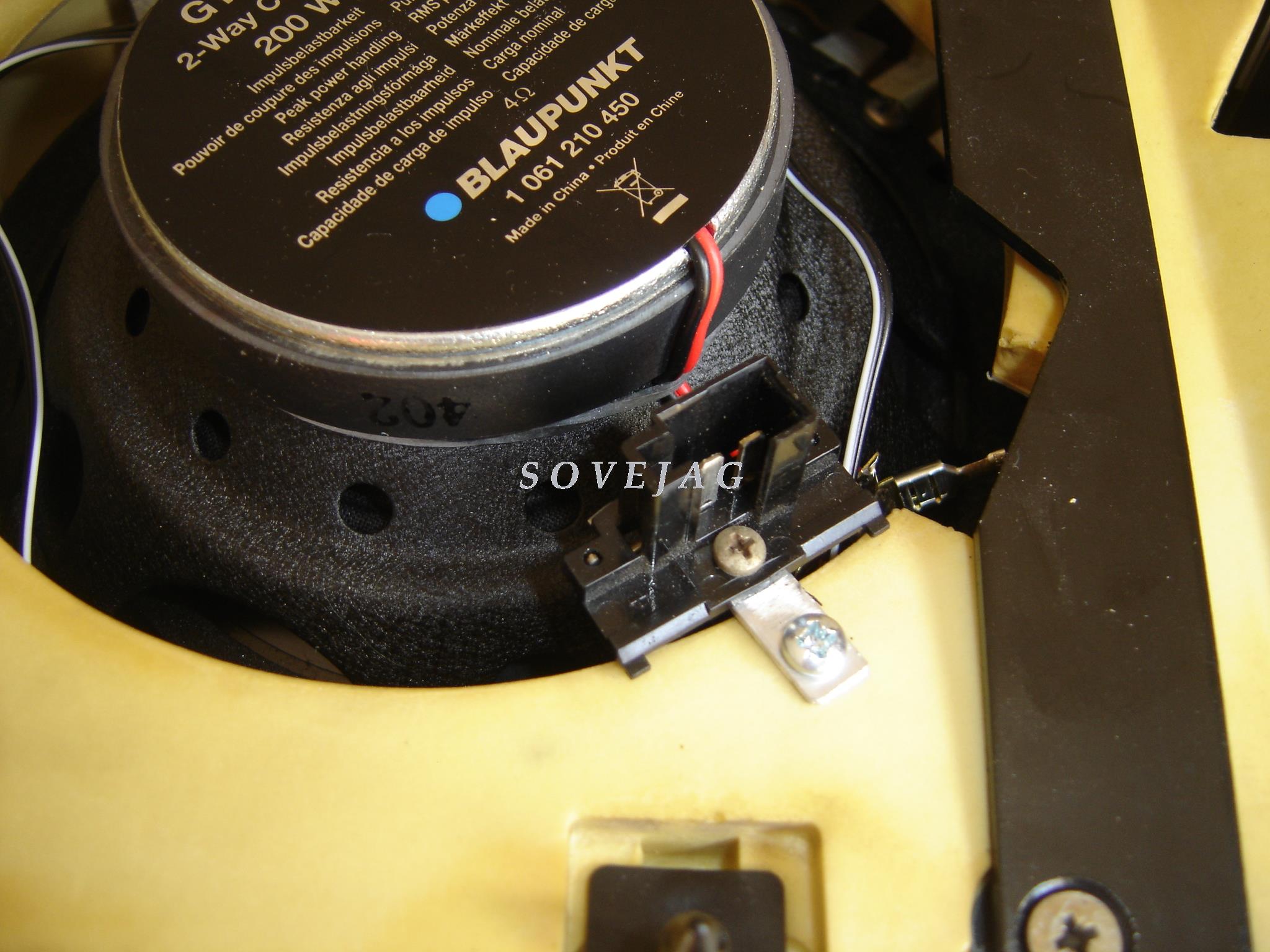

Prendre un câble de haut-parleur et lui fixer deux cosses à l'extrémité pour la connexion sur le HP et de l'autre côté souder les deux fil sur la fiche avant de la fixer :

Voilà il ne reste plus qu'à rebrancher la fiche du HP et tester son fonctionnement.

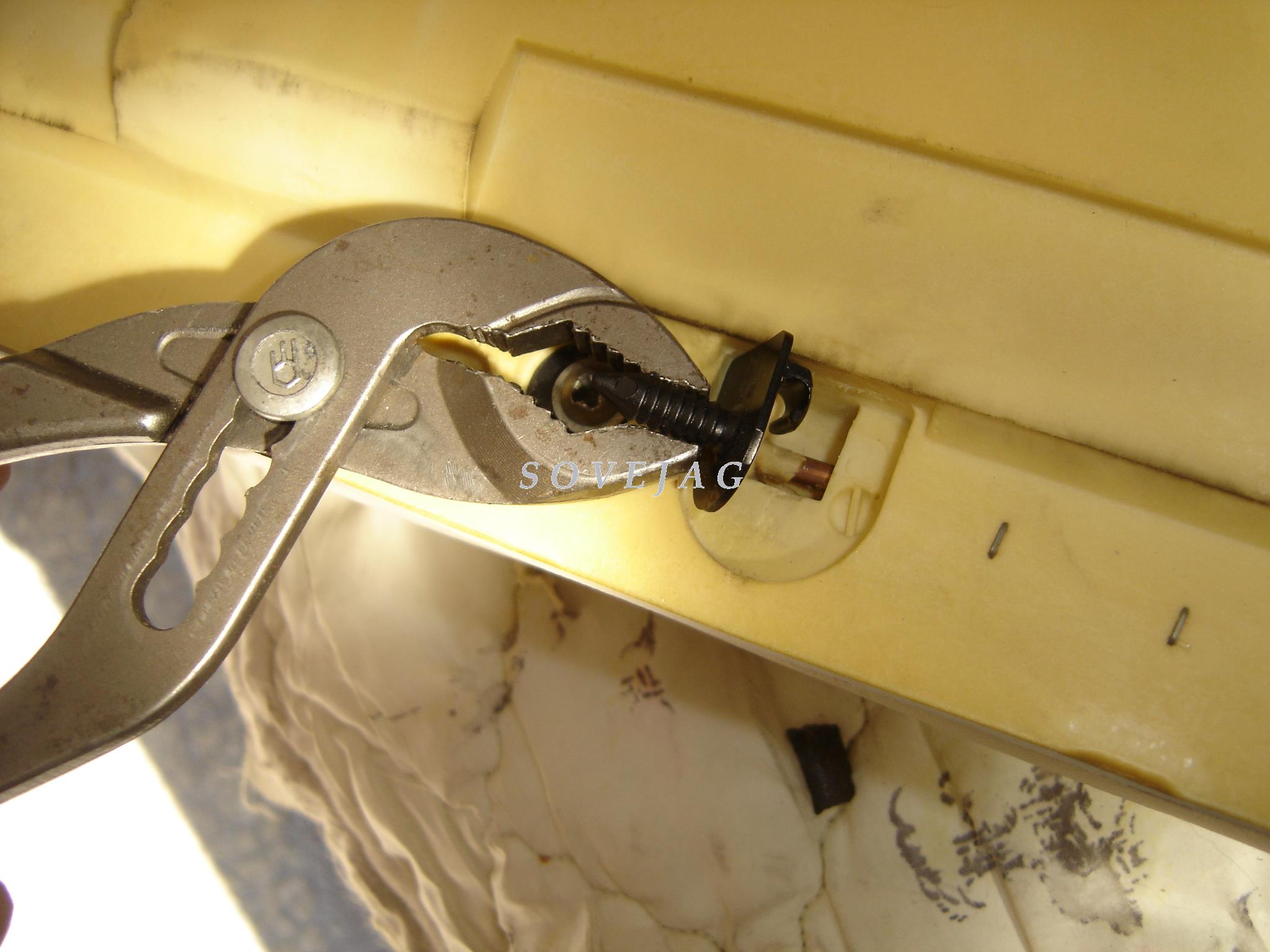

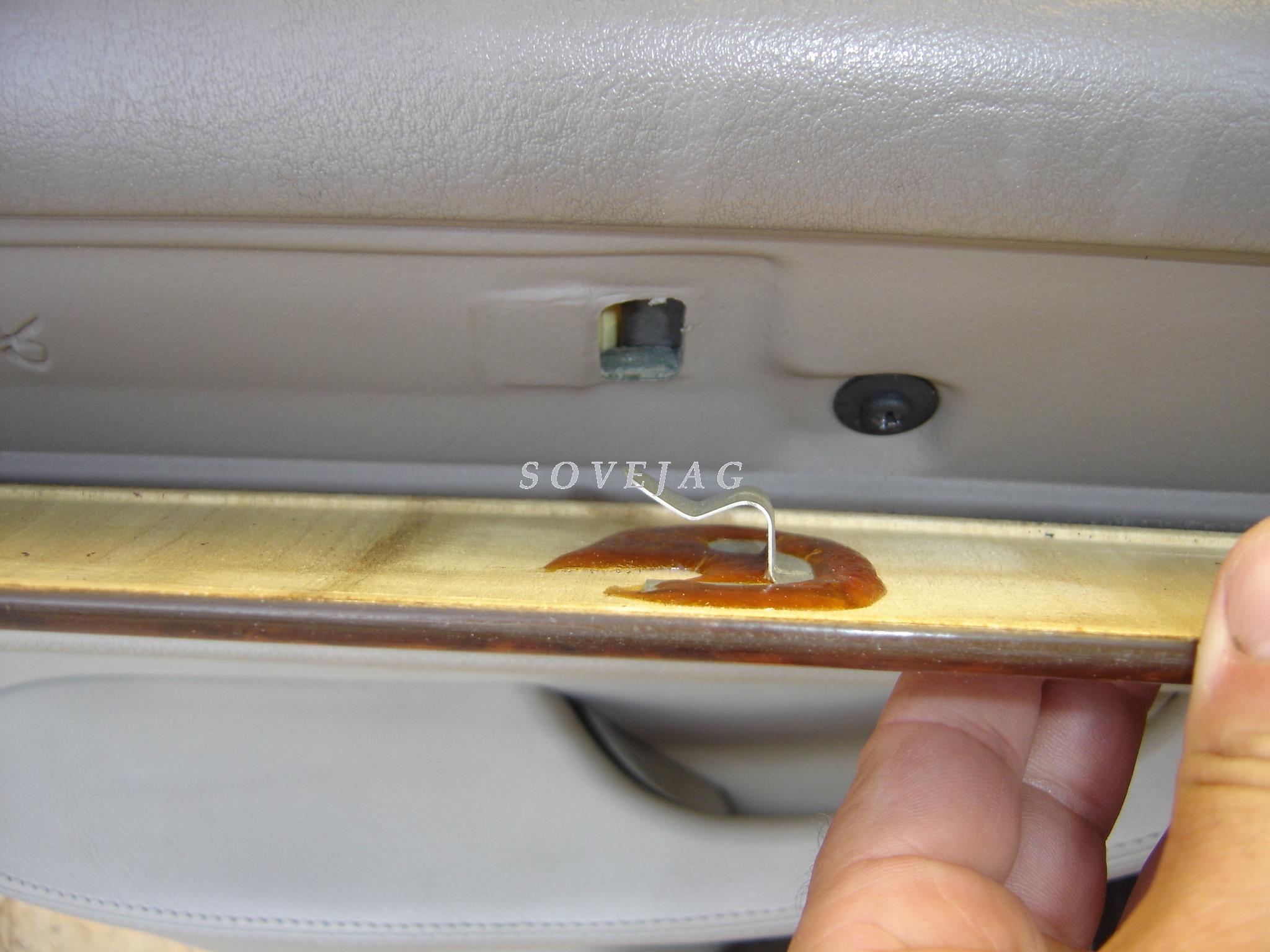

Comme on l'a vu au début, le panneau de porte inférieur est manitenu par des clips. Certains clips peuvent casser. Pour les retirer il faut les décrocher. Le panneau possède sur le pourtour, noyé dans la mousse, un fil de cuivre pour accrocher les clips et rigidifier le panneau :

Il suffit de remonter dans l'ordre inverse du démontage et faire l'autre côté.
