CHANGEMENT CABLE FREIN A MAIN

Dans ce tuto on va voir comment changer le câble du frein à main.

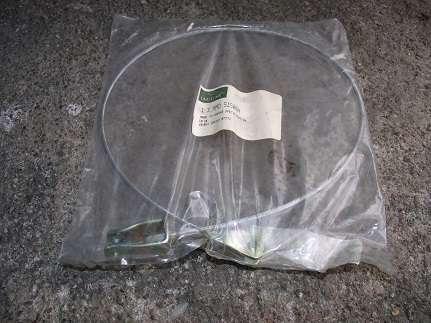

Le câble en question est le n°8 sur le schéma, sa référence est MMD5150BA:

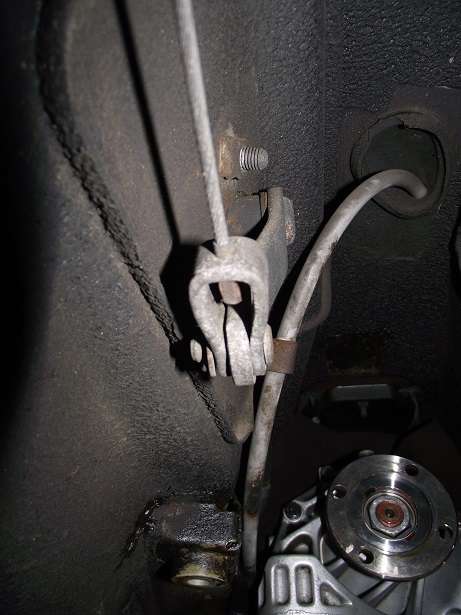

Le câble est fixé à ses extrémités par un axe de chape verrouillé par une goupille, avec une rondelle.
Il part du frein à main, pour arriver sur la barre de levier centrale (n°14 sur schéma), en passant par dessus le support du palier d'arbre de transmission :




A priori pas de difficulté pour ce genre de travaux. Et pourtant... Une fois de plus le diable s'est logé dans le détail : impossible d'extraire la goupille arrière du câble.

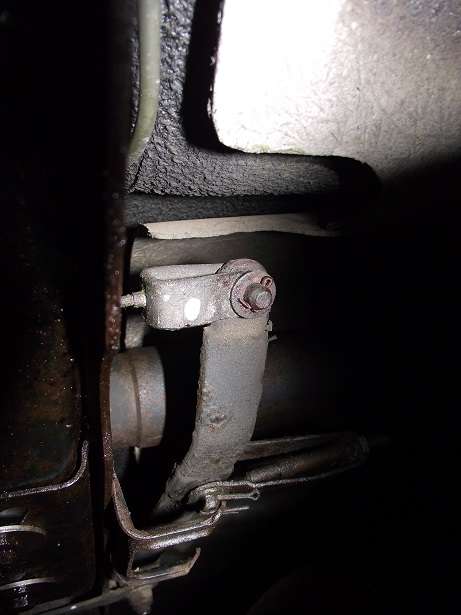

J'ai dû démonter la barre de levier, en enlevant l'axe de chape (10 sur schéma) qui relie le levier aux câbles arrières et en dévissant le boulon (n°17) dans son entretoise (n°15) en bout de levier.
Remplacement câble central frein à main XJ40 :


A l'établi, je n'ai fait que casser la goupille Impossible d'extraire les morceaux de goupille cassés avec un chasse-goupille, il a fallu une perceuse colonne.

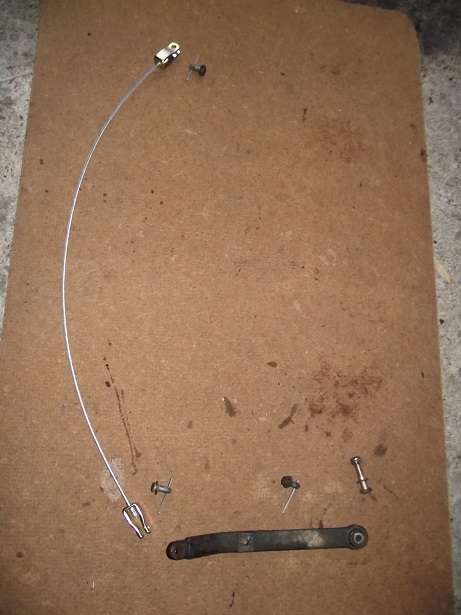

Une fois la barre de levier démontée, ça donne ceci :



Pour finir, un graissage des axes de chapes et de l'entretoise.

Merci à Didier (DID25 sur le forum).
