DEMONTAGE des ELEMENTS de la CONSOLE CENTRALE

Ce dossier vous permet de voir les différentes étapes de démontage de la console centrale.

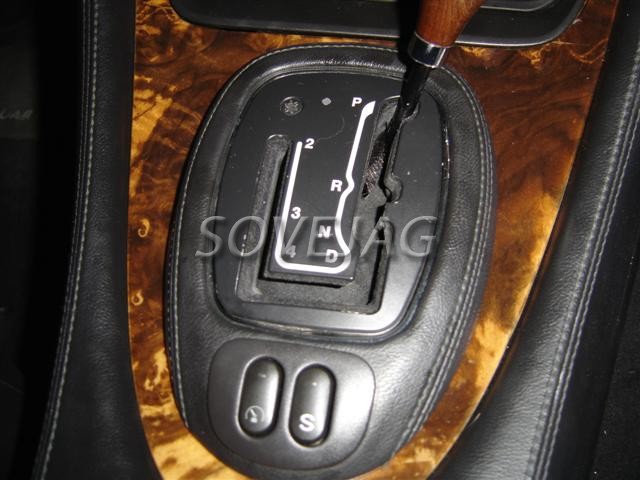

Le premier des éléments à lever est l'habillage du levier de vitesse.

Pour ce faire il faut tirer bien verticalement la plaque du ou des boutons (régulateur et mode sport de boite).

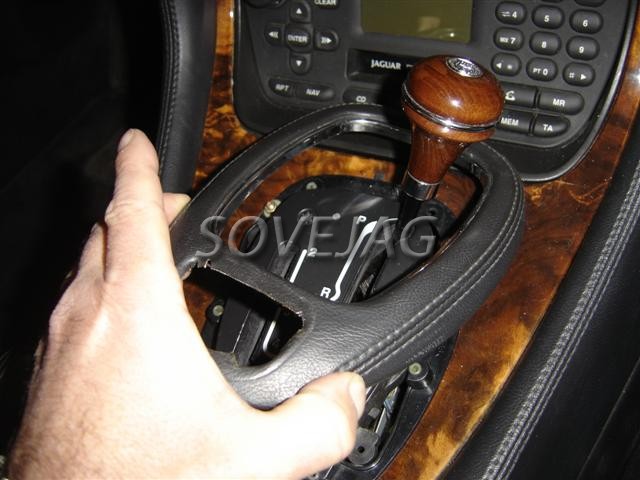

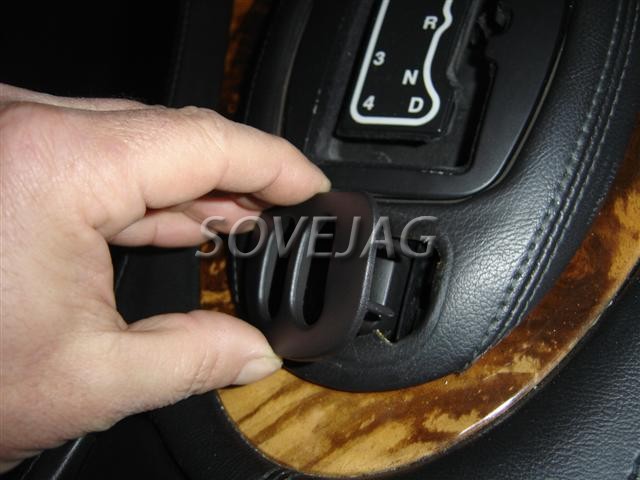

Idem pour la garniture cuir, tirer bien verticalement. Un risque de cassse d'un ou plusieurs picots est possible mais un dossier vous permet de réparer ensuite: ICI

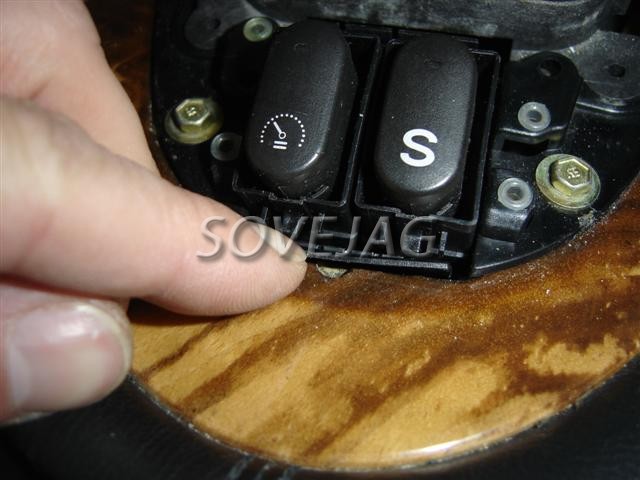

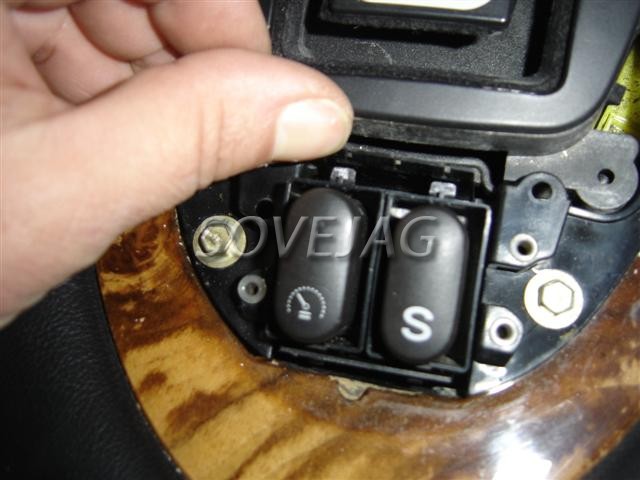

Ensuite il faut enlever les boutons. Il suffit d'écarter de chaque côté pour libérer les clips.

Tirer légèrement pour dégager les torons de fils.

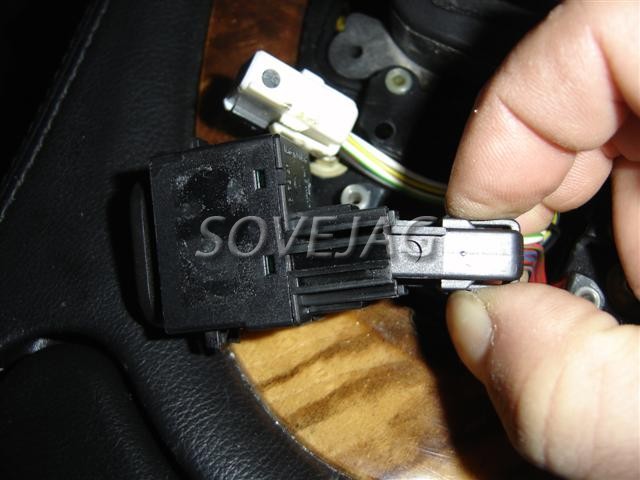

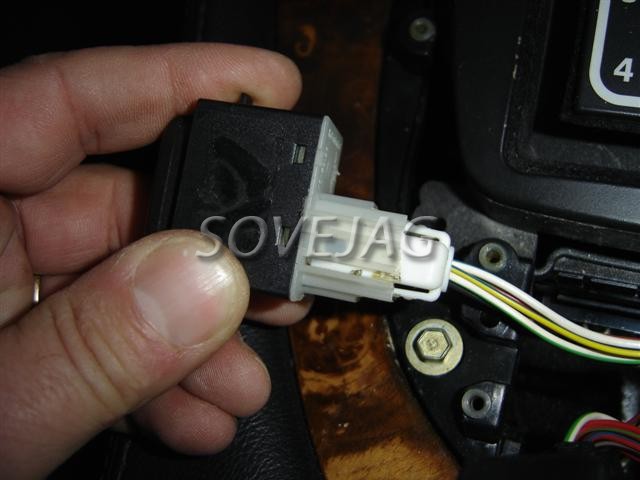

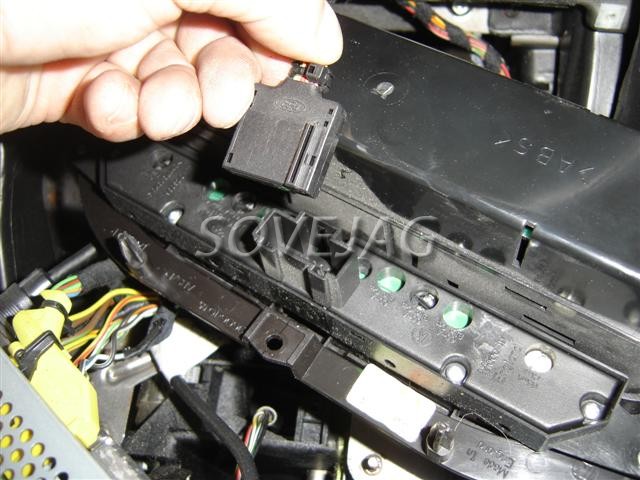

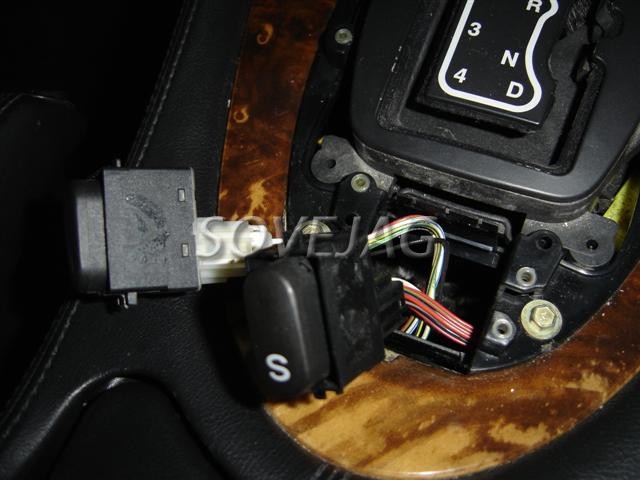

Pincer les fiches pour les enlever.

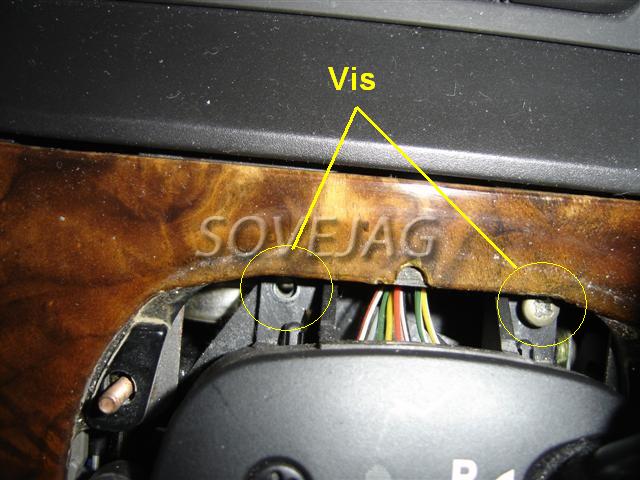

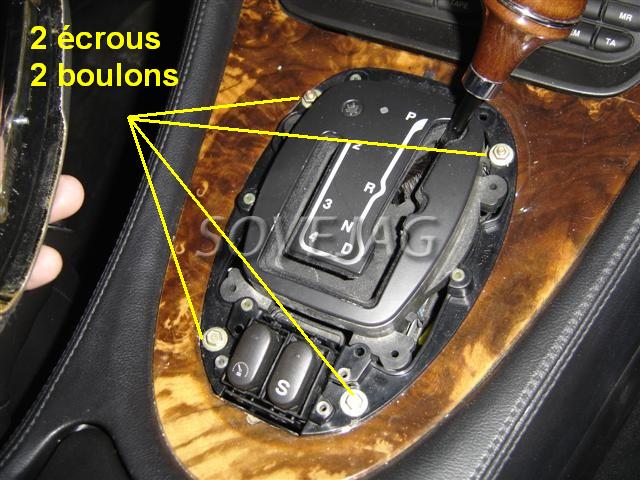

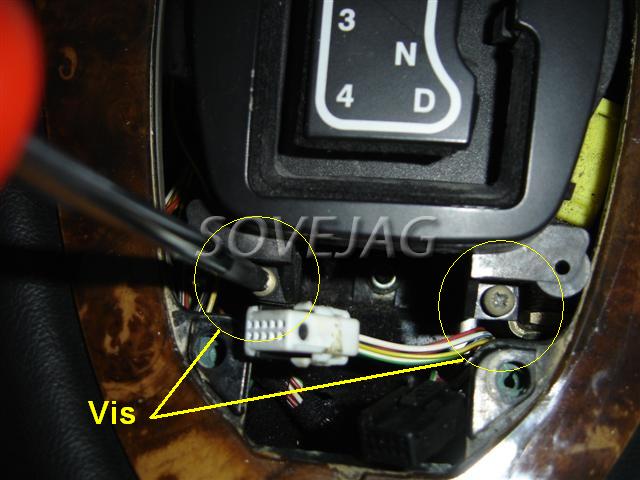

Enlever les 2 boulons et deux écrous de 8mm.

Sortir la platine.
Enlever le pommeau du sélecteur de vitesse.
Enlever les 4 vis cruciformes qui maintiennent la commande.

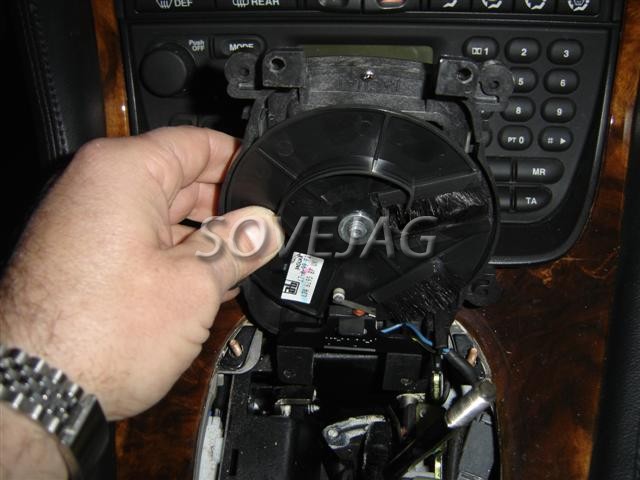

Relever doucement l'ensemble.

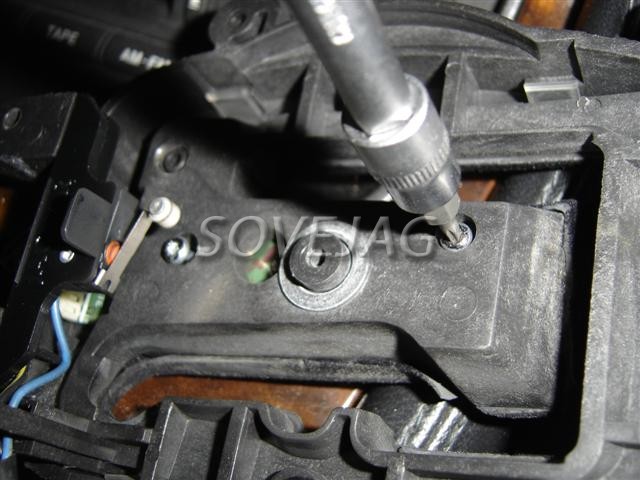

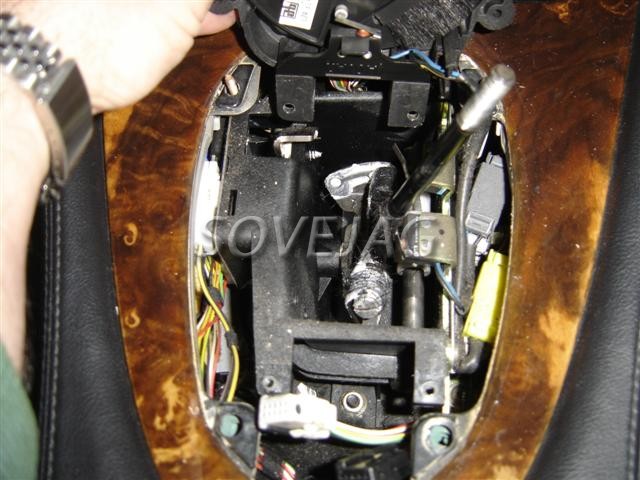

Sous l'ensemble deux vis torx maintiennent le cache supérieur.

Une grosse vis torx plastique est visible sur la partie supérieure. A l'aide d'un gros tournevis, enlever cette vis. Je rappelle que cette vis est un cache qui permet d'accéder au déverrouillage du levier de vitesse en cas de problème de batterie. Lorsque cette vis est enlevée on pousse avec la clé de contact dans le trou pour libérer le verrouillage du sélecteur qui le bloque sur "P".

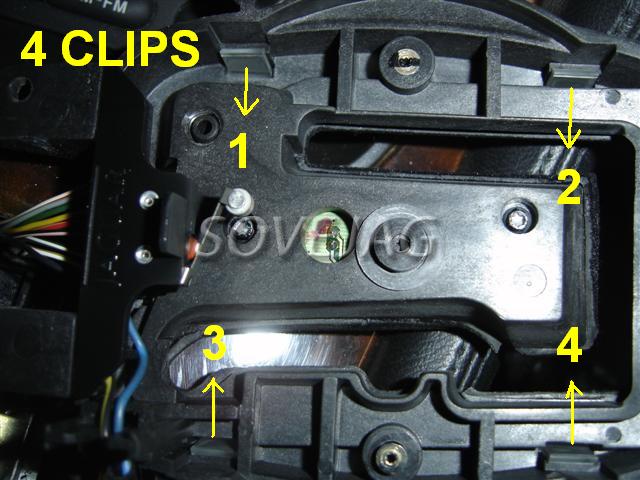

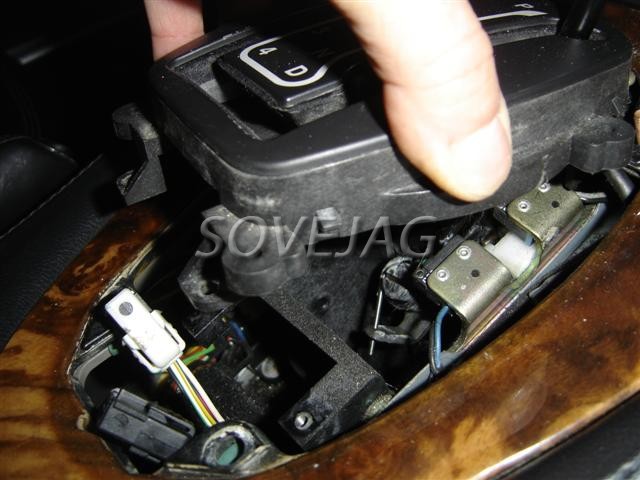

4 clips maintiennent encore l'ensemble + une très petite vis.

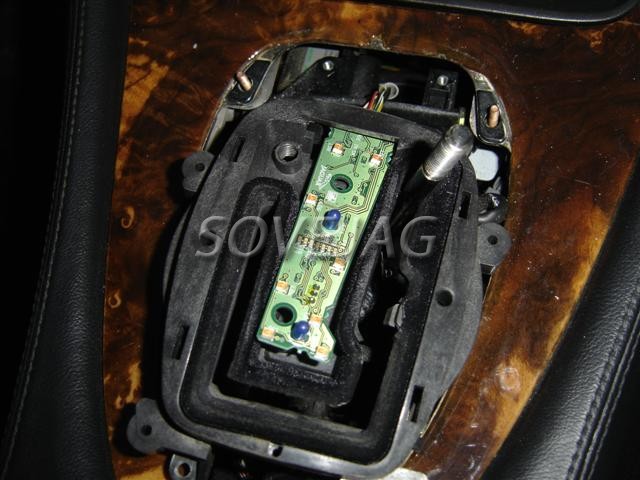

Lorsque la plaque supérieure esT enlevée on accède au circuit imprimé d'éclairage.

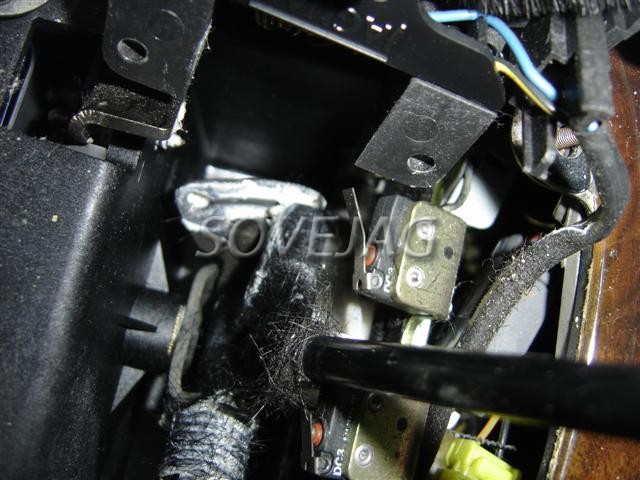

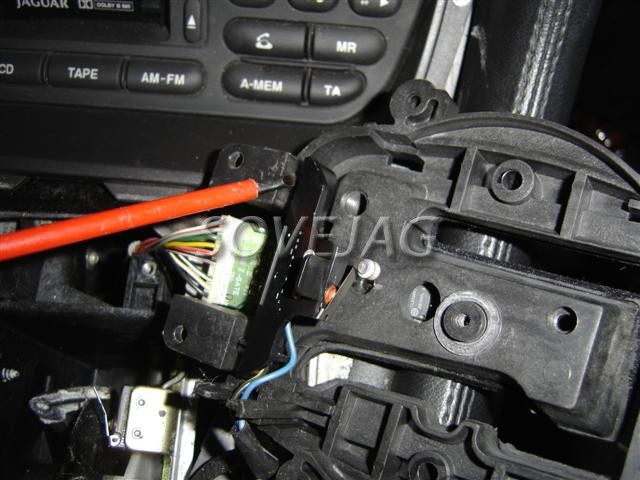

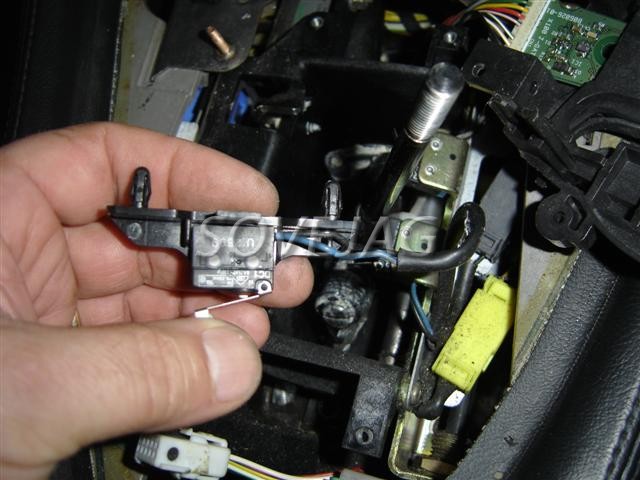

Pour enlever ce circuit il faut faire sauter avec un tournevis une pièce de maintien le contact de position.

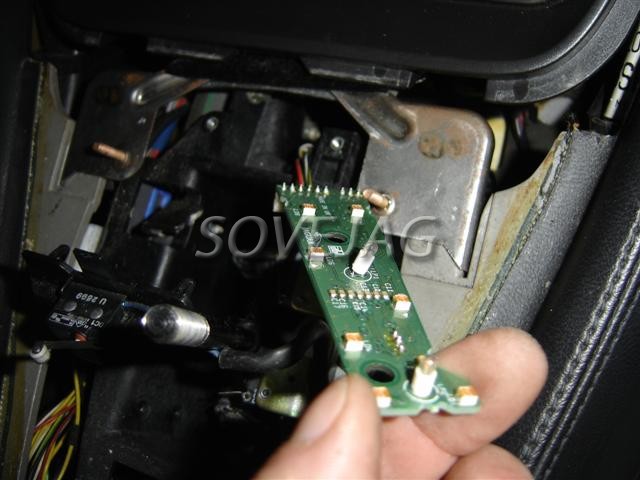

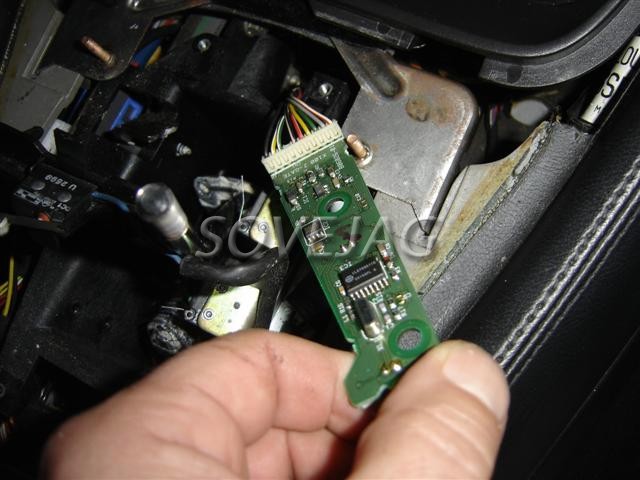

Ensuite on tire en arrière le circuit pour le libérer de la platine.

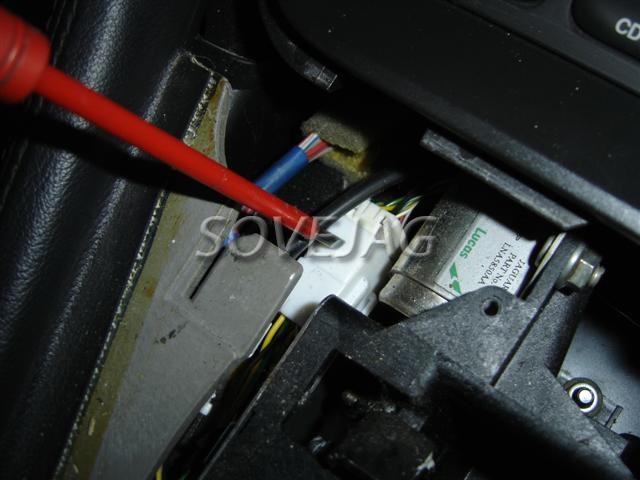

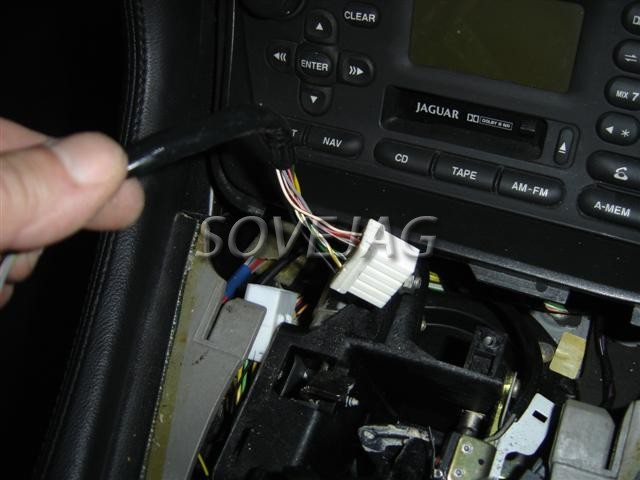

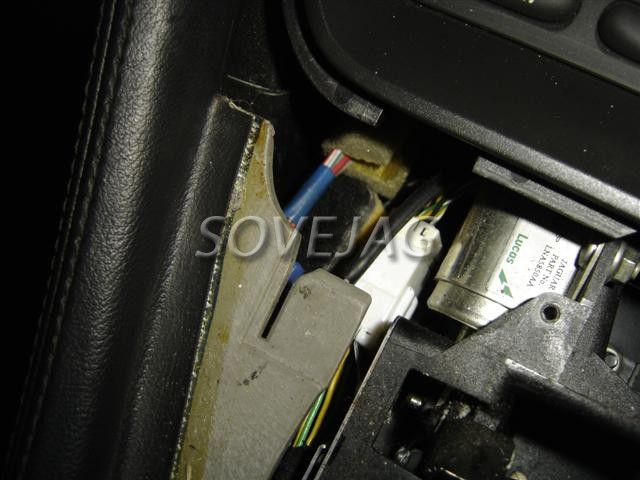

Pour enlever complètement il faut débrancher sa fiche qui se trouve côté gauche sous les deux fiches blanche et bleue. La petite fiche blanche à deux fils il faut la dégager vers l'arrière et la bleus vers l'avant. La fiche du sélecteur doit être dégagée vers l'avant aussi.

Voilà l'ensemble circuit imprimé est libre et peut faire l'objet du changement des voyants comme ICI .

Continuons à démonter la console. Le placage bois est l'élément suivant. Il faut le relever délicatement et dégager l'accroche qui est sur le haut.

A ce moment on accède aux trois vis qui fixent la platine climatisation et l'autoradio.

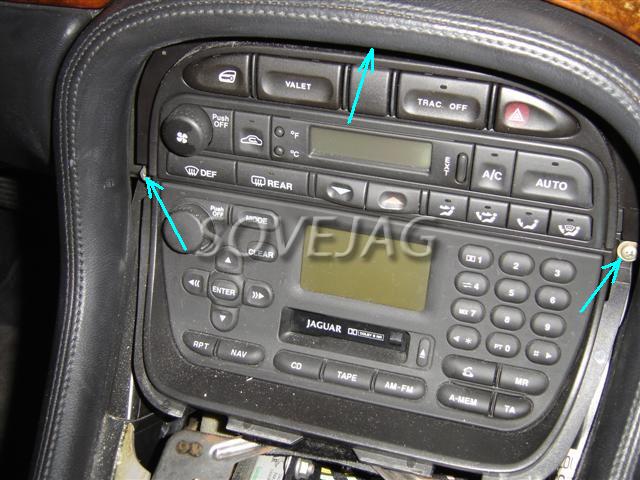

Enlever les trois vis (1 de chaque côté entre les deux éléments et une en haut au centre.

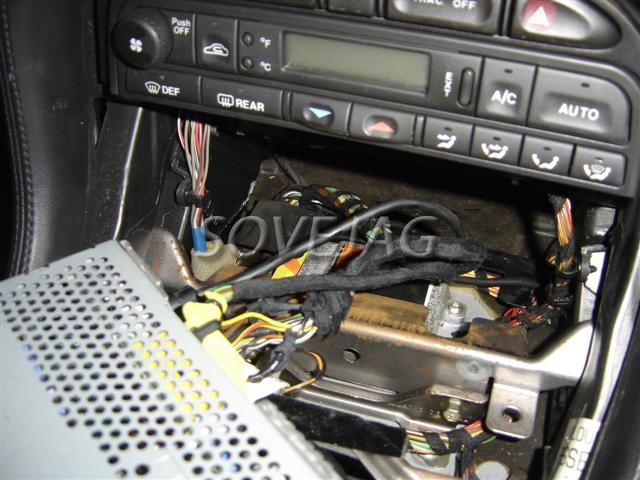

Une fois enlevées, tirer en arrière pour sortir les deux éléments.
L'autoradio:

La platine climatisation:

Pour la platine clim une fiche est centrale et une lattérale derrière un cache maintenu par des petites vis.
Voilà le remontage se fait dans l'ordre inverse.
