SERRURE de COFFRE

Le démontage de la serrure arrière ne présente aucune difficulté.
Pourquoi démonter la serrure? Et bien tout simplement parce que le micro contact d'éclairage du coffre est logé dans la serrure.

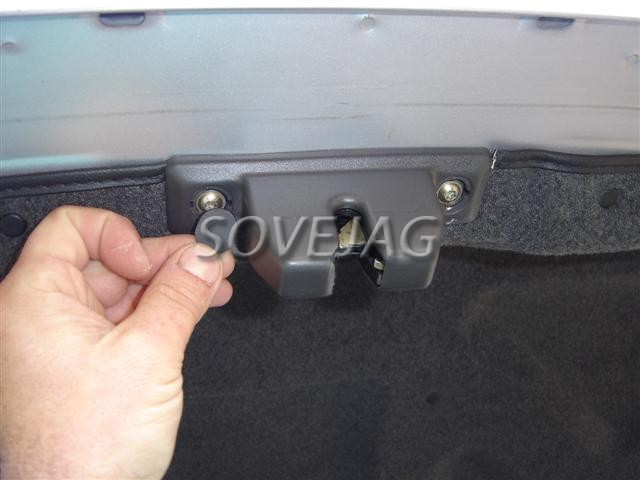

Tout d'abord, à l'aide d'un petit tournevis faire sauter les deux caches-vis.

Ensuite en lever les deux vis visibles qui maintiennent le cache serrure et la serrure en partie.

Dégraffer la garniture de la malle pour accéder à la troisième vis.

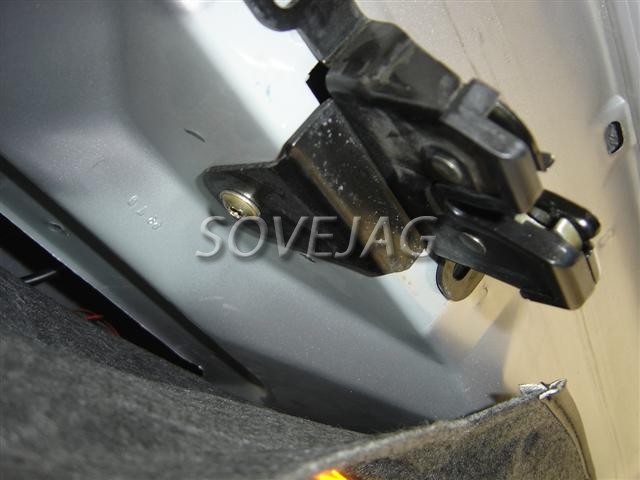

Enlever cette vis et sortir doucement la serrure qui reste maintenue par les deux tringleries: celle du système d'ouverture automatique et celle d'ouverture manuelle à partir du barilet du coffre.

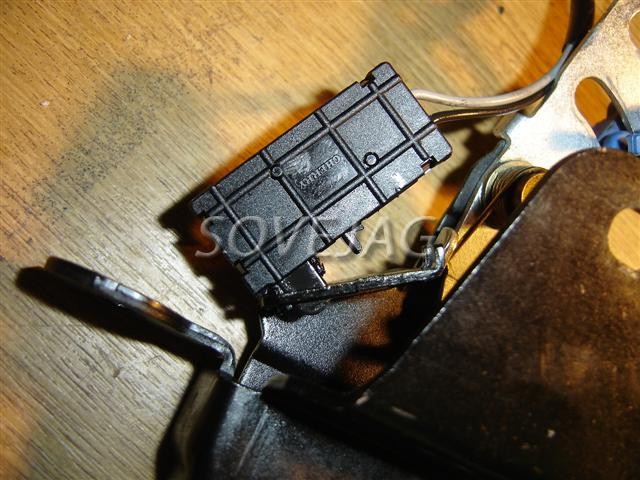

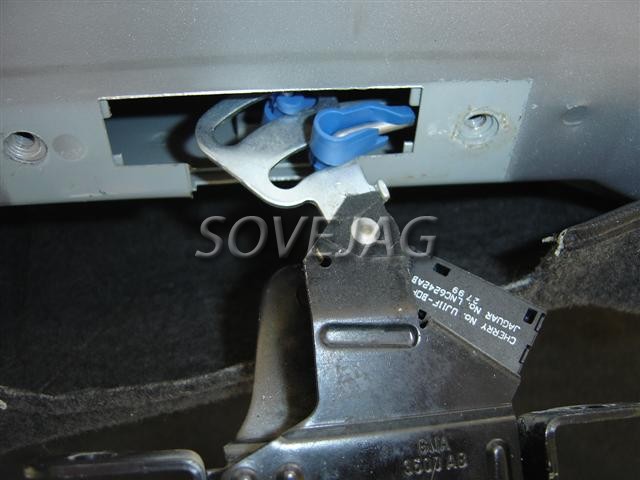

Sur cette vue on aprerçoit les deux tringles de commande ainsi que le microcontact (là où il y a les inscriptions blanches).

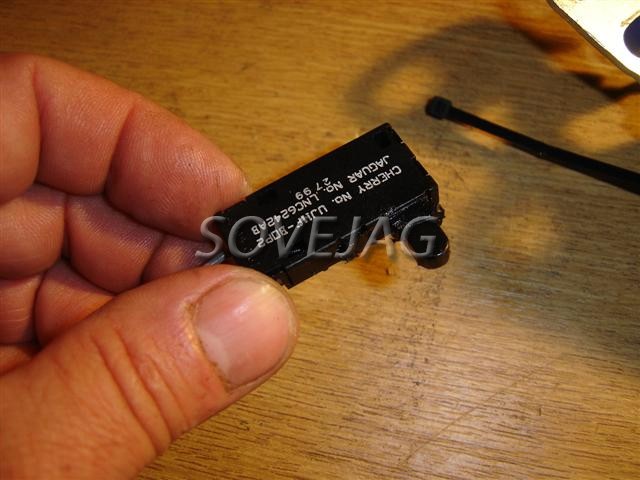

Une autre vus de ce petit contact.

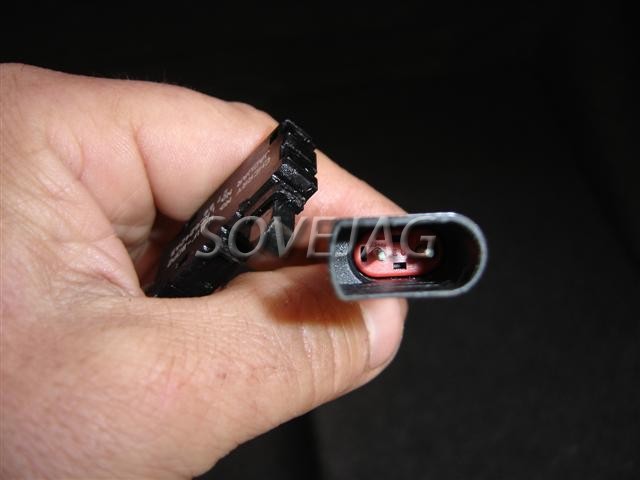

Déconnecter la fiche électrique de ce contact en passant la main sous la garniture.

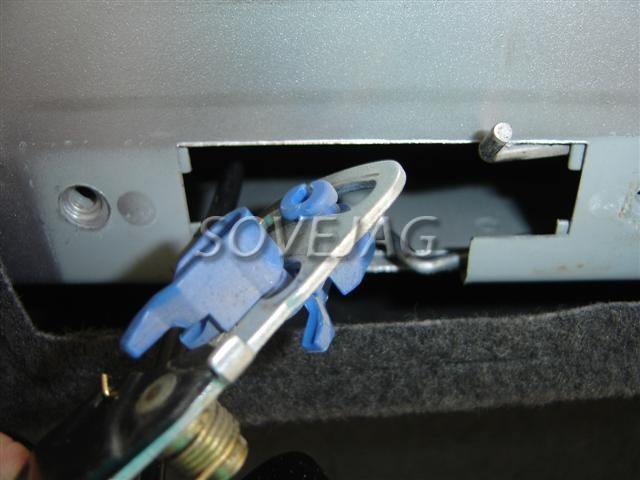

Décrocher les deux tringles. Pour cela il faut pousser légèrement l'apendice de blocage bleu et libérer la tringle. Une tringle est par dessus et l'autre par dessous. Repérer les deux tringles pour le remontage.

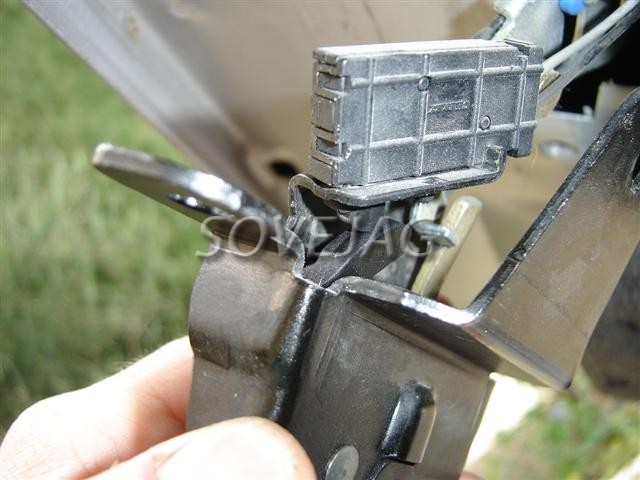

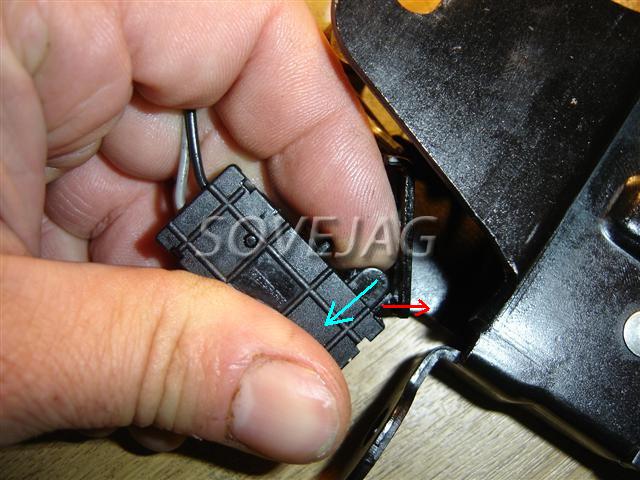

A ce moment on peut déclipser le micro-contact. On le fait basculer et on actionne le poussoir pour qu'il se libère.
Attention il est bien clipsé et le premier clips peut casser. Au pire une réparation est possible (voir plus loin).

Sans démonter ce contact on peut, à l'aide d'un ohm-mètre contrôler le contact. Déjà il faut écouter si un "clic" se fait entendre lorsqu'on apppuie sur le poussoir.

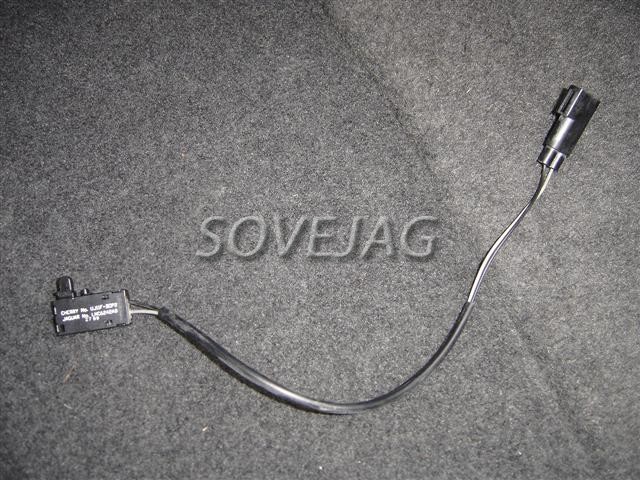

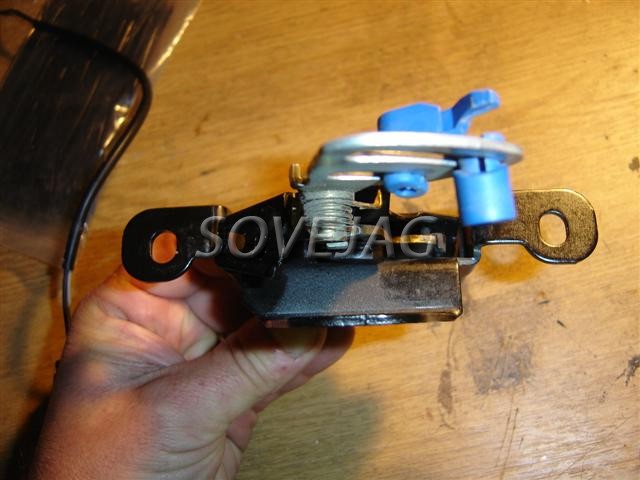

Voici l'ensemble:

Voyons quand même comment est fait ce micro-contact.
Un cache maintenu par 4 petits clips couvre l'ensemble.

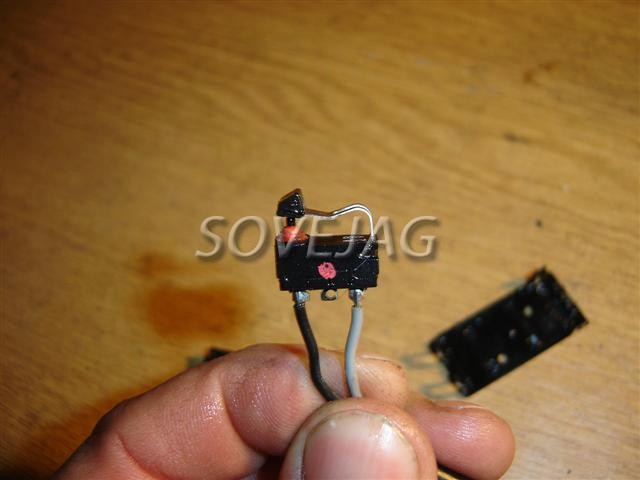

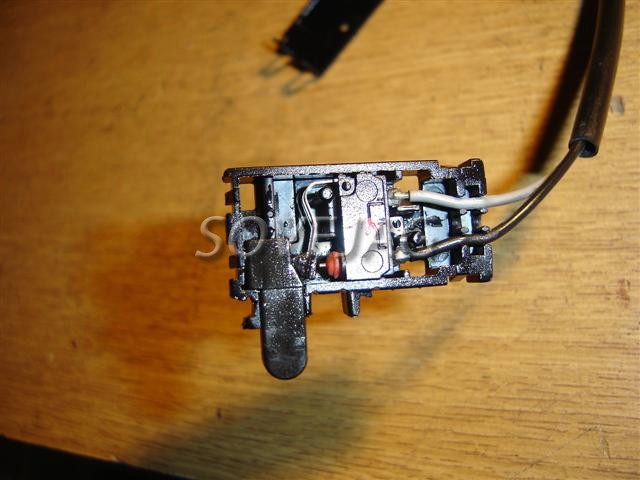

A l'intérieur se trouve le petit contact.

Eventuellement un petit néttoyage et un peu de graisse sur la partie poussoir et on remonte le tout.

Le remontage se faisant dans l'ordre inverse.

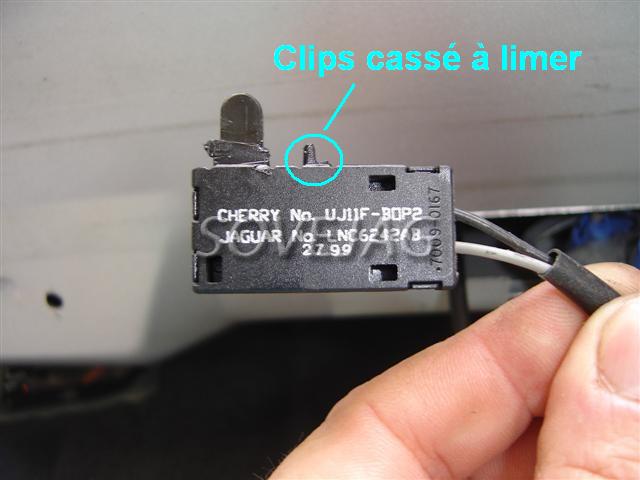

Par contre si le clips a cassé il faut le limer.

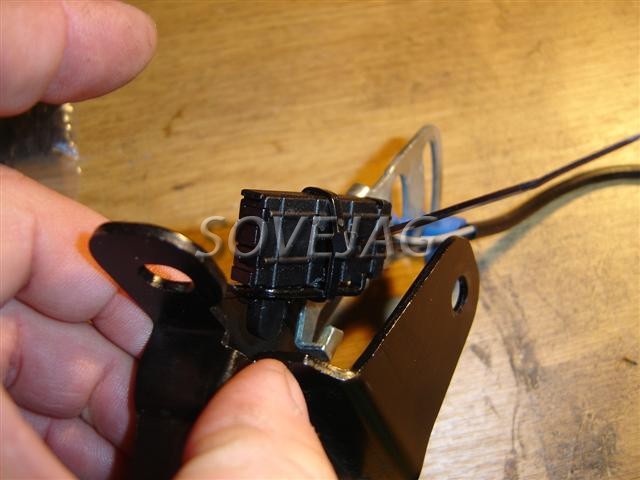

Ensuite on repositionne le micro-contact d'un côté en appuyant sur le poussoir.

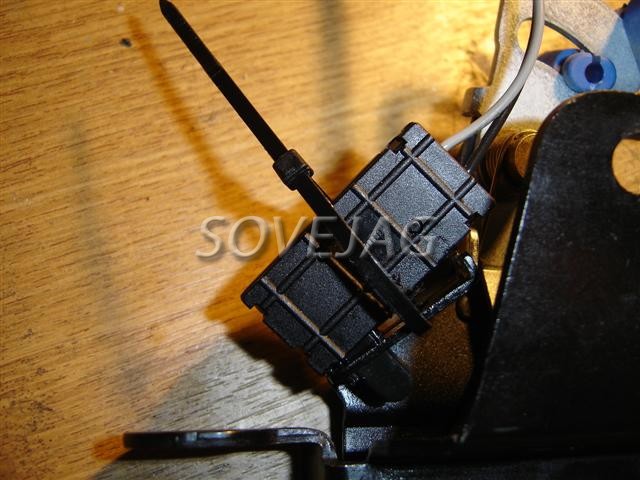

A l'aide d'un petit collier plastique on maintient le contact en place.

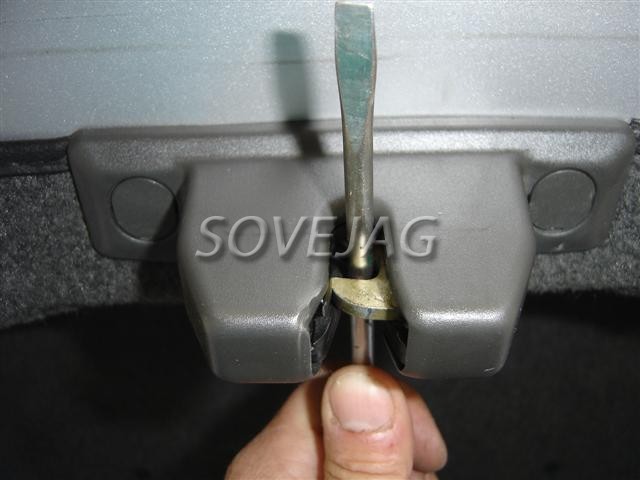

Remonter les tringles et la serrure. S'assurer du fonctionnement du micro-contact en plaçant un tournevis face à la serrure et en appuyant pour faire basculer le verrouillage.

A ce moment les lampes du coffre sont éteintes. Il suffit d'appuyer sur l'ouverture du coffre sur la malle pour libérer la serrure.
Voilà remettre le garnissage en place.
