INSTALLATION PRISE USB

La multitude d'appareils électroniques tels que mp3, tablettes, téléphone et autres, nécessite d'avoir une alimentation dans le véhicule.
Alors la source est disponible: le 12V et l'alimentation des appareils est en 5V.
Il existe des adaptateurs sur allume cigare, soit avec cordon soir avec connexion usb femelle.
Les fils entre appareils et allume cigare encombre l'habitacle.
D'où ce dossier qui permet de créer une source usb en 5V discrête.
Tout d'abord il faut trouver un adapteur 12V/5V usb tel que celui-ci:


Ensuite il faut un emplacement discret, et là la boîte à gants est toute trouvée.
Il faut donc commencer par démonter la boîte à gants.

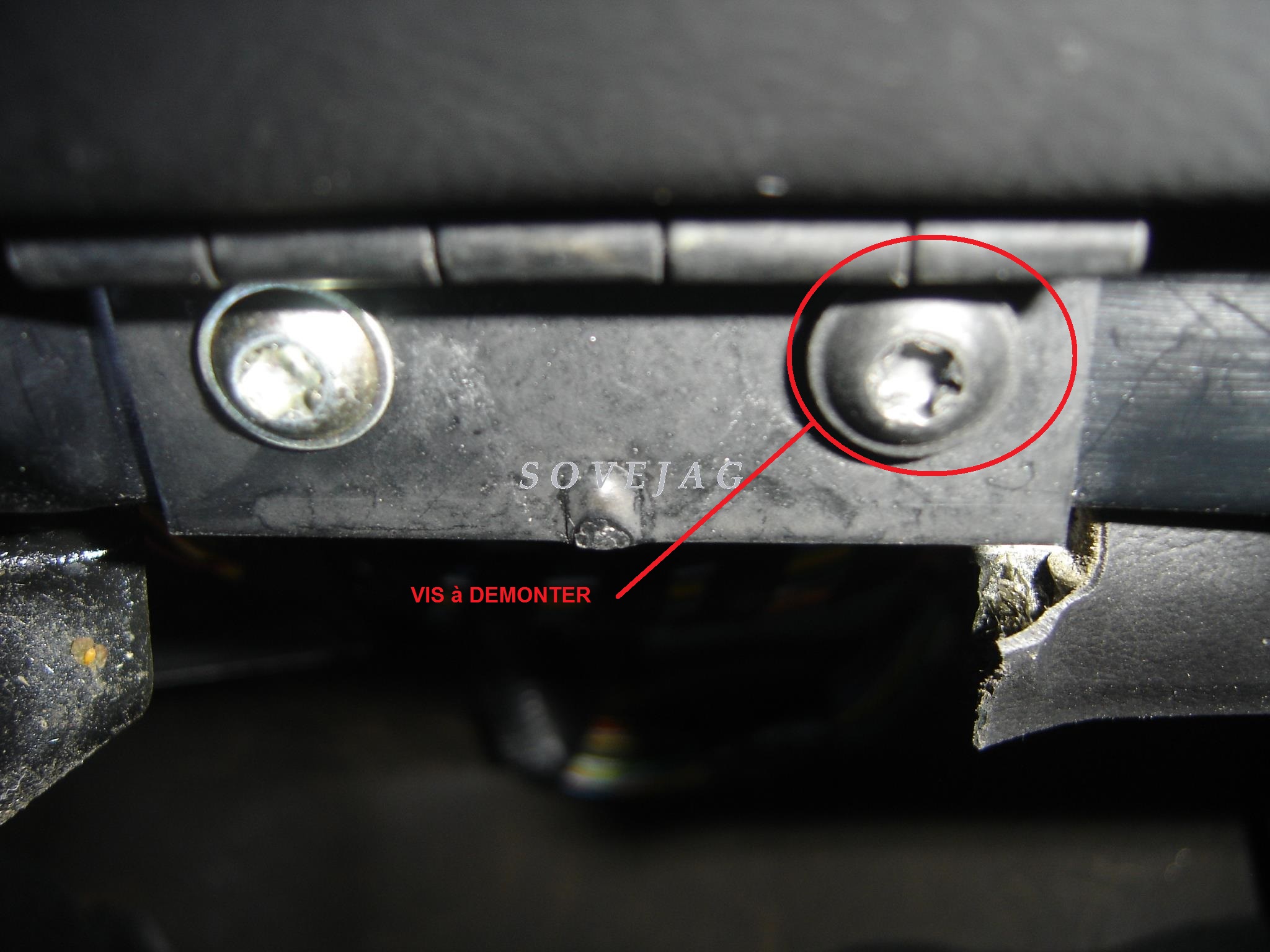

Pour cela on commence par enlever les deux vis torx noires de la charnière (une à droite et une à gauche à côté des vis claires) du couvercle de boîte à gants:

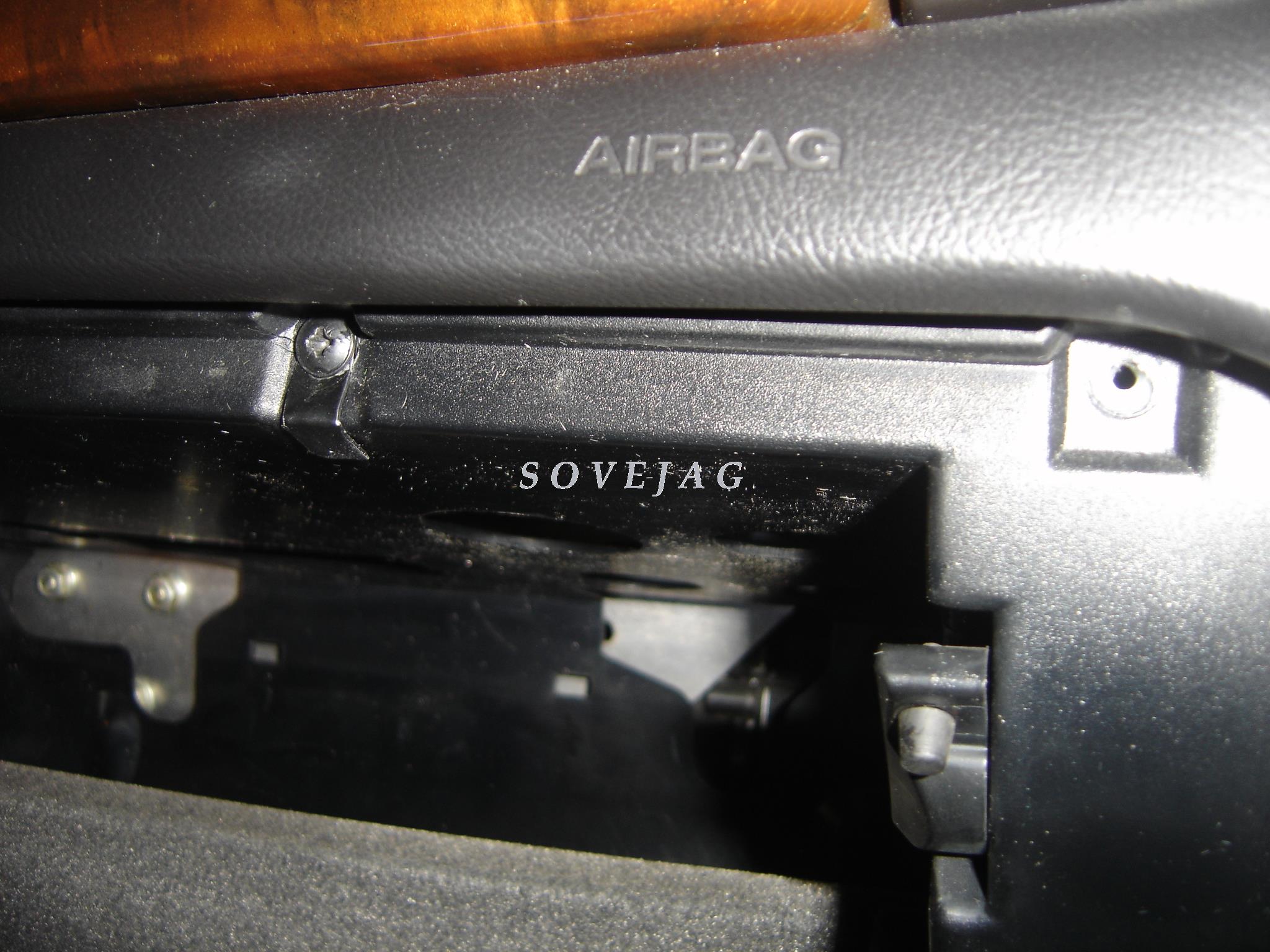

Ensuite on ouvre la boîte à gants et on enlève les 4 vis cruciformes du haut:

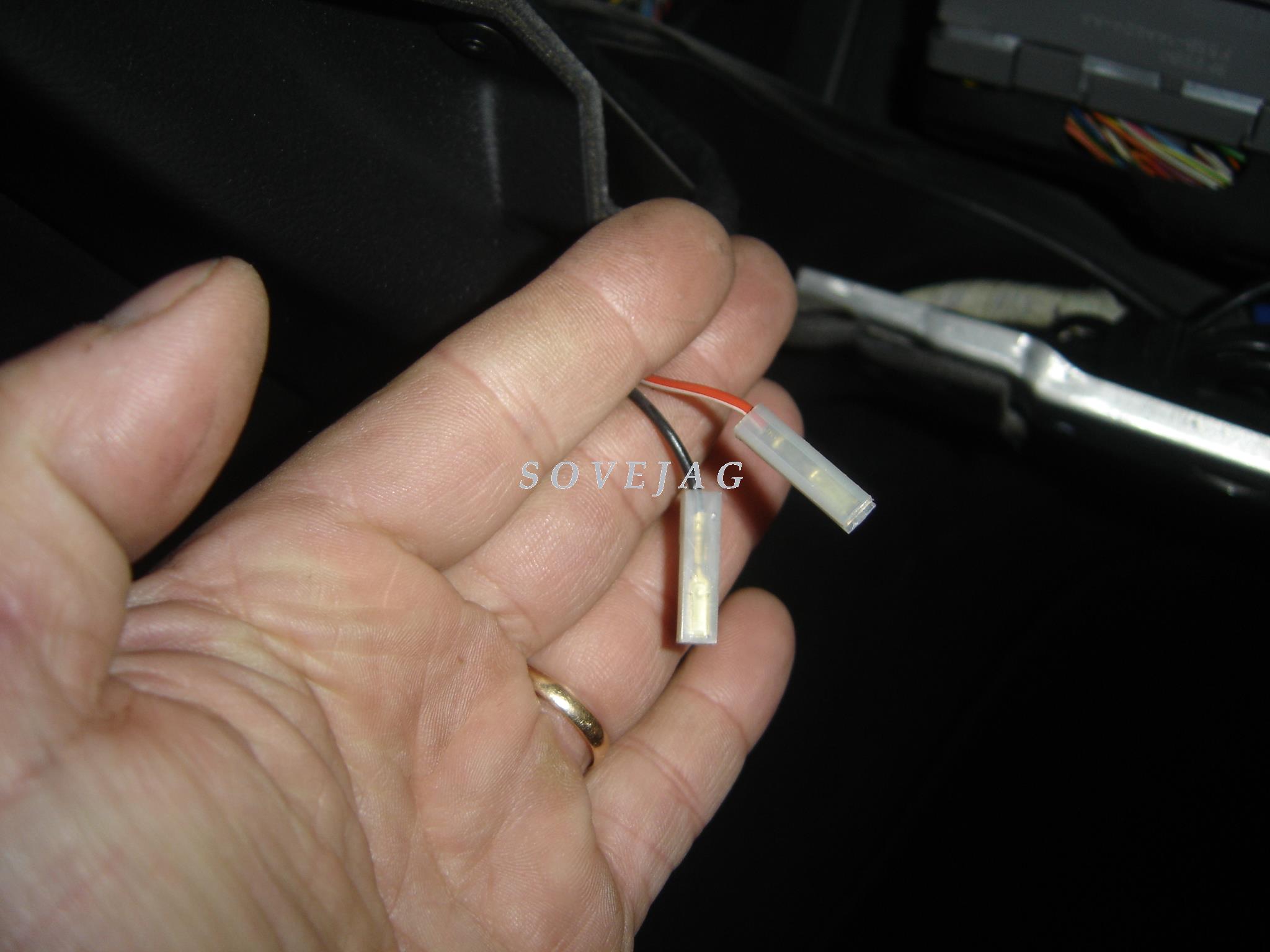

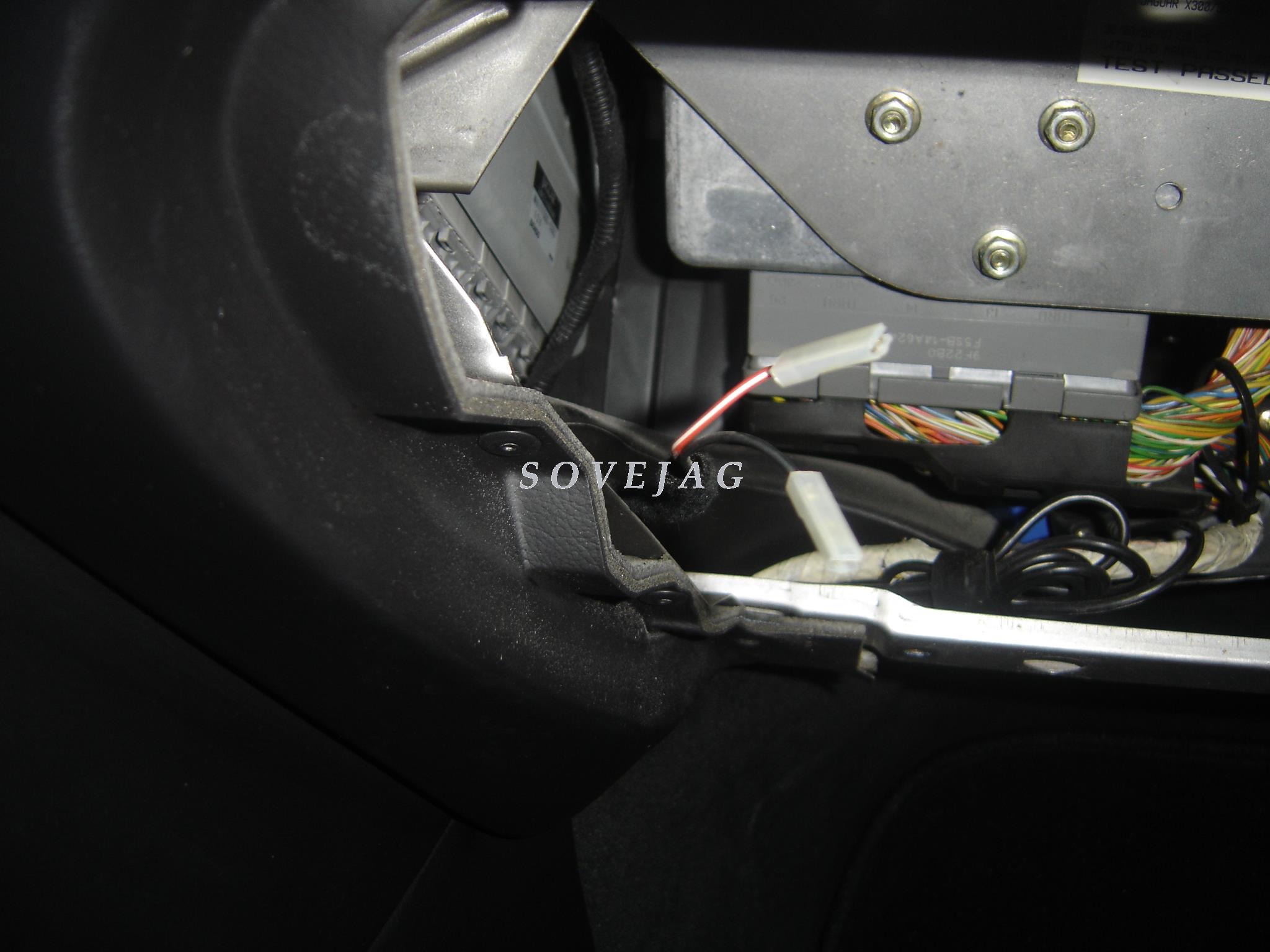

Il suffit ensuite de retirer doucement l'ensemble boîte à gants en faisant attention à déconnecter les deux fils d'alimentation de l'éclairage:

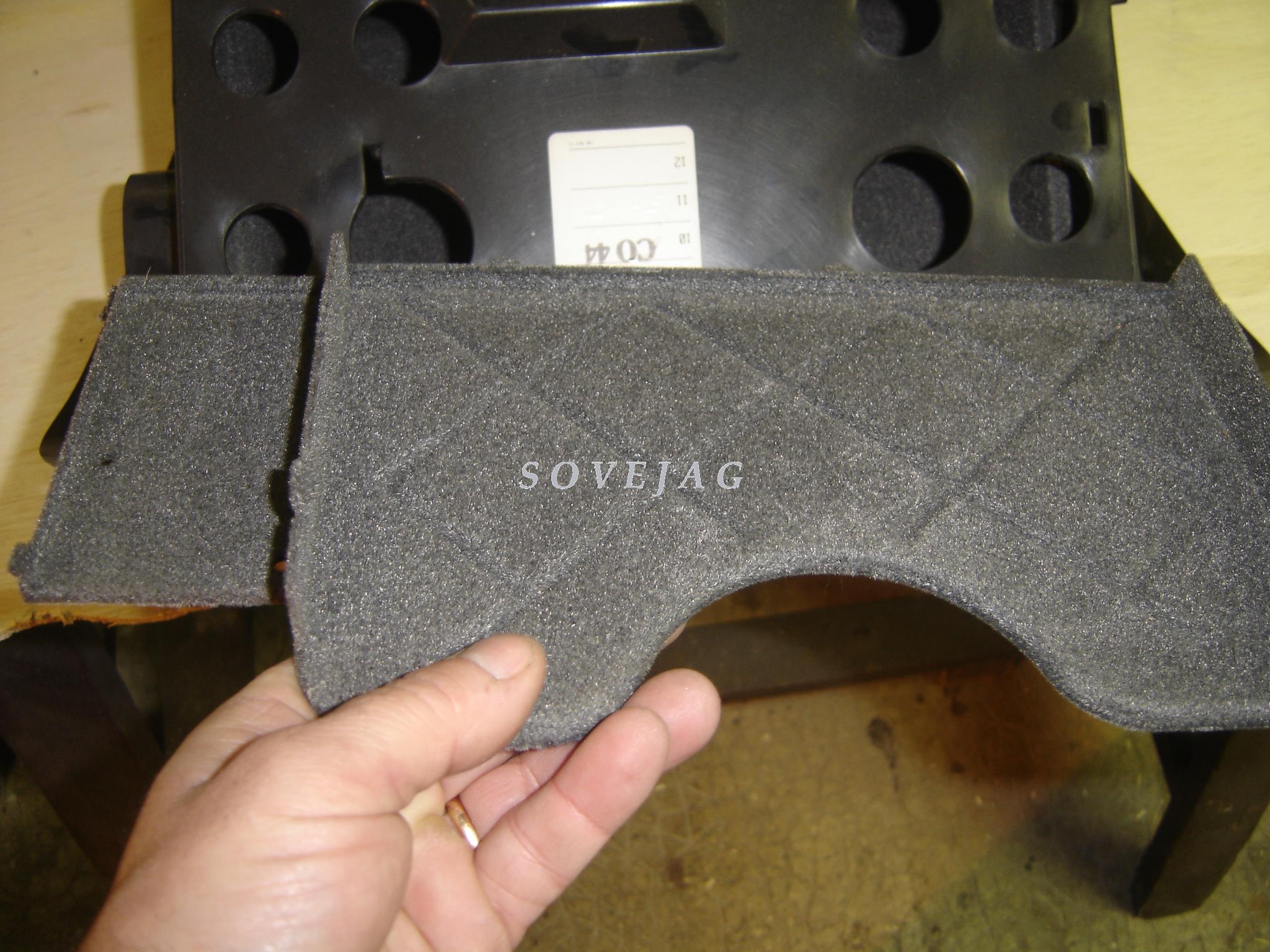

Une fois l'ensemble sur létabli, on décroche le rangement en feutrine suspendu en haut:

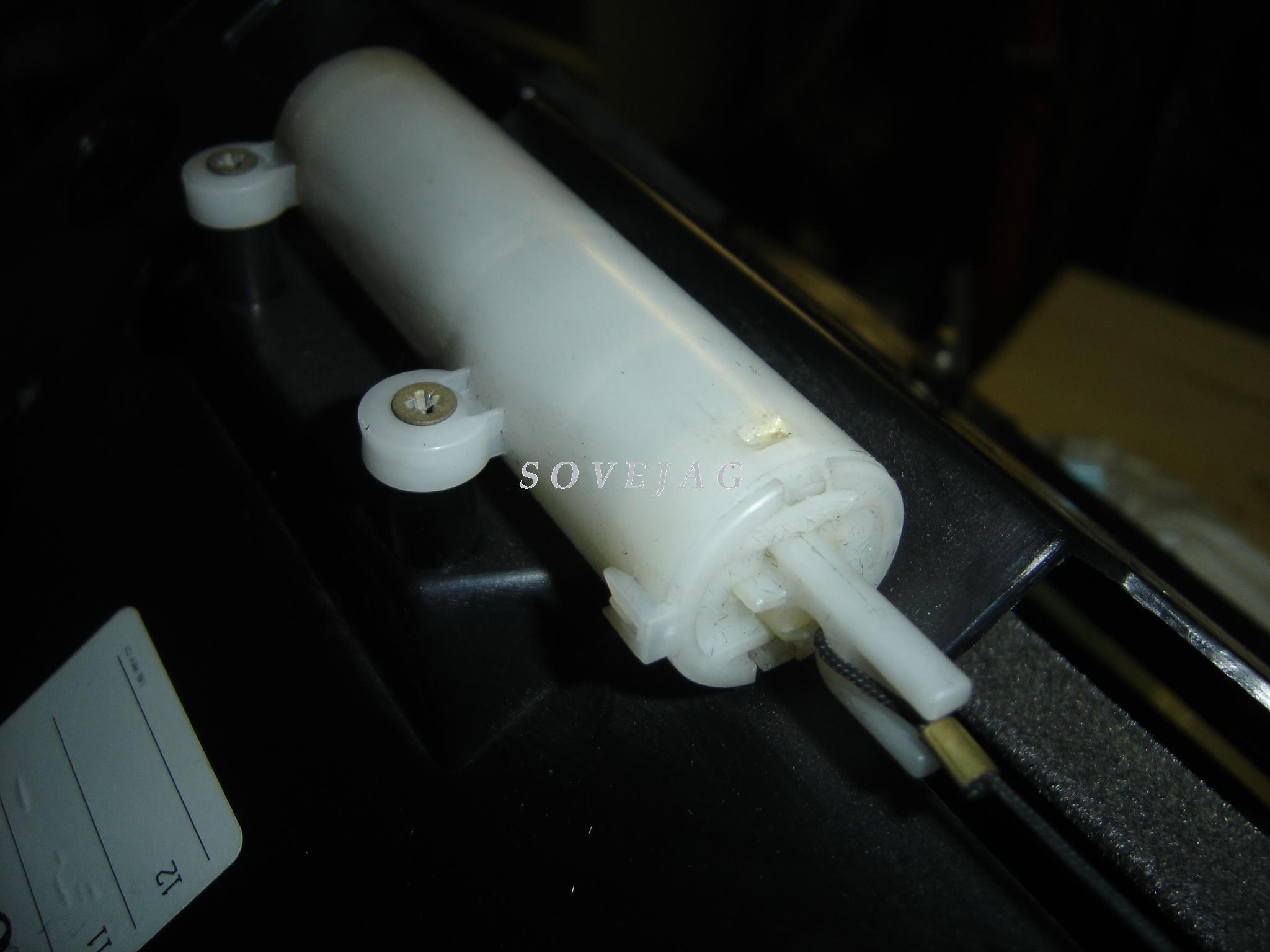

Pour information le tube blanc sur le dessus de la boîte à gants est le frein d'ouverture du couvercle:


Cet élément est clipsé à divers endroits:


Voilà une fois déclipsé:

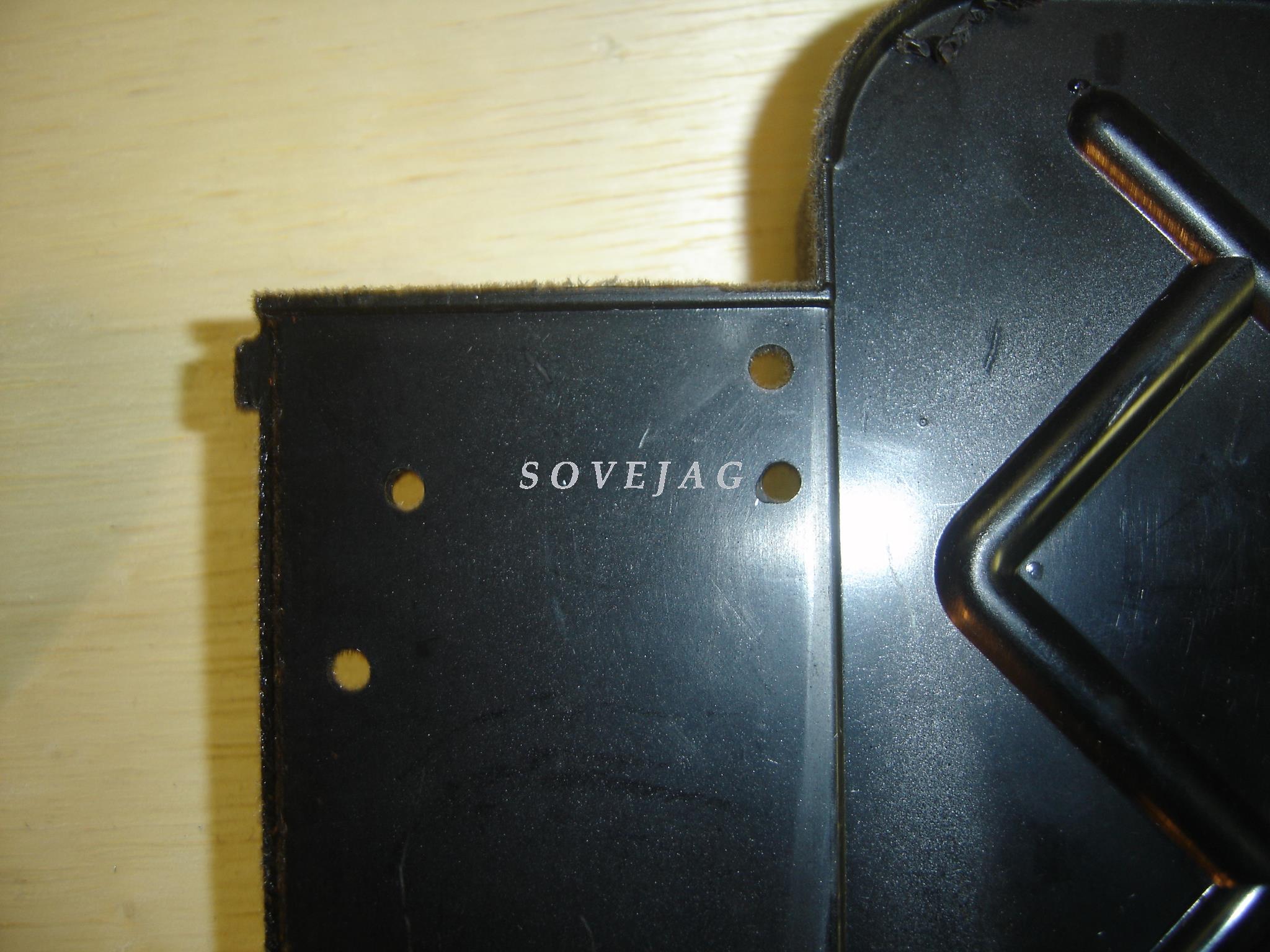

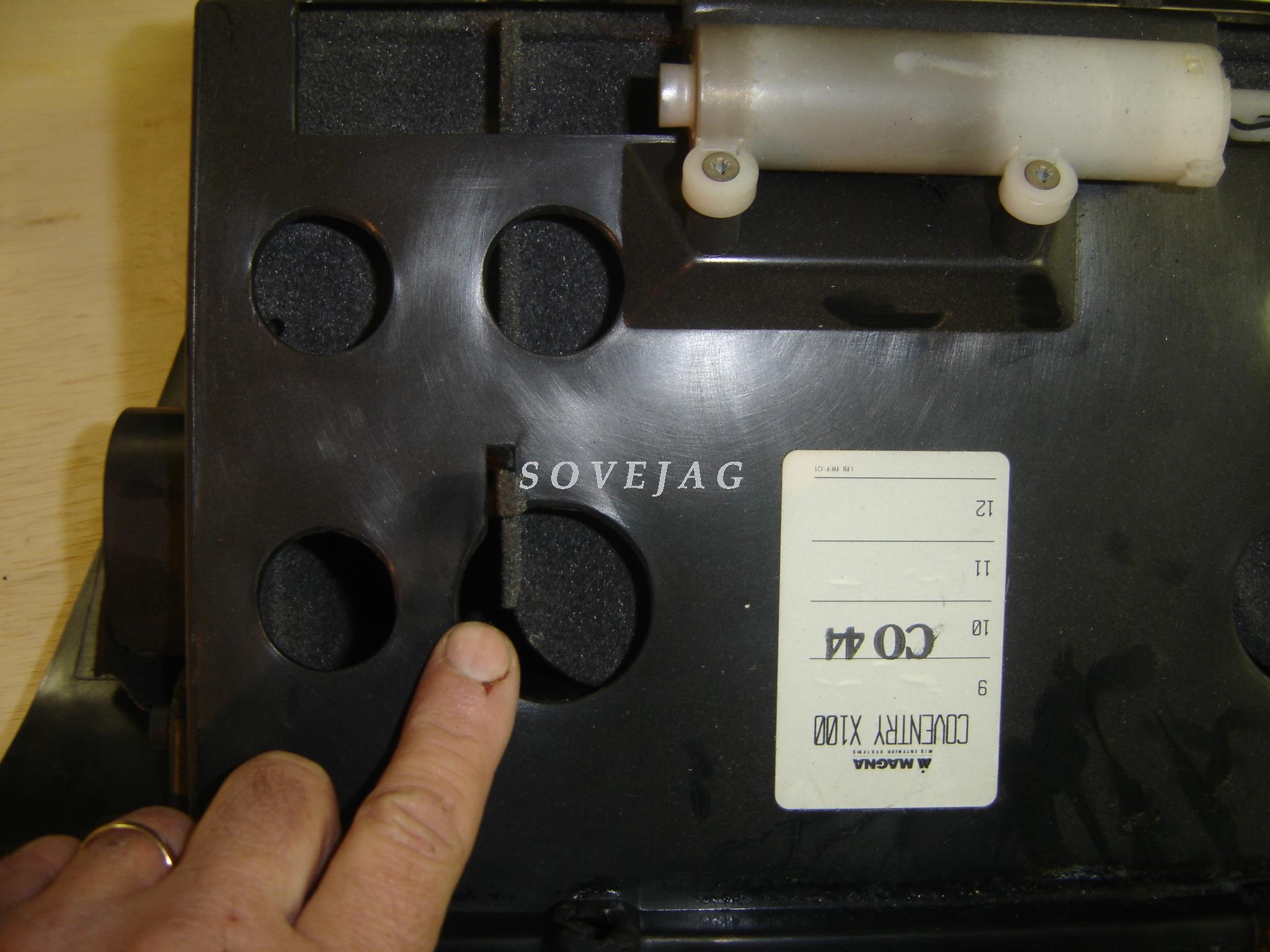

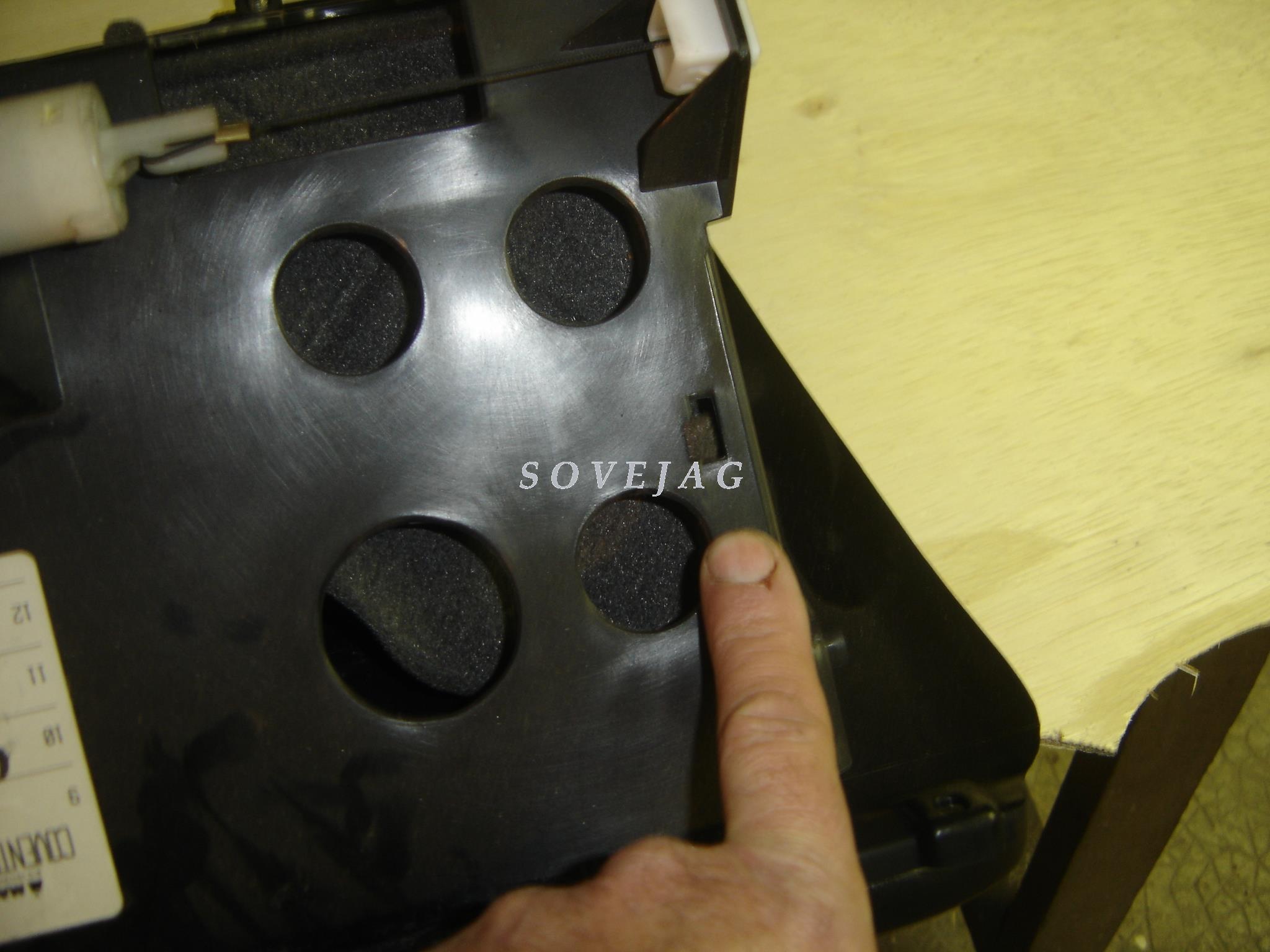

Sous le dessous de cet élément on apreçoit deux trous. Ici ils ne serviront pas et il est nécessaire d'en refaire en fonction du support choisi.


Ici le support est une récupération adaptée à l'utilisation. Mais on peut réaliser le support en alu ou autre matériau léger.

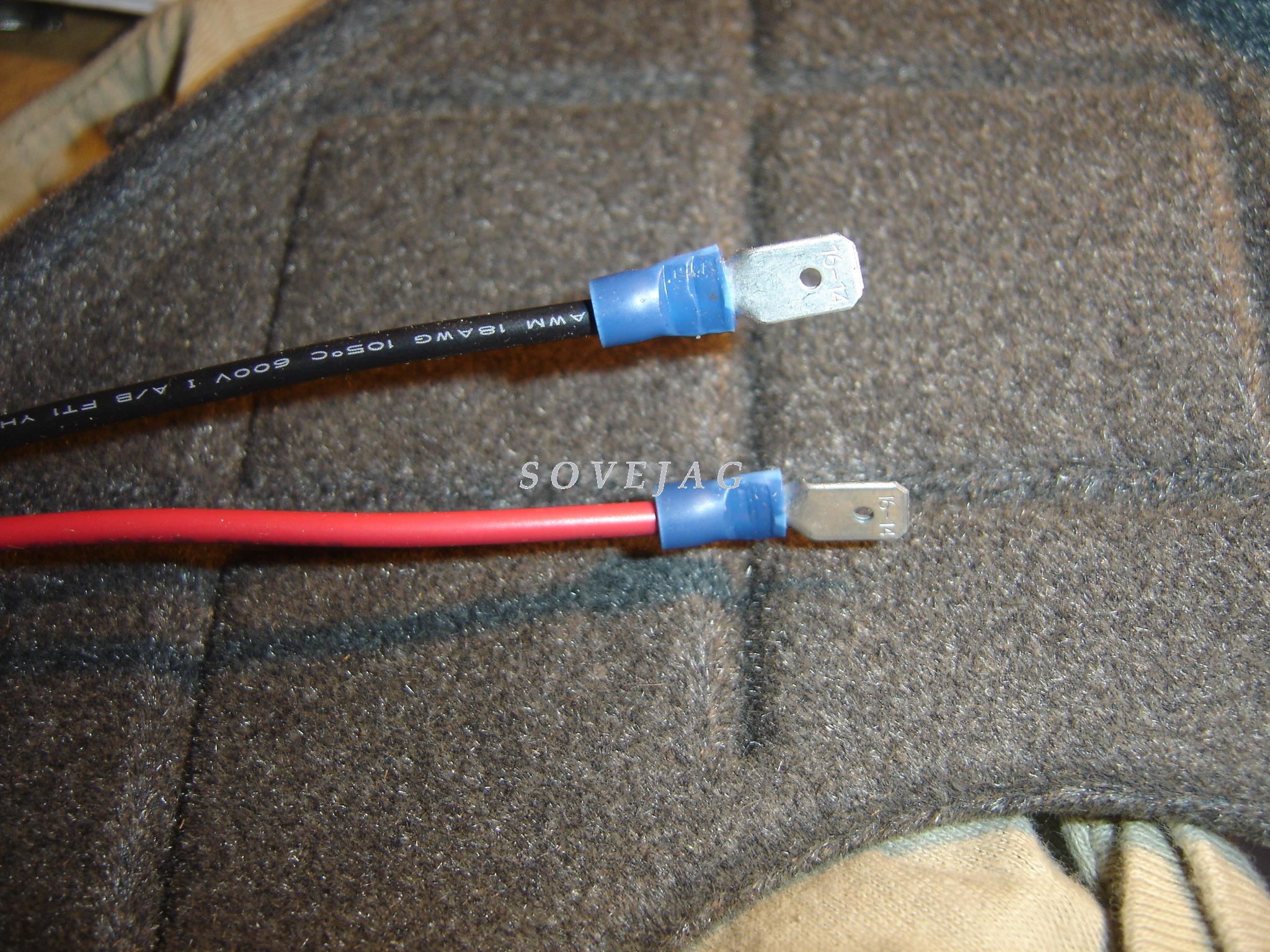

Après ce travail, il faut mettre deux cosses males aux extrémités du convertisseur 12V/5V:

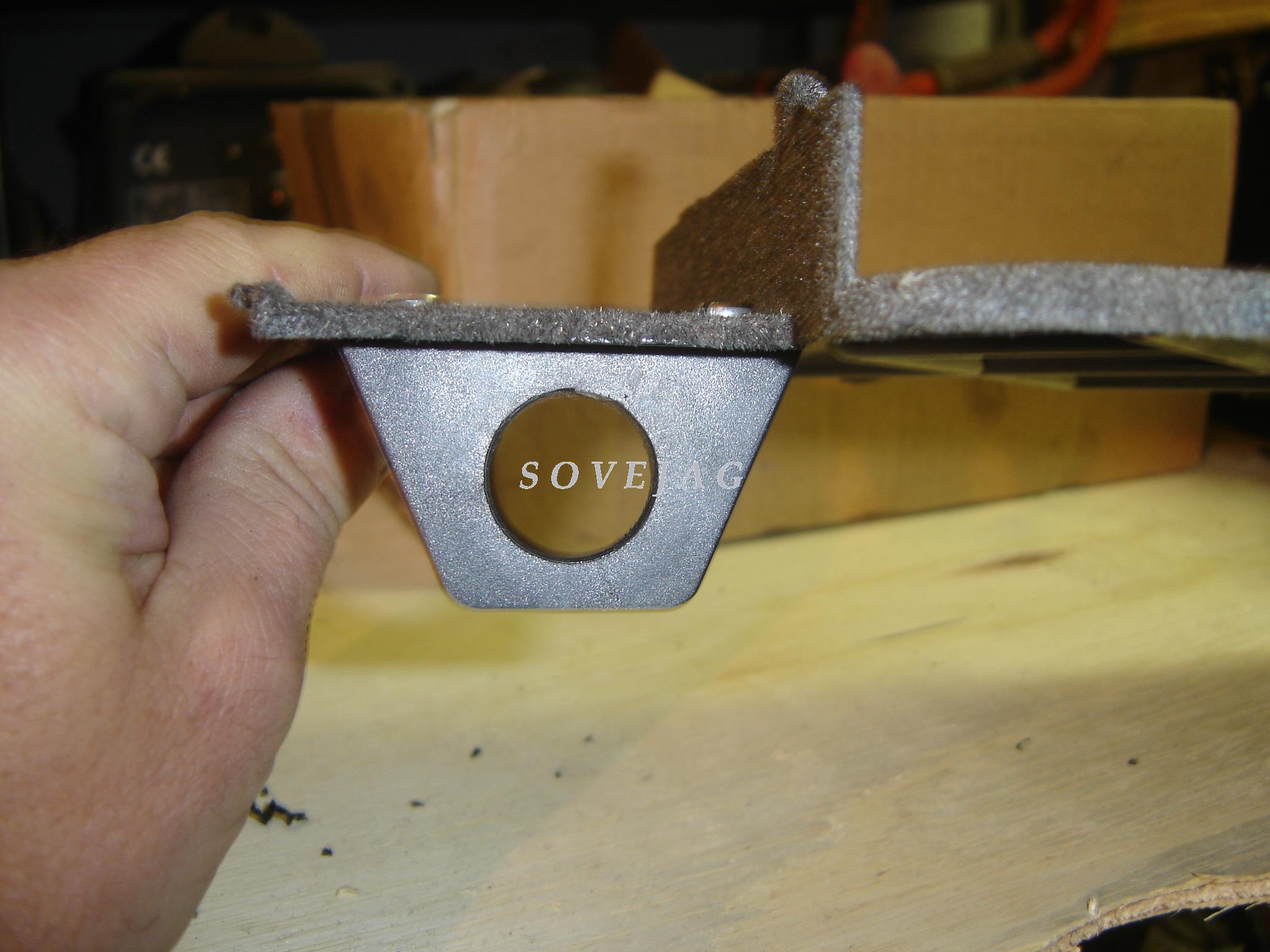

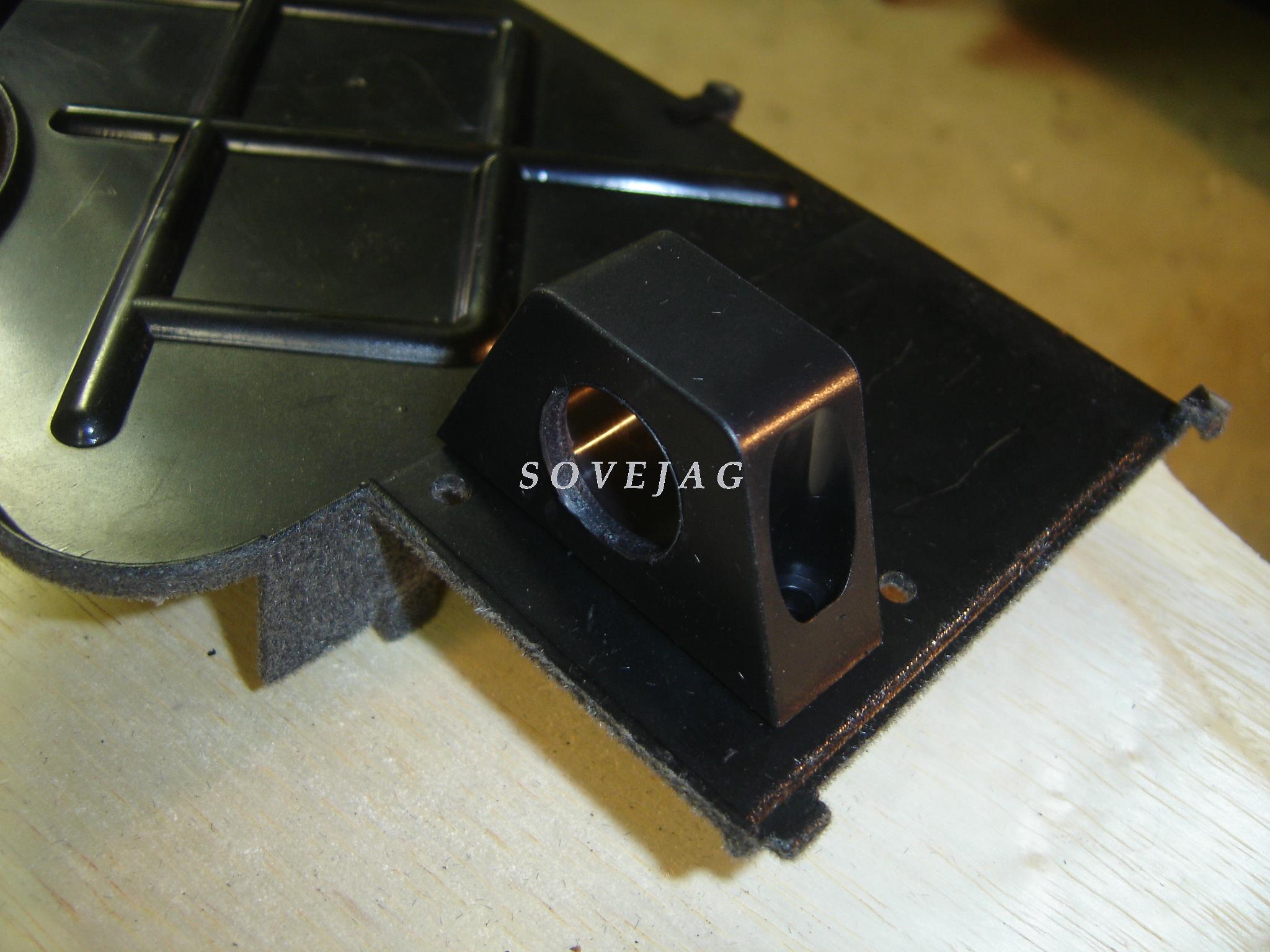

Dans ce cas le support a été réalésé pour recevoir le convertisseur.
Ensuite le convertisseur est placé et collé avec du silicone noir:

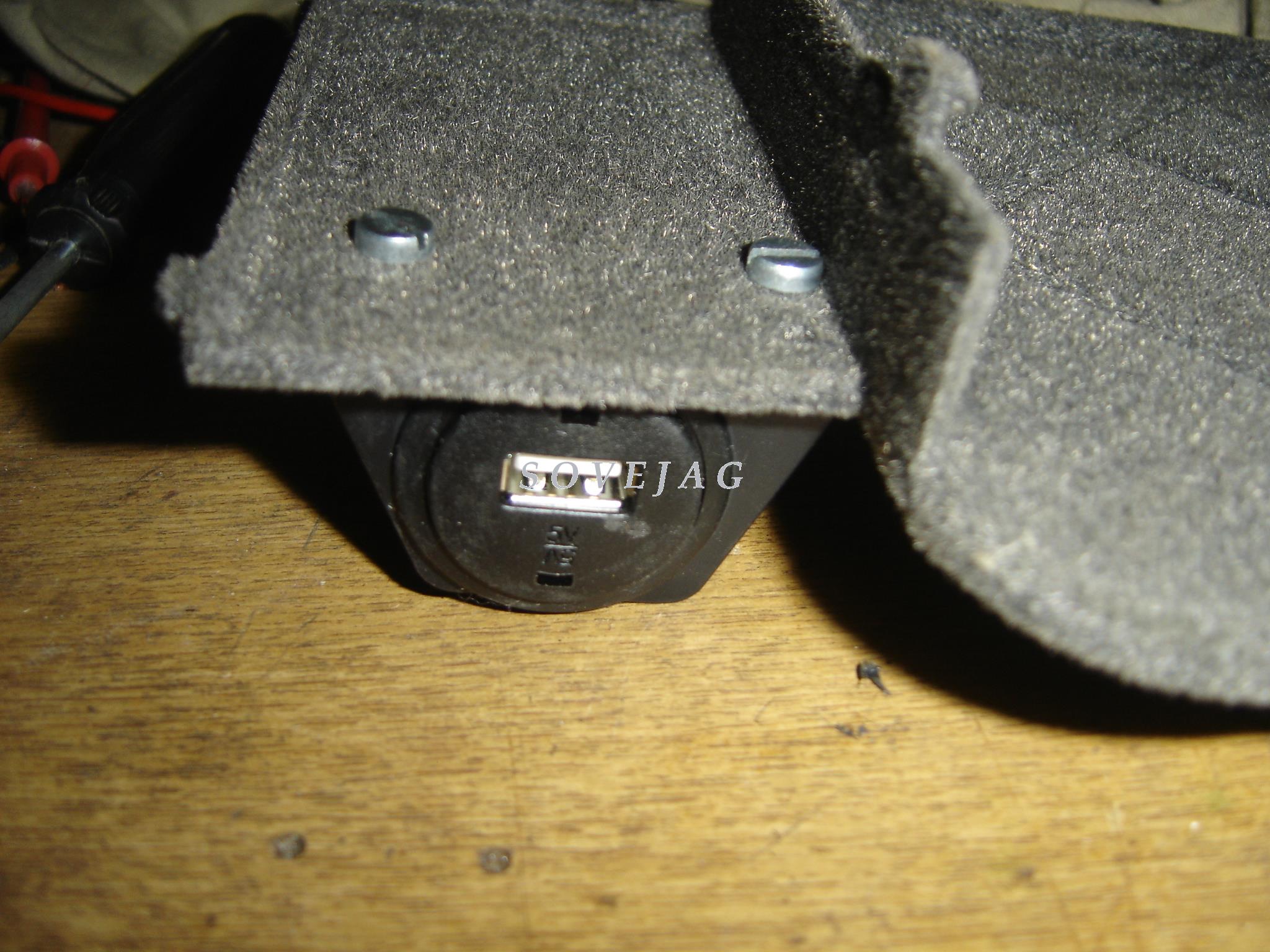

Le tout est mis en place avec les deux vis:


Maintenant que l'on s'est occupé du support, il va falloir alimenter l'adaptareur 12V/5V.
Cet adaptateur s'alimente en 12V, ça tombe bien car il y a du 12V sur les deux fils de l'éclairage de la boîte à gants

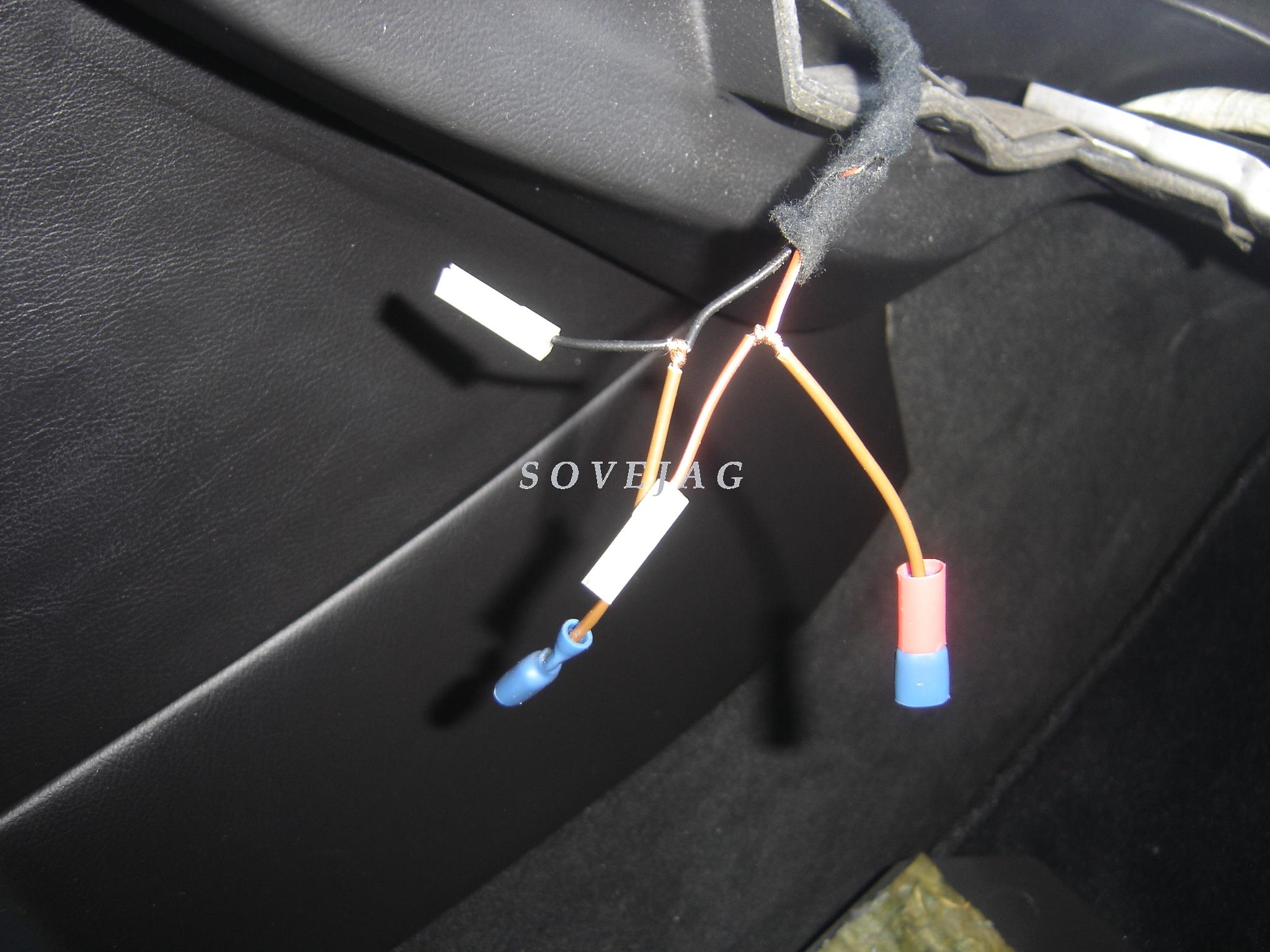

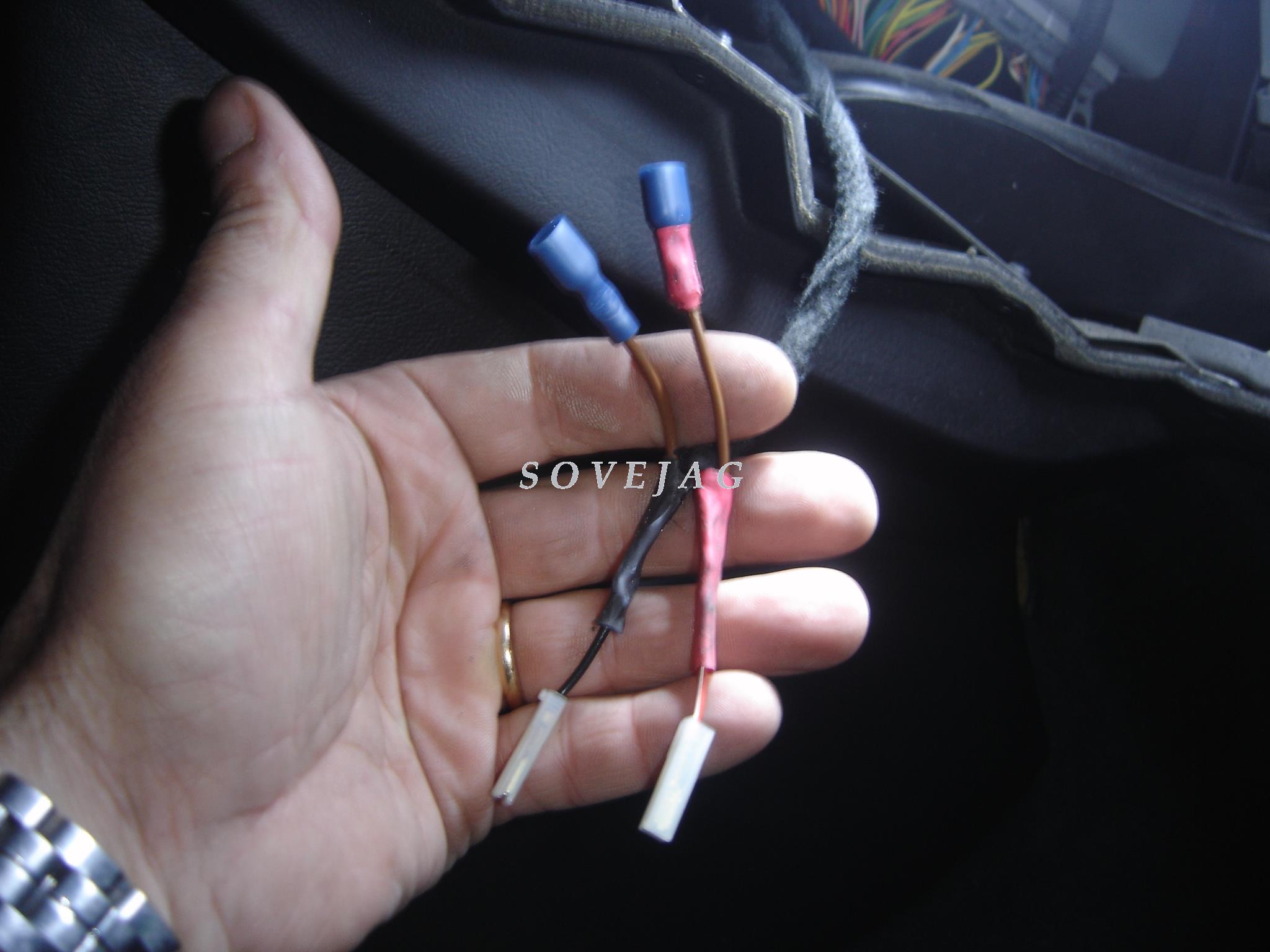

Il faut maintenant faire deux épissures sur les fils existants en y connectant et soudant deux fils avec deux cosses femelles:

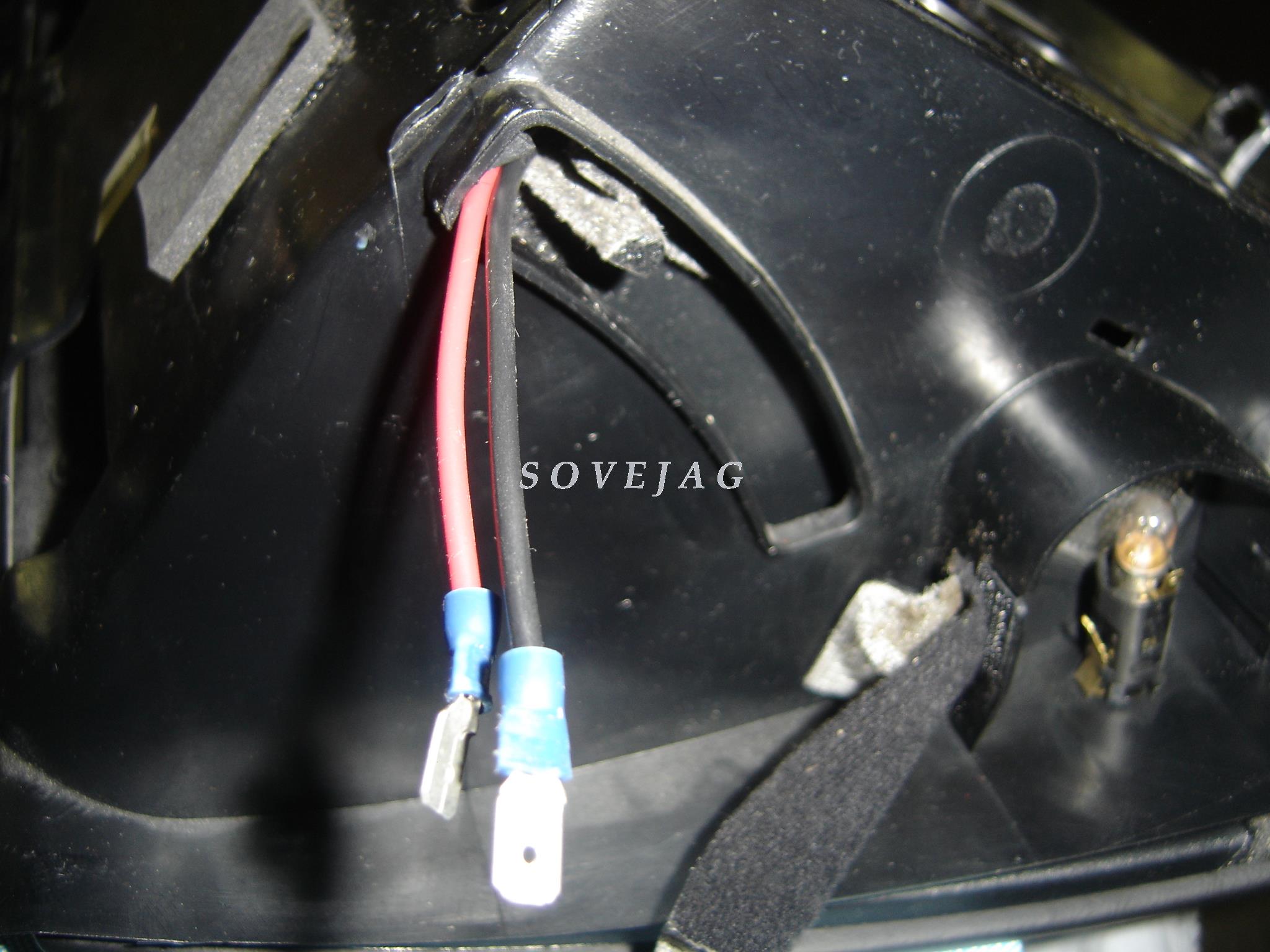

Il ne reste plus qu'à reclipser la platine à l'intérieur de l'ensemble boïte à gants en faisant passer les deux fils du convertisseur dans le trou de la glissière du couverlce de boïte à gants:

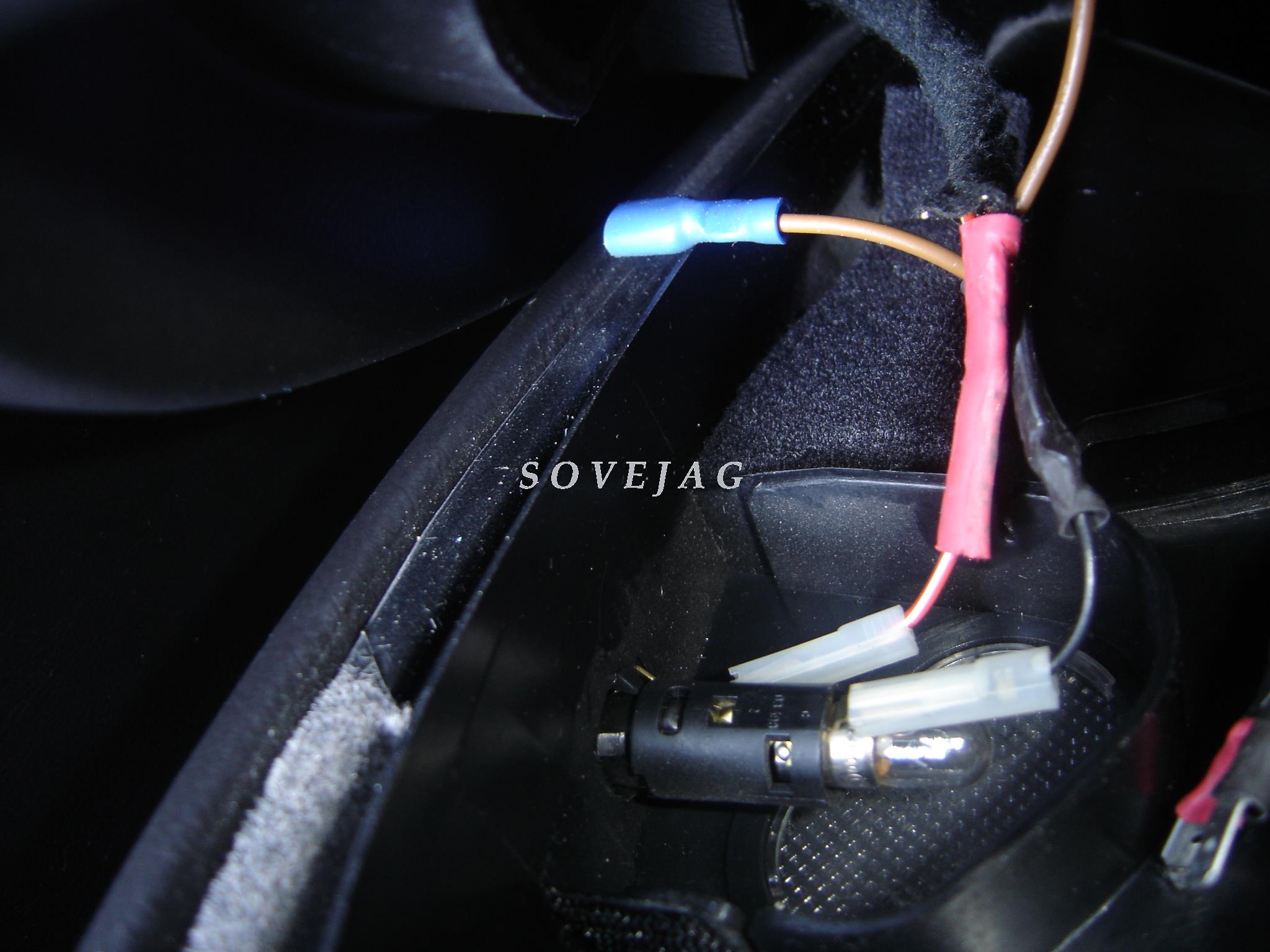

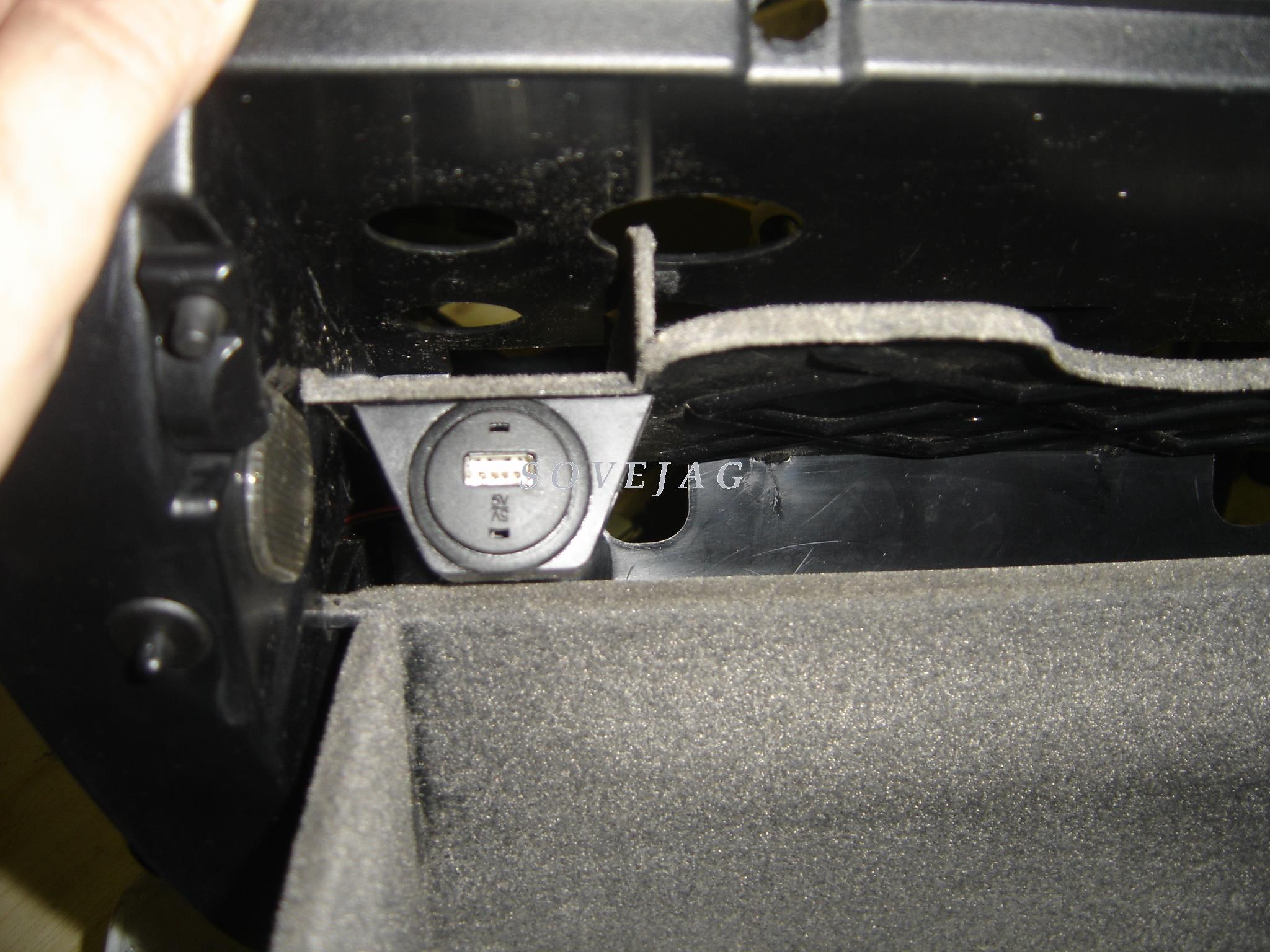

Présenter l'ensemble boîte à gants et connecter les deux cosses sur l'éclairage de boîte à gant et les deux cosses de l'alimentation du convertisseur en faisant attention à la polarité:


Remettre ensuite la boîte à gants en place en remettant les diverses vis.

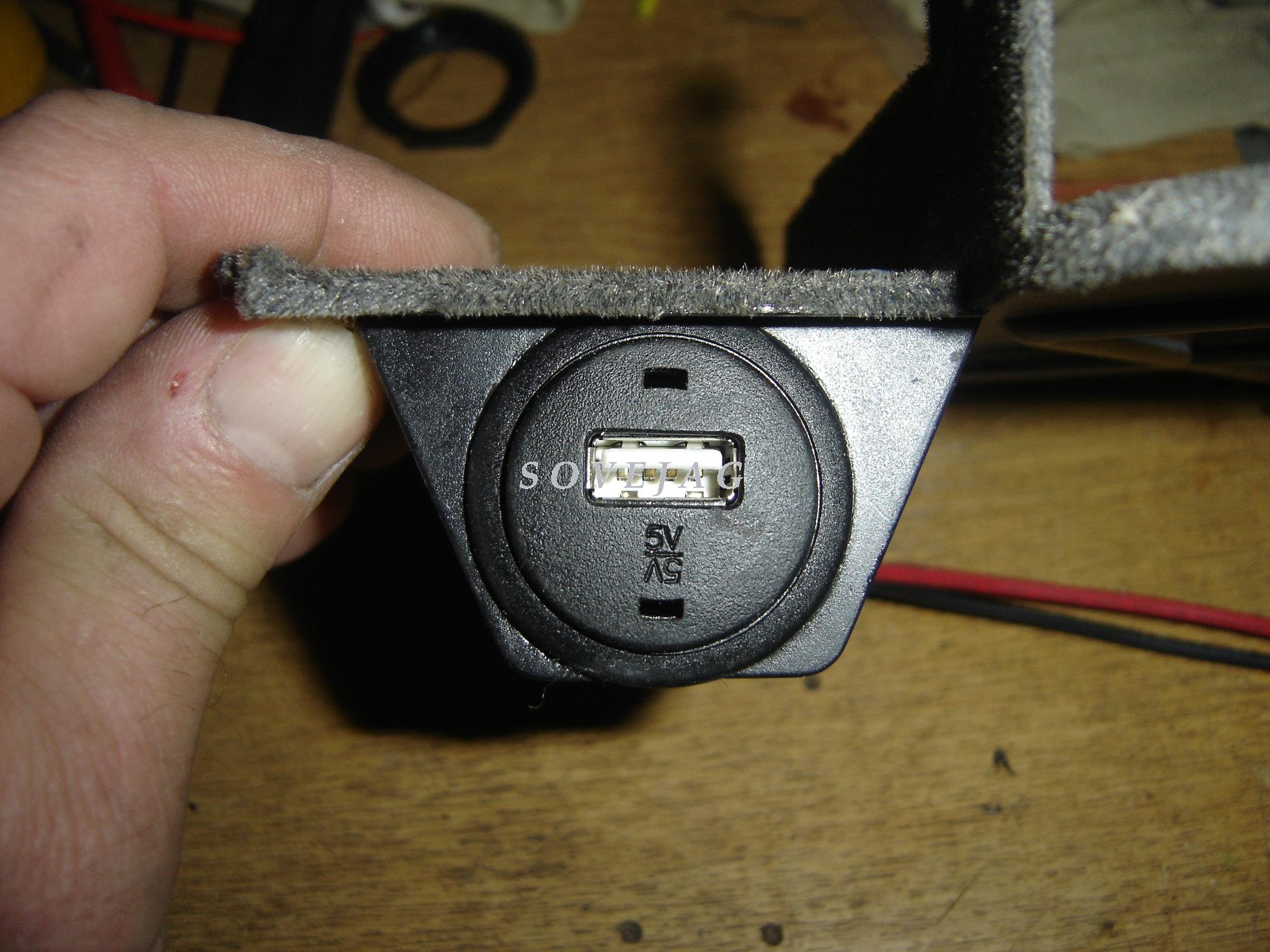

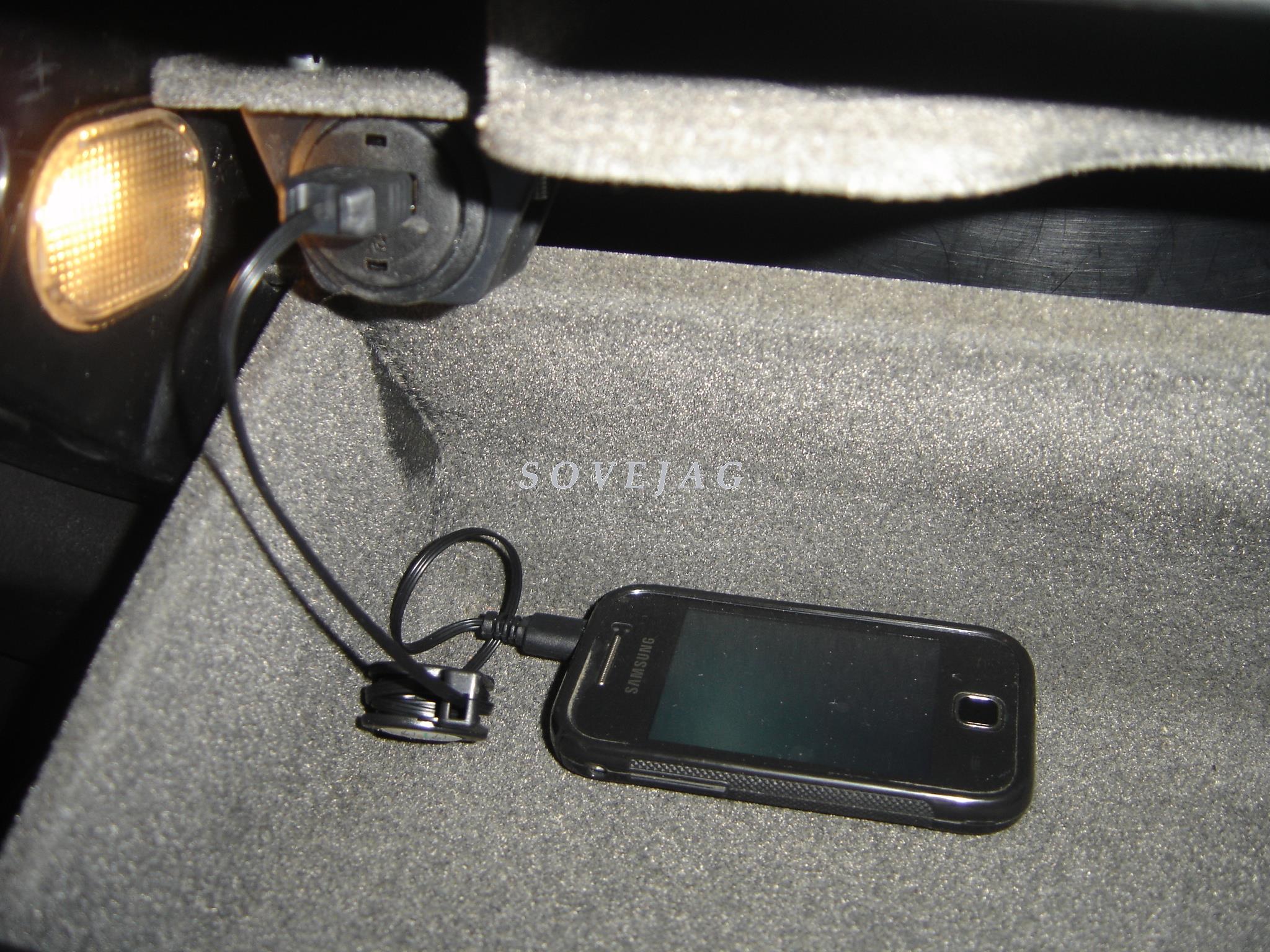

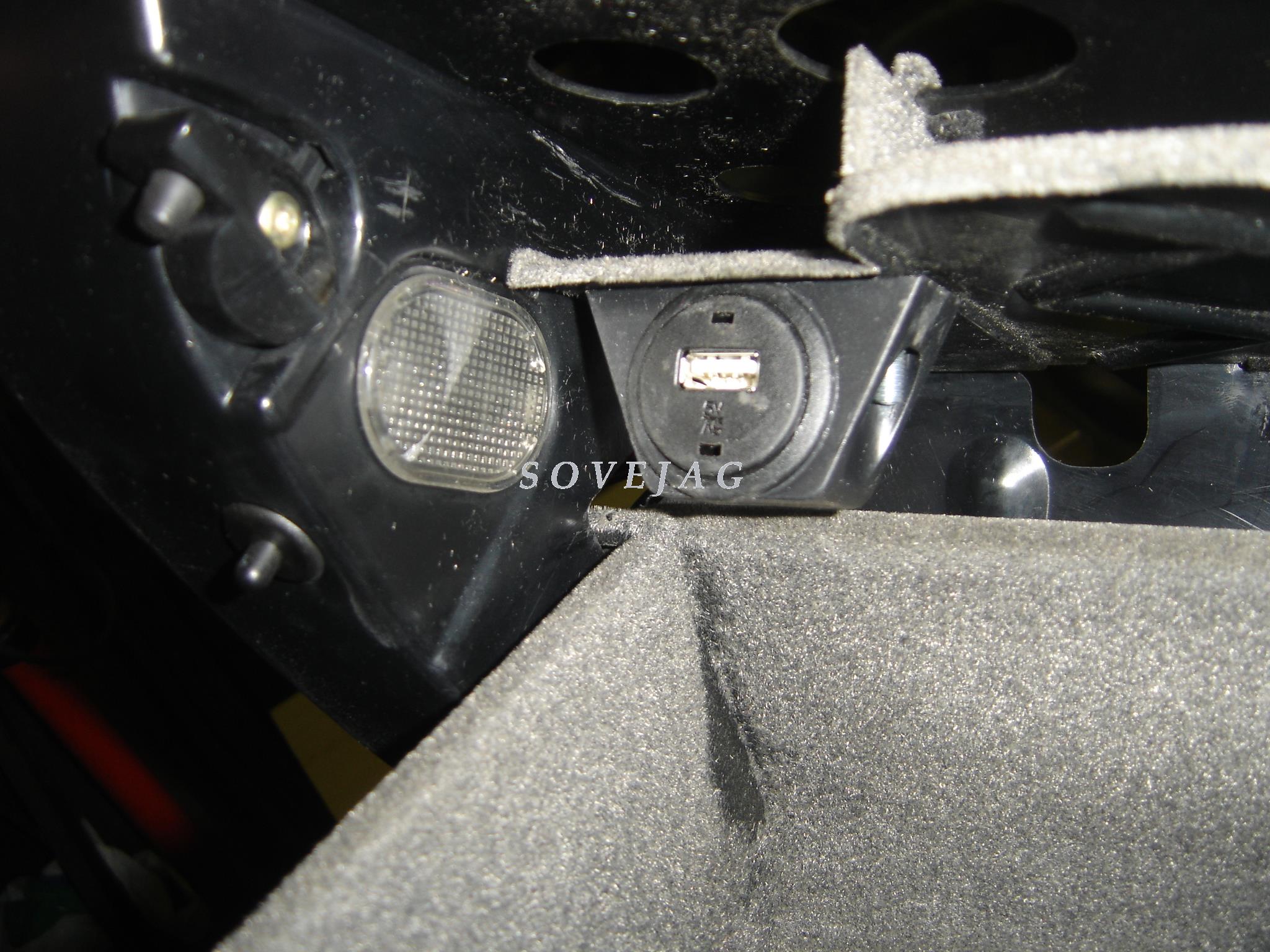

Voilà le résultat:
