SOVEJAG XJ300

Ce dossier va permettre de détailler l'autoradio de la XJ300 et d'apporter quelques informations utiles.
Pour la dépose de l'autoradio voir le dossier DEPOSE AUTORADIO.

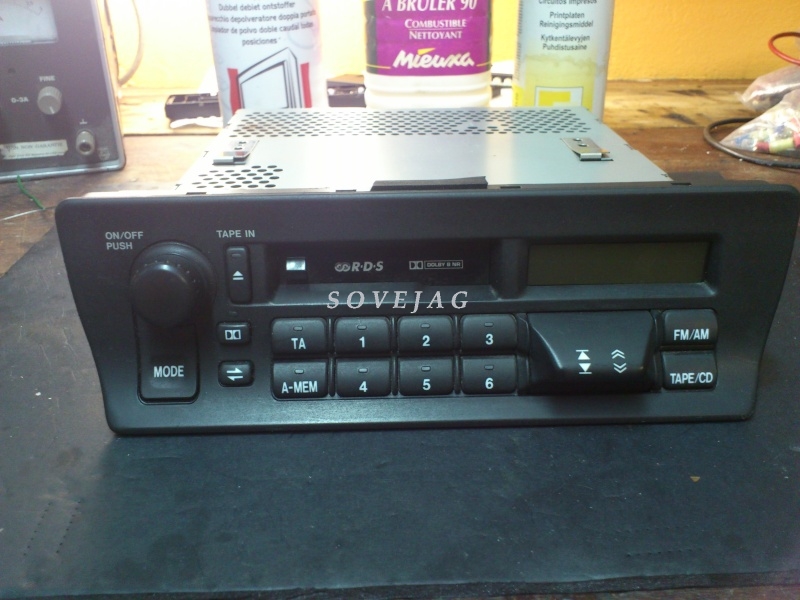

Présentons l'autoradio de la XJ300 (réf : AJ9500R , DBC10425):

Cet autoradio est présent dans les Xj40 à partir de 1993.

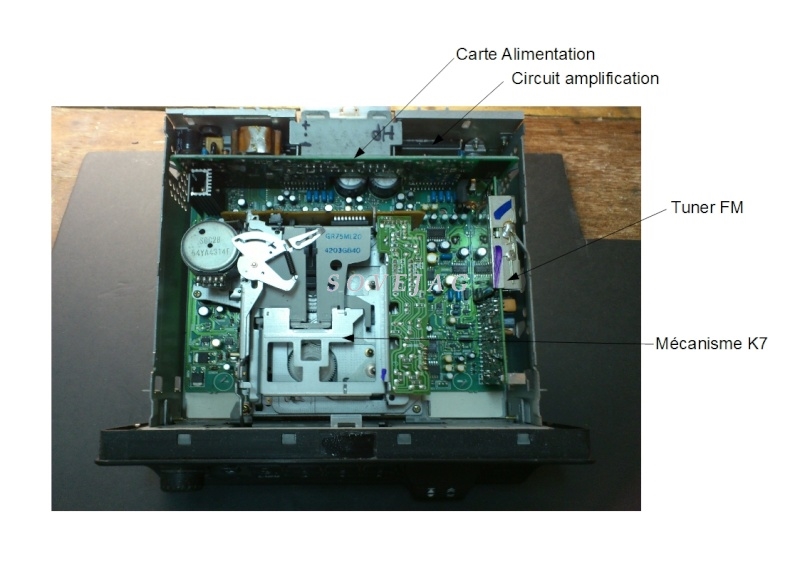

Lorsqu'on a enlevé le couvercle voici ce que l'on voit:

Pour démonter la face avant, il suffit de dévisser les deux vis de chaque coté de la face avant, puis de dé-clipser la partie plastique noir, en ayant pris soin, AVANT, de sortir le bouton de volume, il faut tirer dessus doucement.

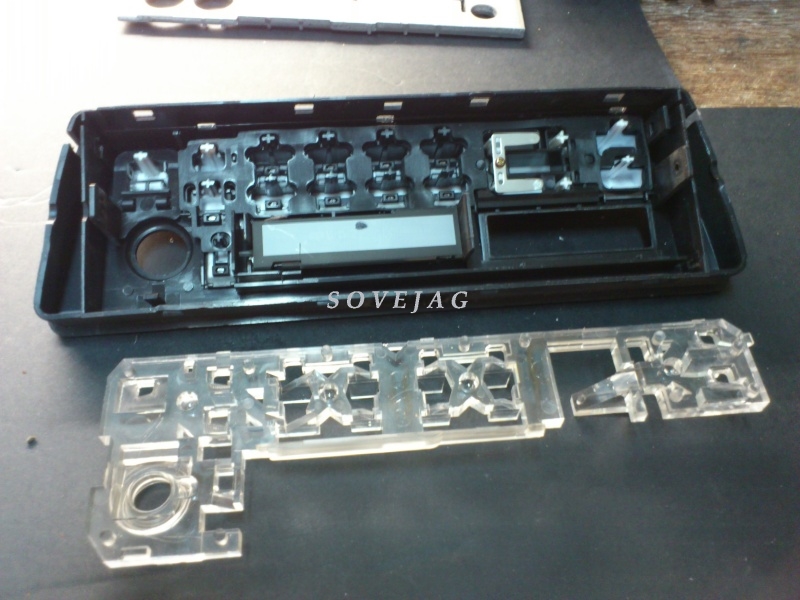

Voici la face avant et son guide de lumière (diffuseur):

Une fois la face déclipsée, on peut sortir le panneau avant en écartant légèrement les cotés du châssis.

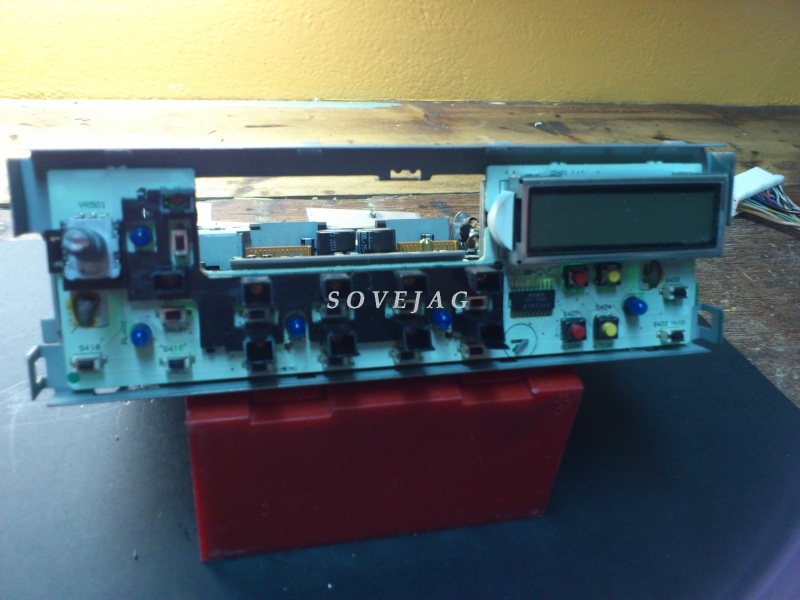

Le panneau sort vers l'avant, faire doucement avec le connecteur de carte mère:

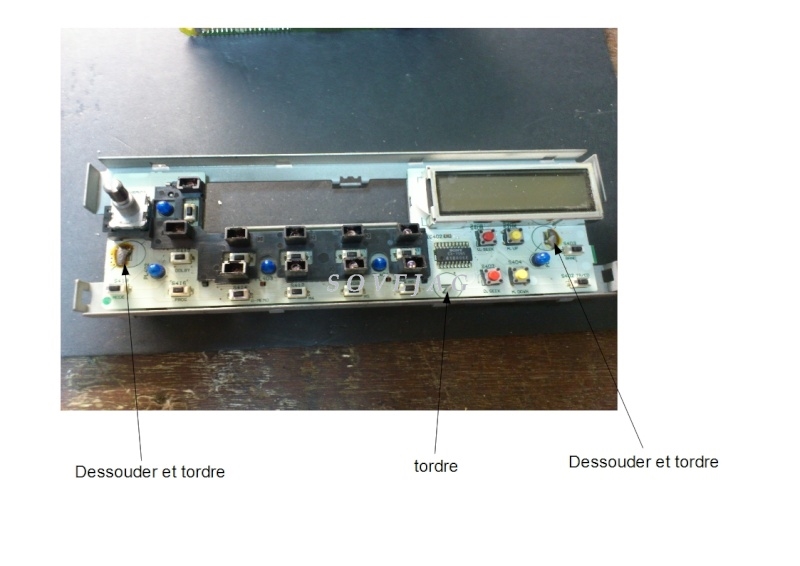

Une fois le panneau sortie, pour détacher la carte et changer les ampoules, il y a une petite patte à tordre et 2 autres à dessouder puis tordre.
Utiliser une pompe à dessouder ou de la tresse à dessouder:

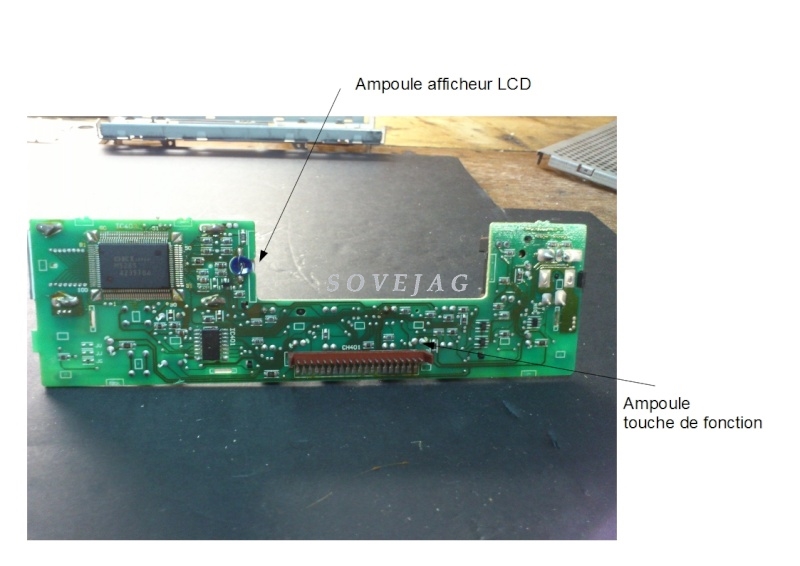

Vue arrière de la platine dessoudée avec les emplacmeents des ampoules:

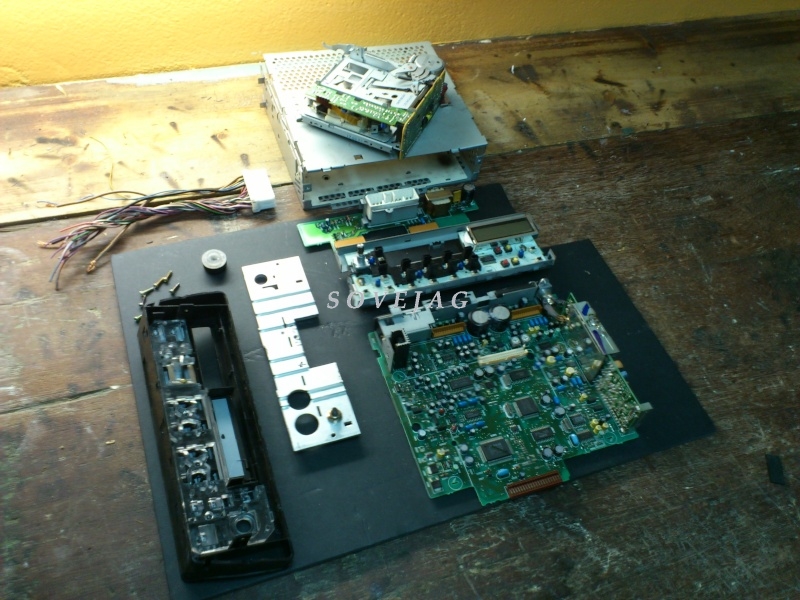

Voici une vue d'ensemble des pièces constituant l'autoradio:

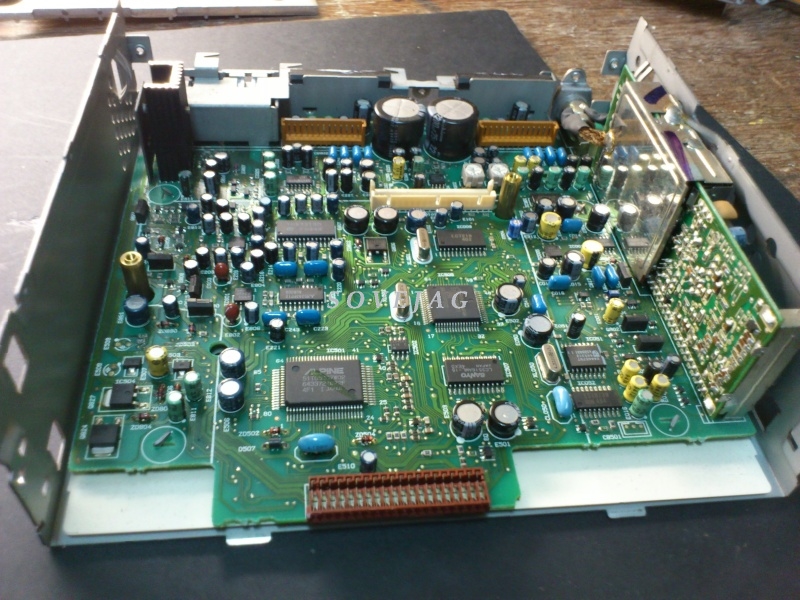

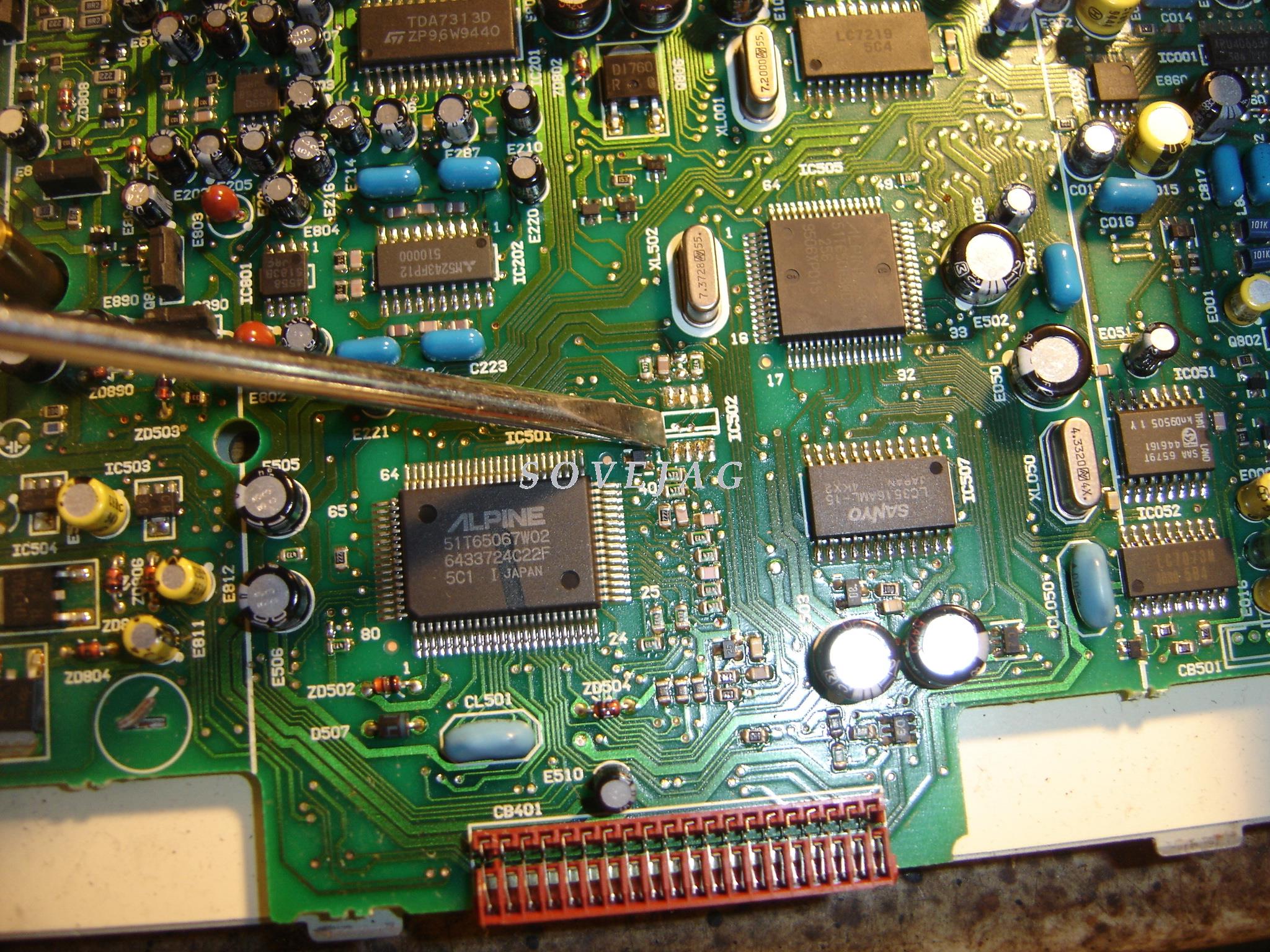

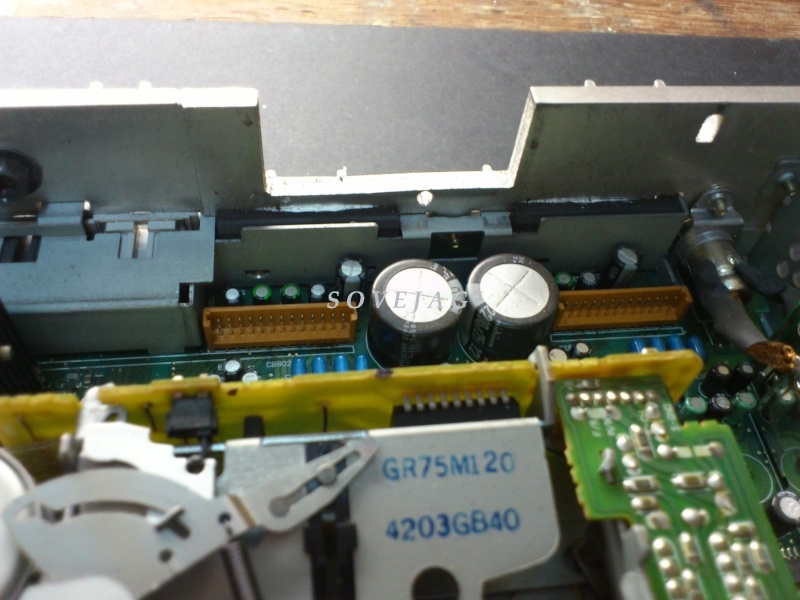

Une vue de la carte principale:

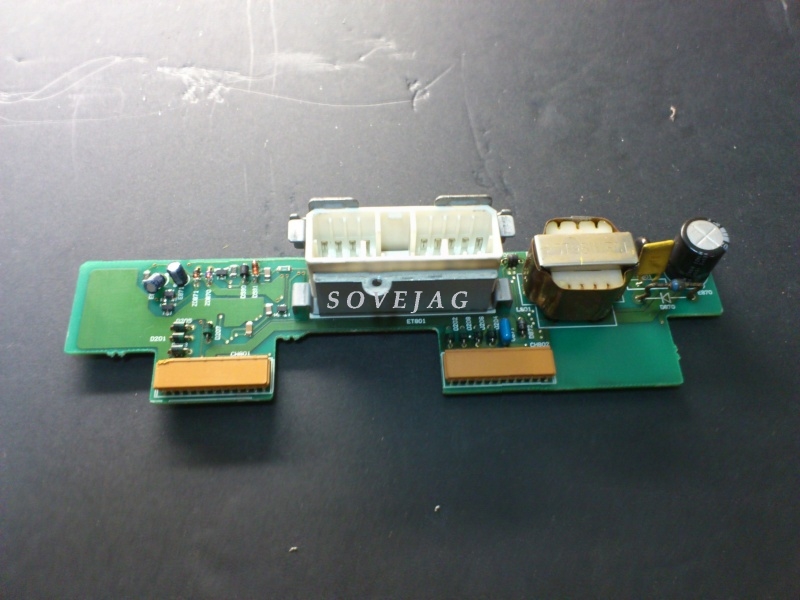

La carte alimentation:

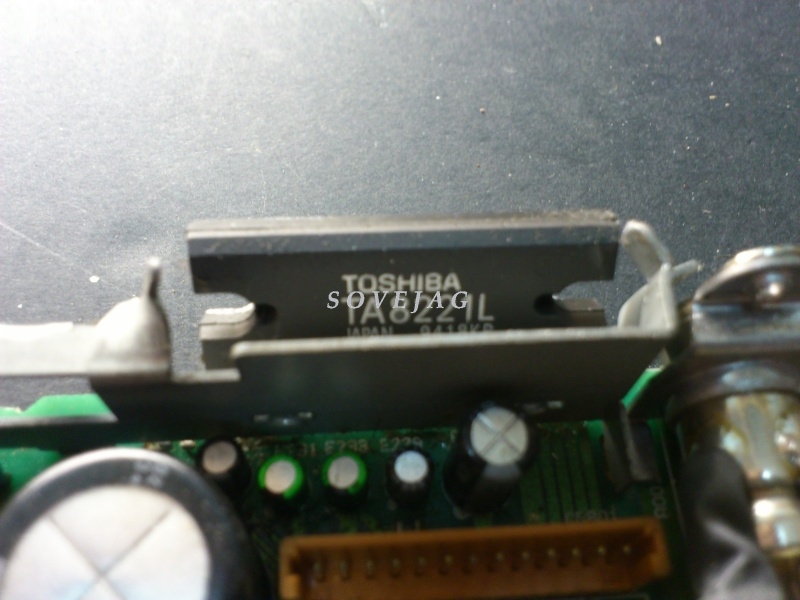

Les circuits d'amplification, montés avec de la graisse thermique sur la face arrière en alu qui sert de dissipateur.
Les circuits sont des TA8221 de Toshiba (il y en a 2), ils délivrent une puissance de 19W sur 4 Ohms et de 30W sur 2 Ohms.
Ils sont équipés de toutes les protections en interne (surcharge, court-circuit....):

CODE VERROUILLAGE

Il existe 2 solutions pour retrouver le code de verrouillage.
La première est d'utiliser un logiciel qui fonctionne avec le numéro de série de l'appareil ou alors contacter une entreprise spécialisée qui, avec le n° de série de l'autoradio, vous donne, moyennant finance, le code.
La deuxième solution est la lecture / écriture de la mémoire interne de l'autoradio. C'est une Eeprom série X24c01 situé juste en dessous du quartz.
Le code de verrouillage est enregistré sur cette mémoire. On peut soit lire le code soit personnaliser le code (celui que vous voulez):

Pour lire et écrire sur cette mémoire il faut un programmateur d'Eeprom.

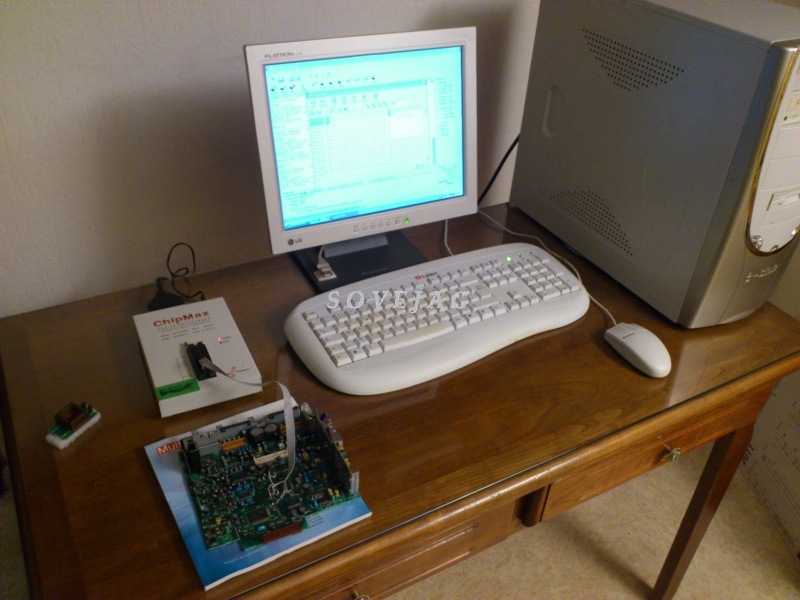

La photo précédente motre le lecteur eeprom + PC + carte autoradio.
En fait il n'est pas possible de lire à partir de la carte.
Il faut dessouder le circuit intégré de 8 "pattes" marqué X24C01 et ensuite de la placer sur le lecteur Eeprom.

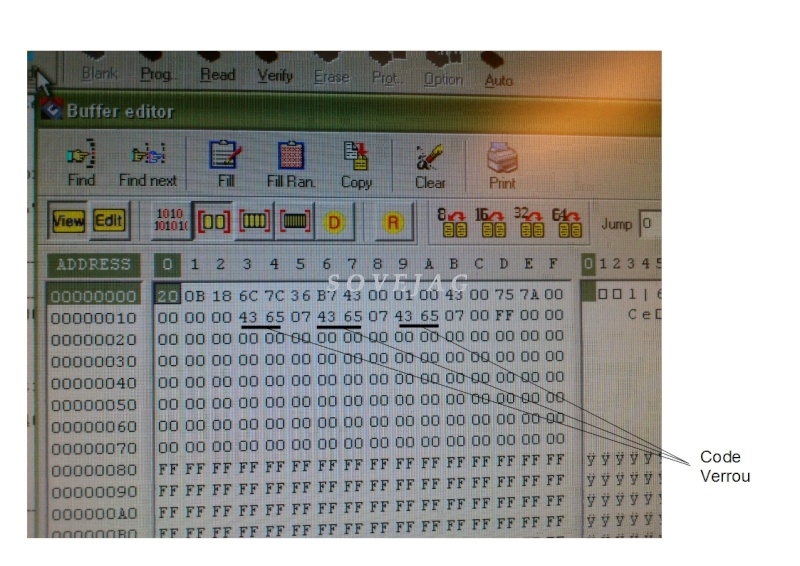

Une fois le composant sur le lecteur et avec un logiciel adéquat on obtient ce fichier:

La première ligne correspond aux pré-sélection des radios et la deuxième ligne au numéro du code radio.

A noté que la lecture fonctionne pour les AJ9500 et AJ9600. Très certainement sur d'autres autoradios à partir du moment où ils ont ce type de composant soudé sur la carte.

Sinon il y a une solution pour s'affranchir du code.

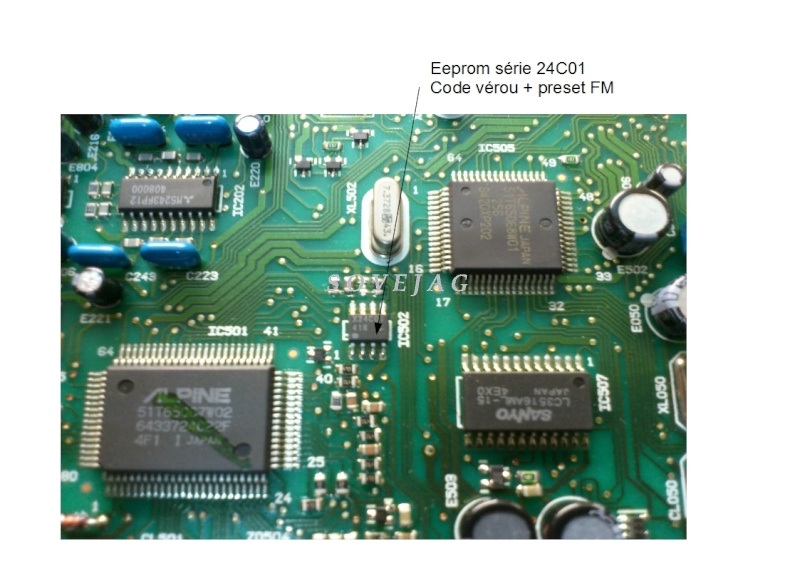

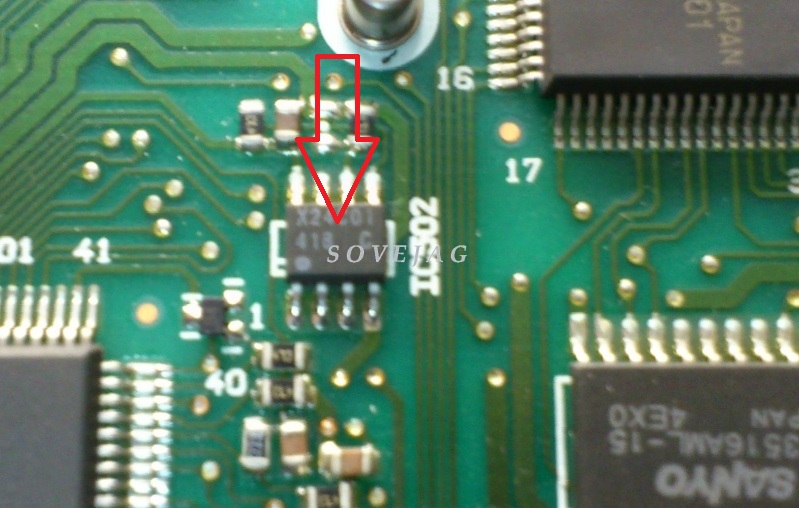

Il faut repérer le cicrcuit qui a en mémoire le code (24C01):

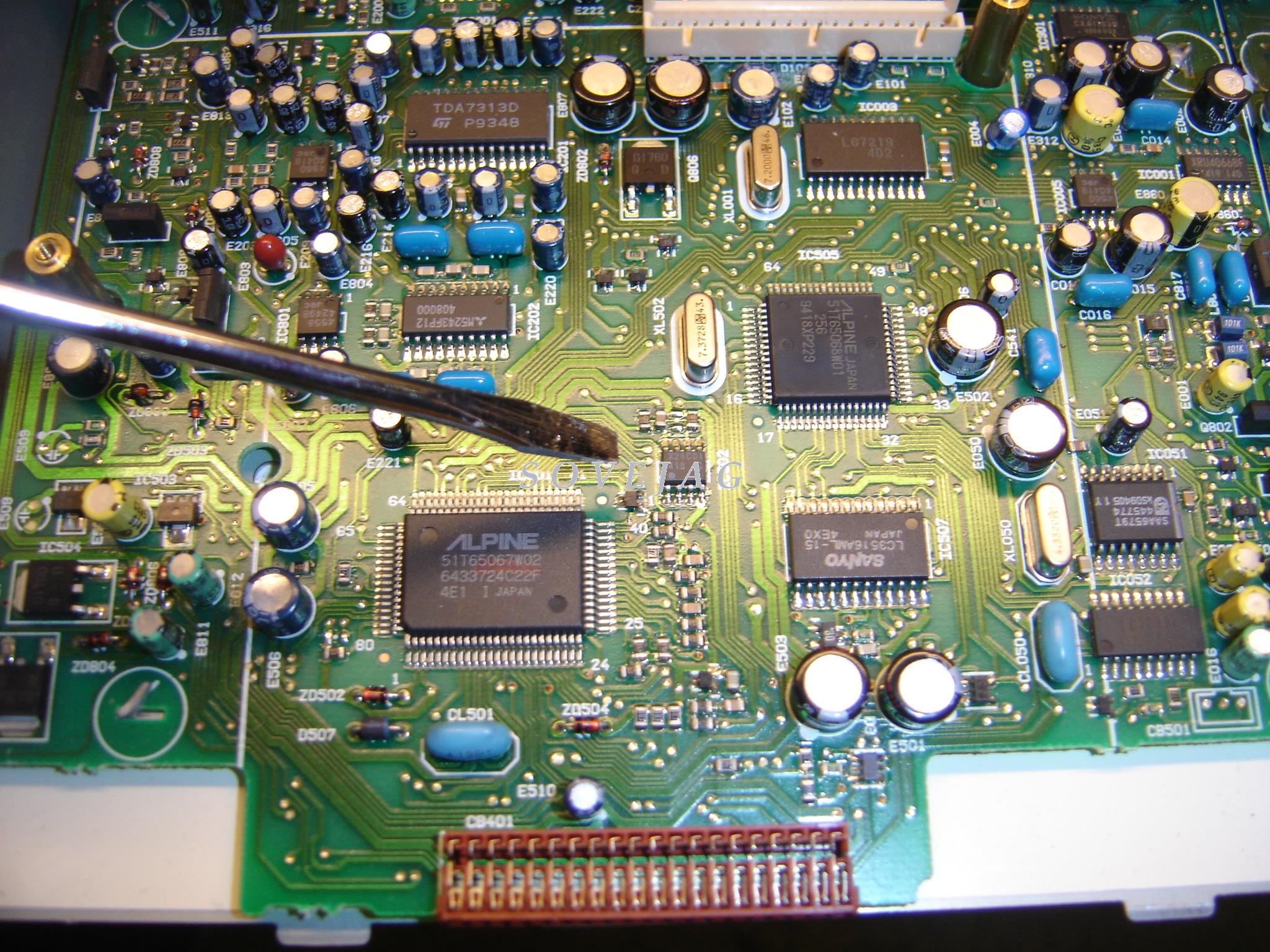

Il suffit ensuite de déssouder ce composant :

Voilà votre code est désormais : 1111

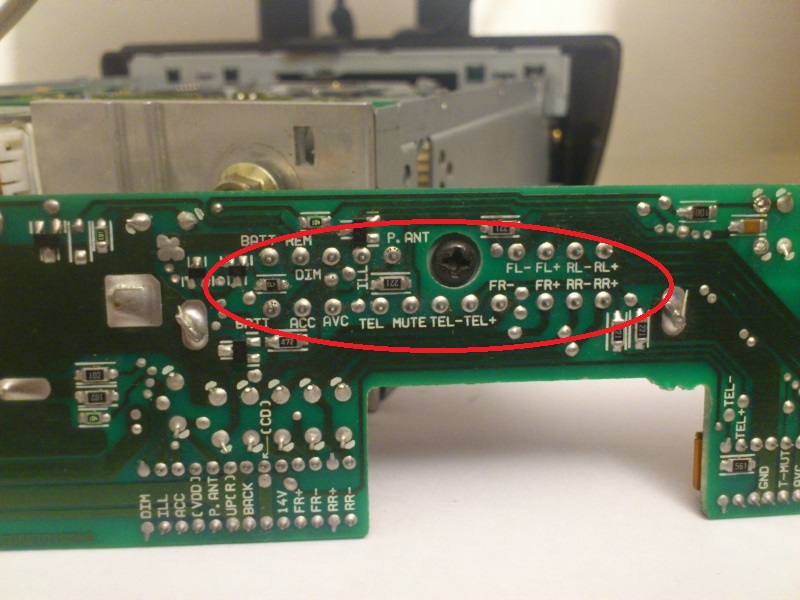

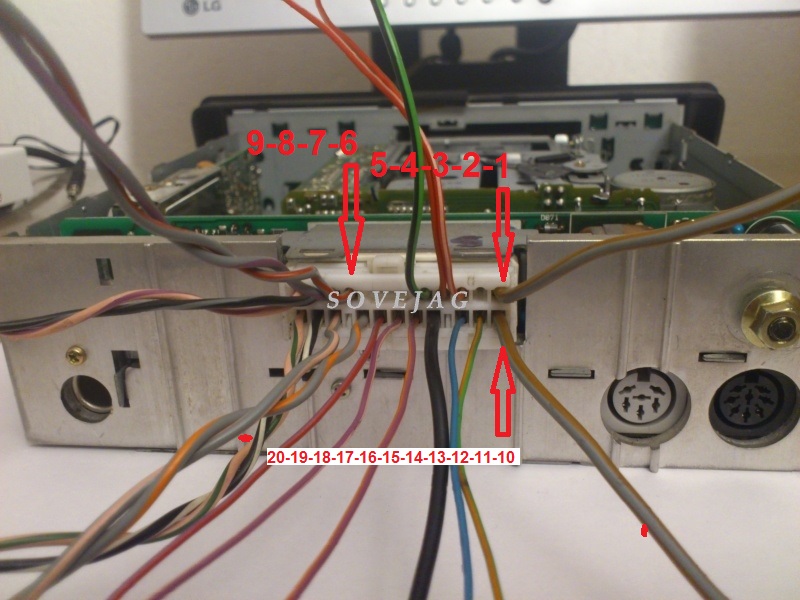

Voici le cablage de l'autoradio:

Légende:

- 1: +12V
- 2: NC
- 3: Eclairage
- 4: Dimmer overdrive
- 5: Alim antenne
- 6: HP Avant gauche -
- 7: HP Avant gauche +
- 8: HP Arrière gauche -
- 9: HP Arrière gauche +
- 10: +12V
- 11: +Accessoire
- 12: Information vitesse 18km/h -> 20Hz
- 13: Masse
- 14: Téléphone
- 15: Téléphone
- 16: Téléphone
- 17: HP Avant droit -
- 18: HP Avant droit +
- 19: HP Arrière droit -
- 20: HP Arrière droit +

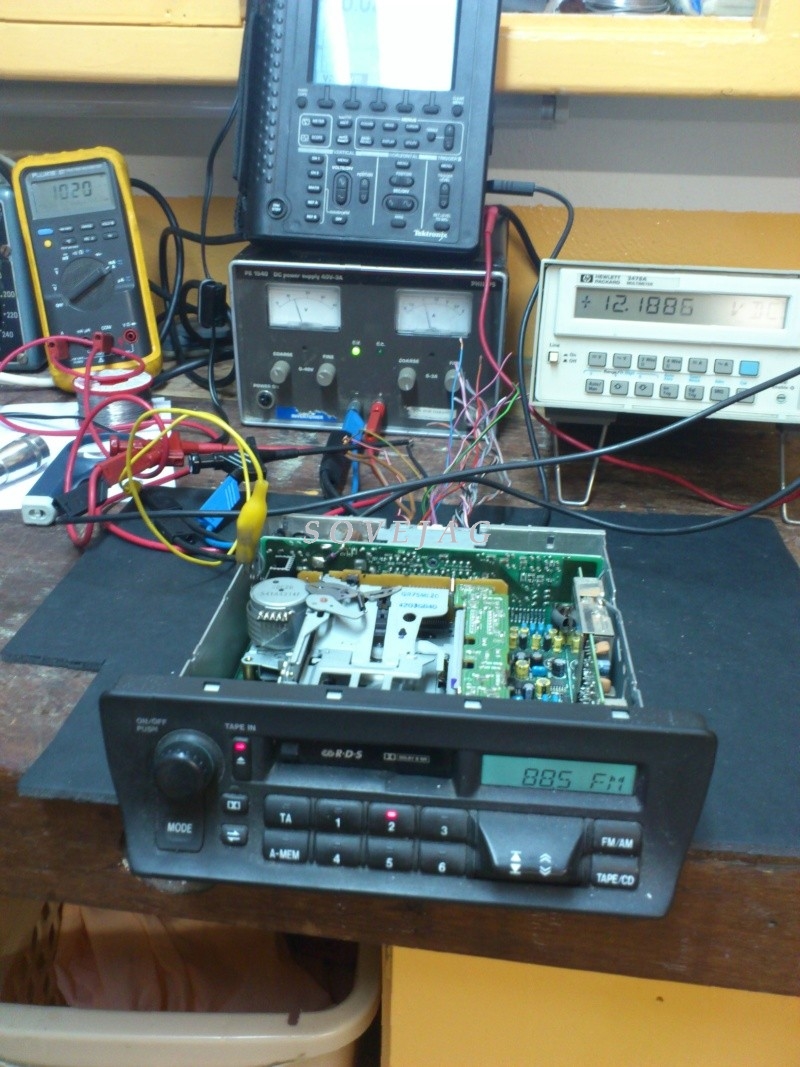

Test d'un autoradio après un dépannage:
