EQUIPEMENT TROISIEME FEU STOP

Voici un dossier sur le montage d'un 3ème feu stop

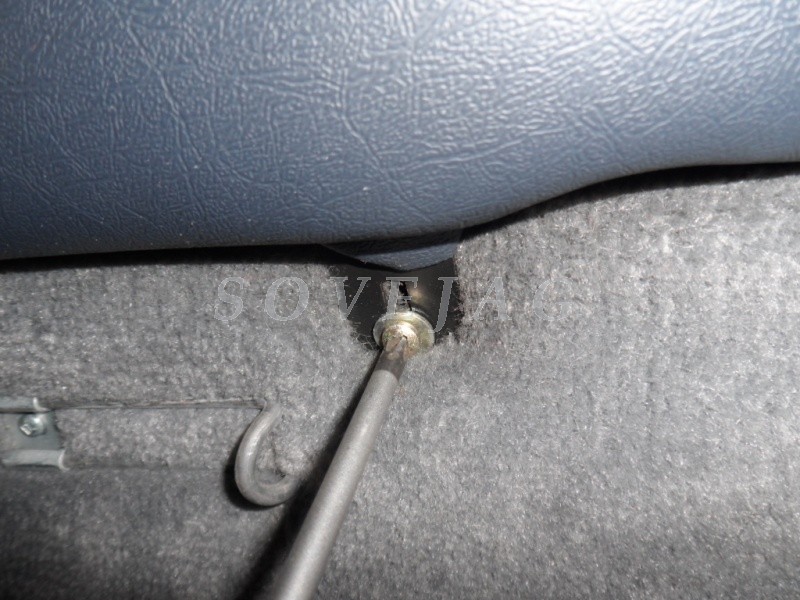

Tout d'abord, il faut enlever l'assise arrière, en démontant les 2 vis cruciforme (sous l'assise):

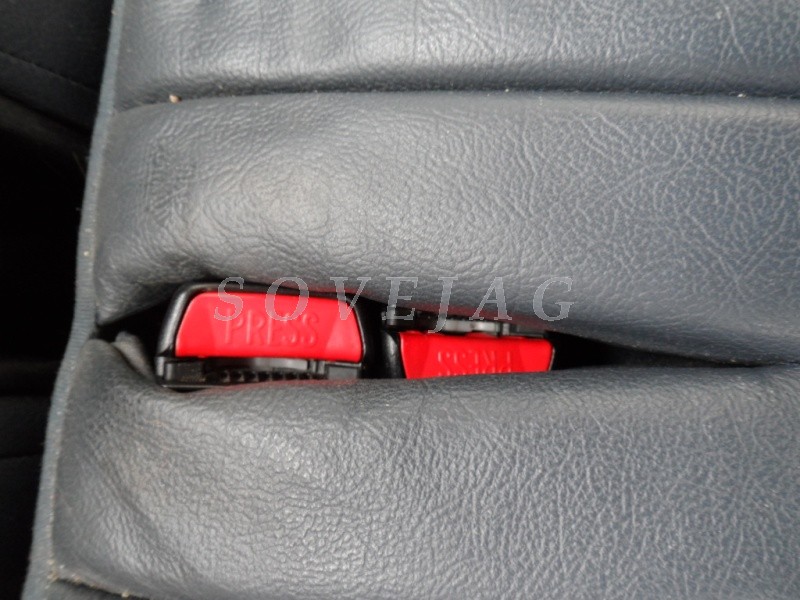

Faire sortir les ceintures par les deux trous prévus à cet effet:


Enlever le dossier, en démontant les 4 vis cruciformes (sous le dossier). Une fois les vis enlevées, il faut lever le dossier, pour le déboiter de ses 4 pattes métalliques fixées en haut:

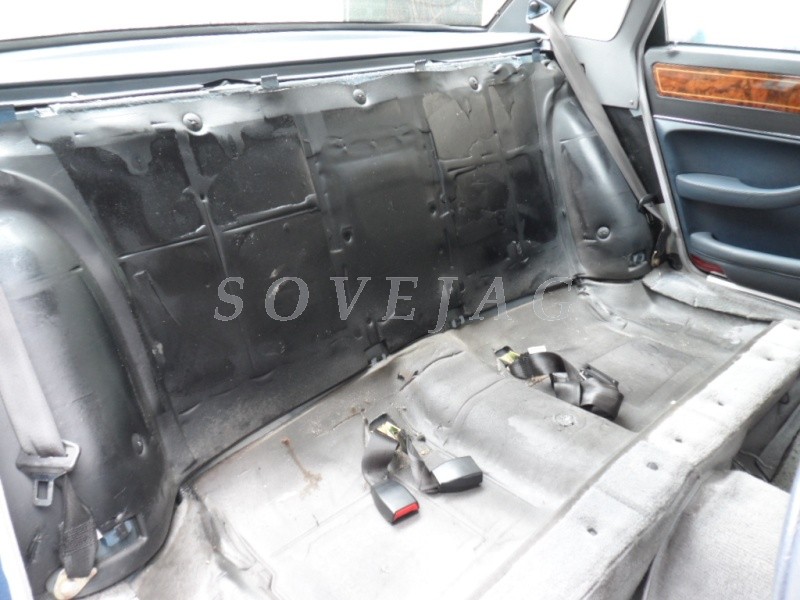

Voila ce que ça donne, une fois les sièges enlevés:


Enlever la plage arrière. Certaines ont des petits haut-parleurs (tweeter), il faut les enlever. Déboiter le tweeter de son logement a l'aide d'un petit tournevis plat:

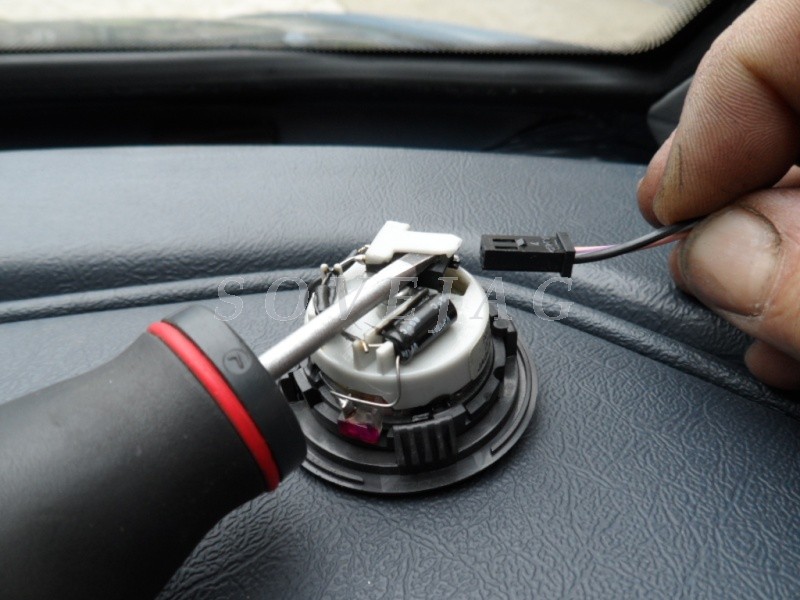

Débrancher sa fiche en levant le petit ergot blanc, et en tirant sur la petite fiche noir:

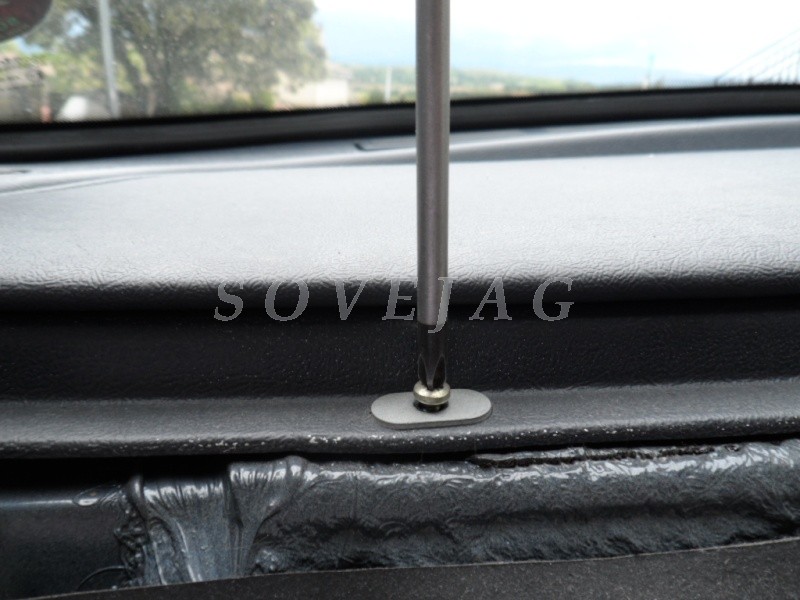

Enlever la plage arrière, en démontant les deux vis cruciforme avec leur rondelle plate:

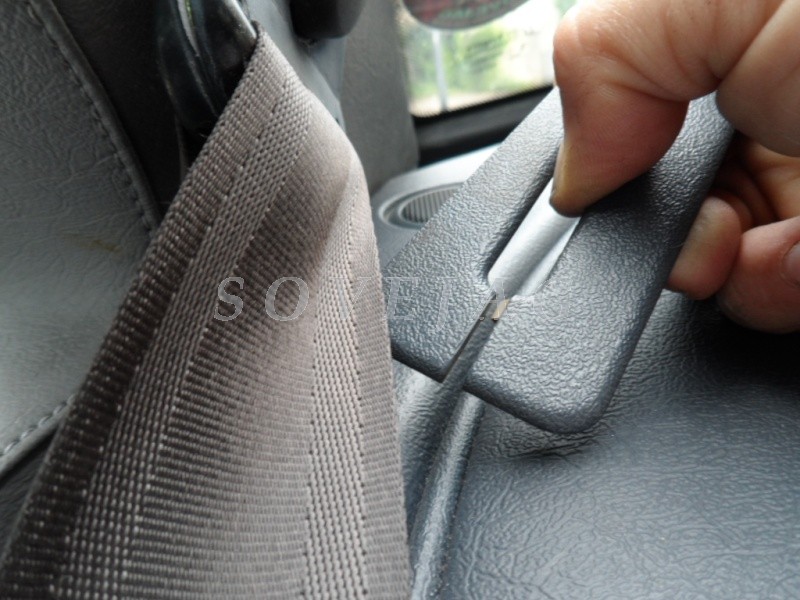

Ensuite déboiter de leur logement les caches plastique des ceintures:

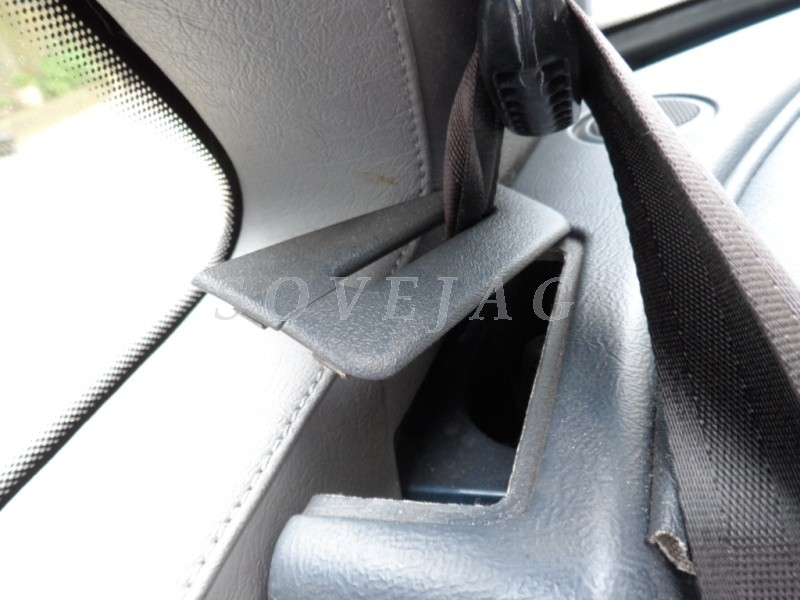

Ecarter pour faire sortir la ceinture, ensuite sortir la plage arrière en la tirant vers l'avant:

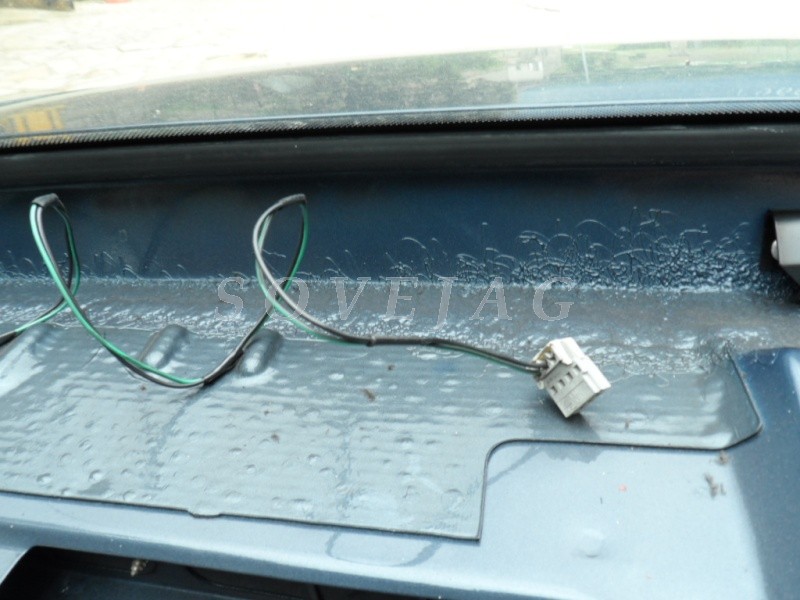

Sous l'emplacement de la plage arrière, vous allez trouver une fiche avec un long fil, c'est l'alimentation du 3ème feu stop. Toutes les Jaguar ont ce faisceau prémonté (les fiches changent selon les années)


Dans ce cas, il faut couper le faisceau avant la fiche et y raccorder les deux fils du feu stop. Un essai avant le montage final:

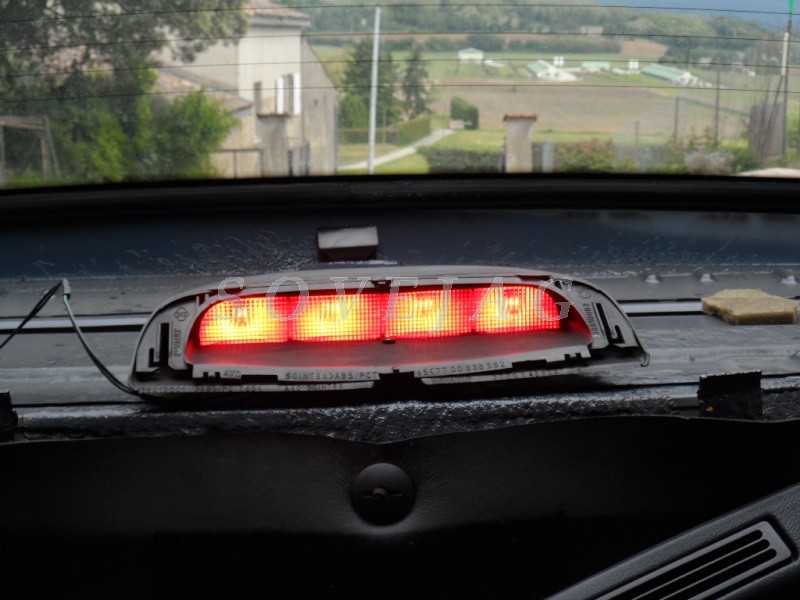

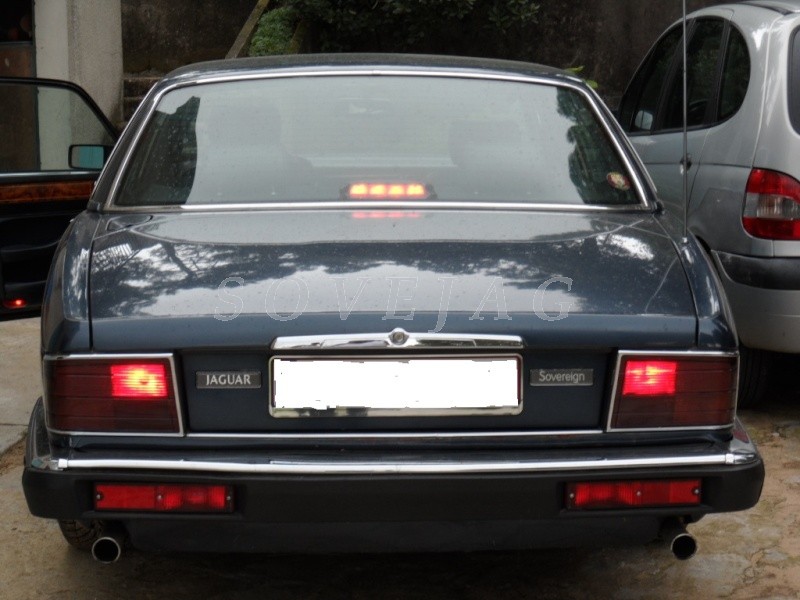

Deux choix sont possibles pour la fixation du feu. Le collage ou le fixer avec du ruban ou de la mousse double face. Le collage a été choisi ici. Voila le résultat après sa fixation:


Le plus dur est de trouver un feu stop adaptable, qui doit absolument provenir du bas d'un hayon ou coffre, derrière la vitre. Les feux fixés en haut ne peuvent pas être montés dans ce cas précis.

Un grand merci à Stéphane (Artisan Mécano sur le forum) pour avoir contribué à l'élaboration de ce bon dossier.
