Lecteur MP3 intégré

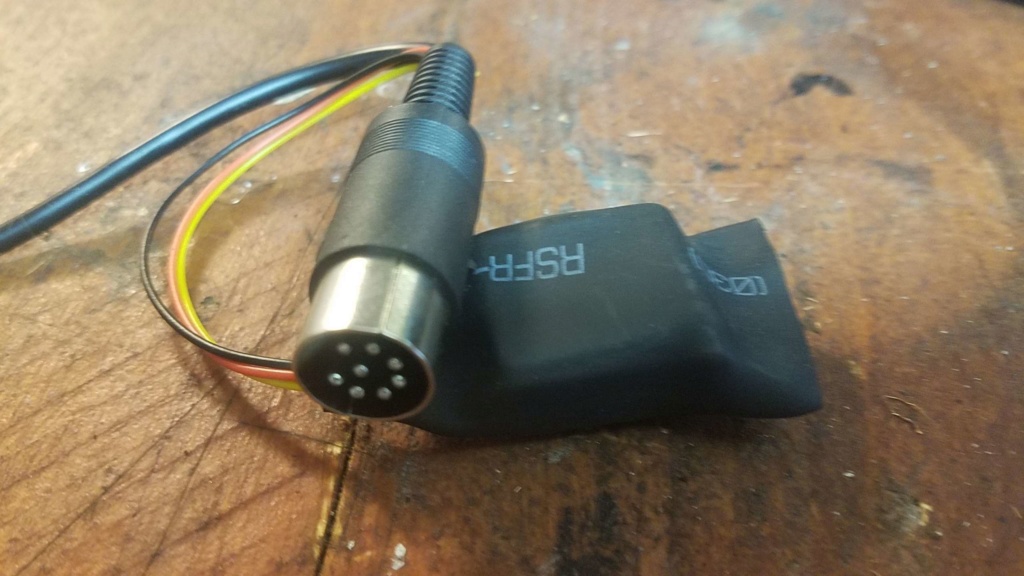

Ce petit dossier permet d'effectuer la lecture de musique mp3 depuis un smartphone, une clé usb ou une carte SD. Tout d'abord il faut avoir un lecteur de cassette avec une prise entrée M-mus pour chargeur CD (voir ICI). Il faut ensuite un émulateur de chargeur CD qui permet d'activer l'entrée CD et de fournir une entrée audio comme ce produit fabriqué par une membre du forum sovejag et en vente sur ebay pour une quarantaine d'euros :

Cet adaptateur simule la présence d'un chargeur CD et active l'entrée son lorsqu'on choisi CD sur l'autoradio.
Une fois cet adaptateur connecter il faut injecter de la musique sur la prise jack.
Pour cela il faut acheter ce petit lecteur qui est vendu sur Aliexpress pour une dizaine d'euros :

Il faut choisir le module pour une alimentation de 12V et éviter de prendre le modèle amplifié qui ne sert à rien.
Ensuite il faut lui trouver un emplacement.
Pour ma part j'ai choisi dans le cendrier puisque celui-ci ne m'est d'aucune utilité.
Il faut retirer le cendrier et prendre les mesures pour faire une plaque en alu qui se pose dessus.
Sur cette plaque on effectue un trou pour placer et fixer le module mp3 et on effectue 4 trous de 3mm aux quatre coins pour y placer des petites vis sur l'emplacement du cendrier.

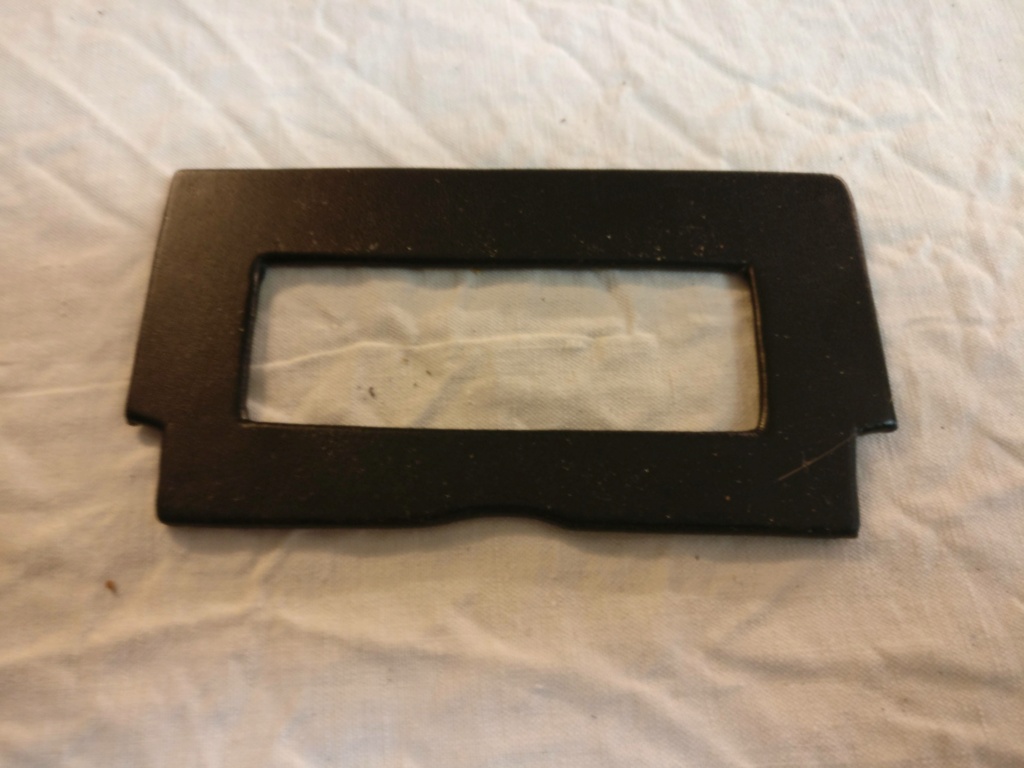

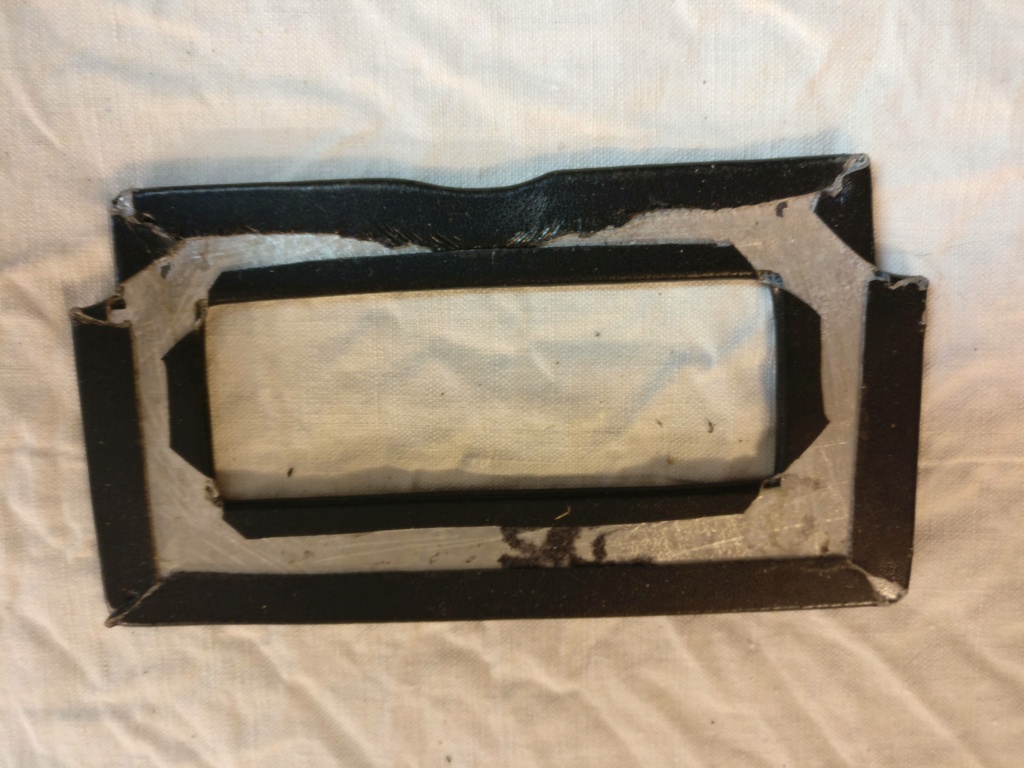

Puis on l'habille de simili cuir noir :

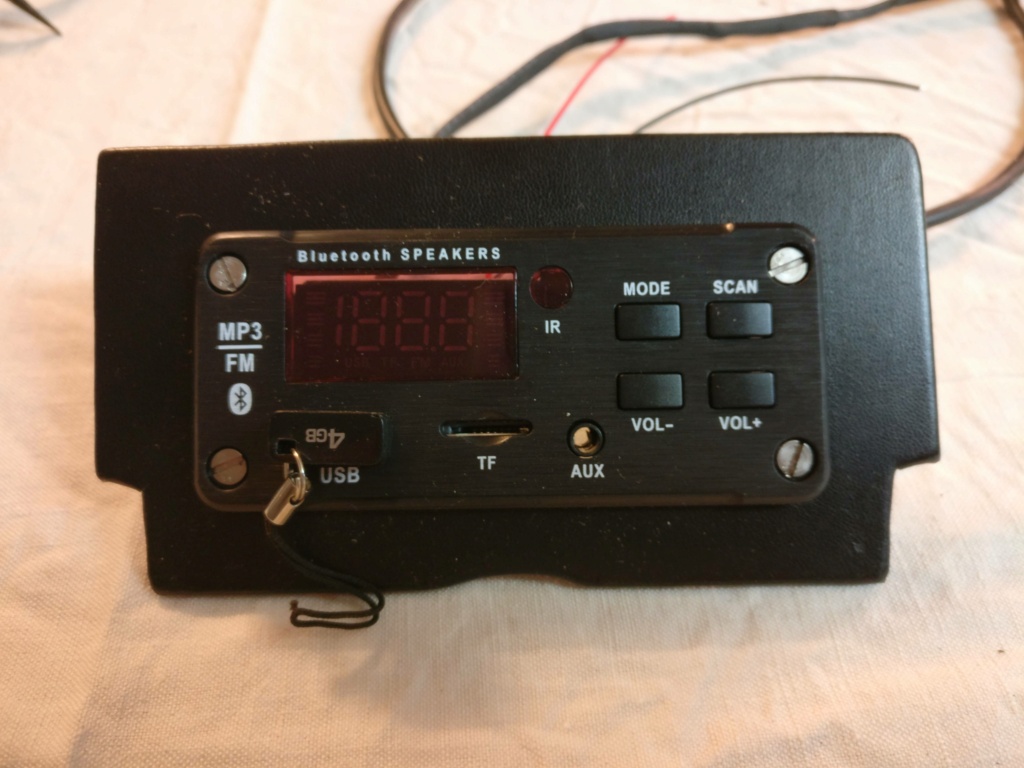

Puis on fixe le lecteur mp3 :

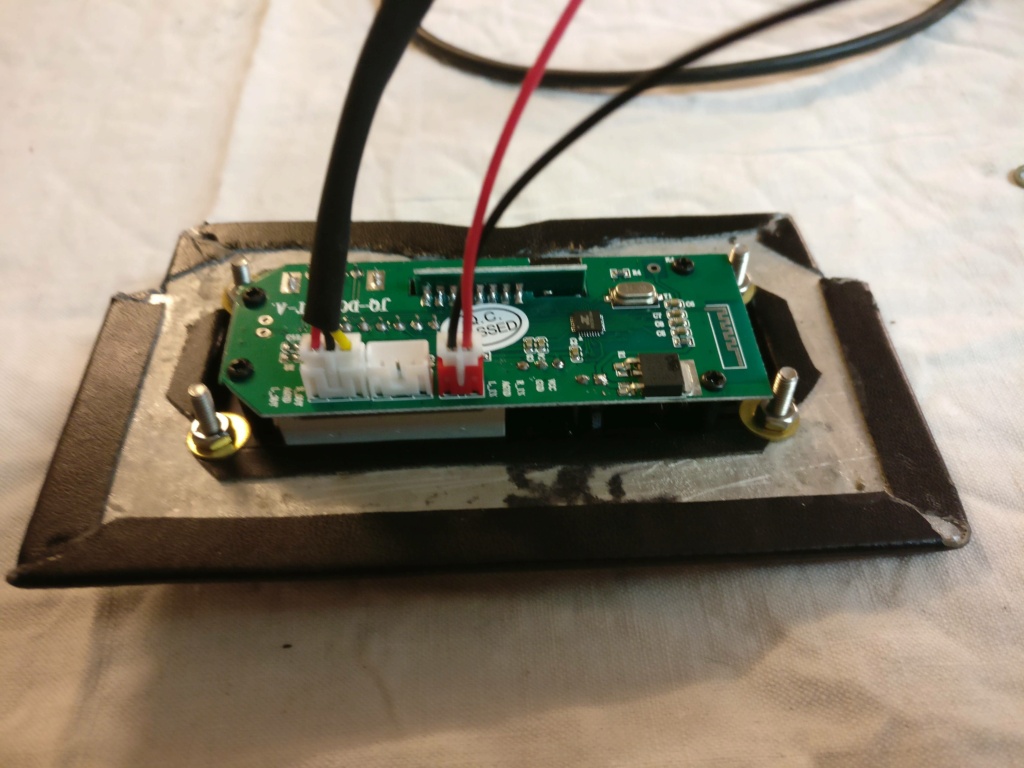

Sur l'arrière on procède au câblage.
On se sert des connectiques fournies.
Il faut une connectique pour l'alimentation (rouge (+) et noir (-)) et une connectique pour l'audio a 3 fils (Droit, gauche et masse) :

Au bout des fils on fixe une prise jack. Se servir d'un vieux câble jack (male ou femelle selon la nature du jack de l'émulateur) et le couper puis souder les fils entre ceux du module et du jack :

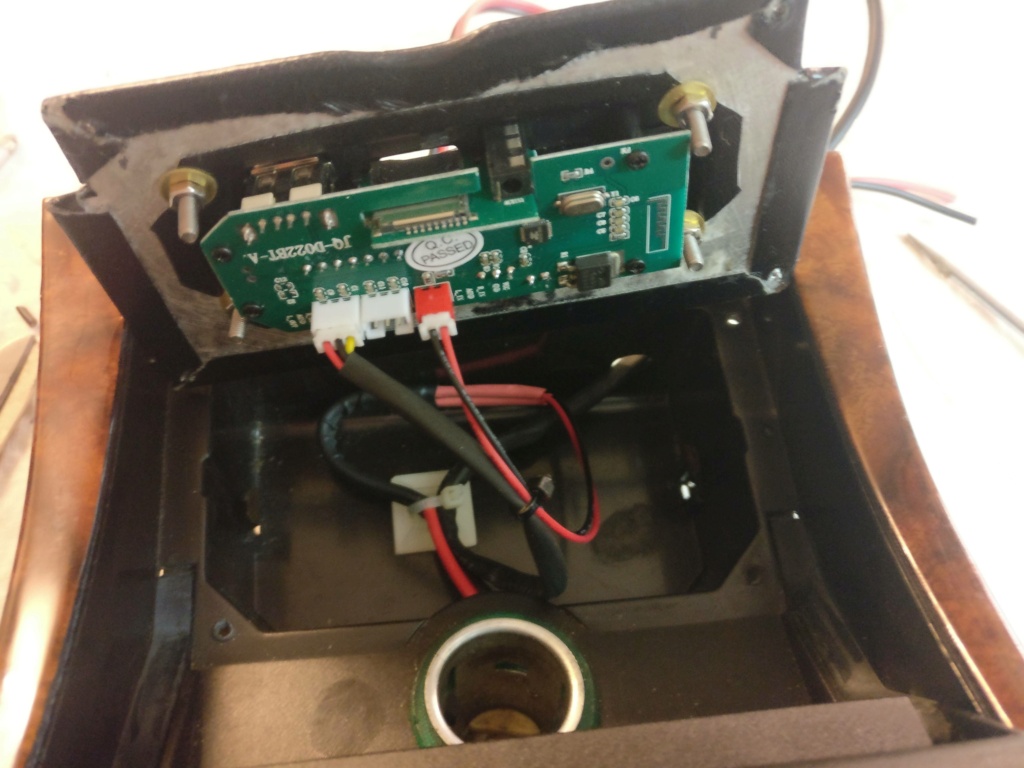

Après avoir posé des gaines on attache l'ensemble avec des colliers plastiques :

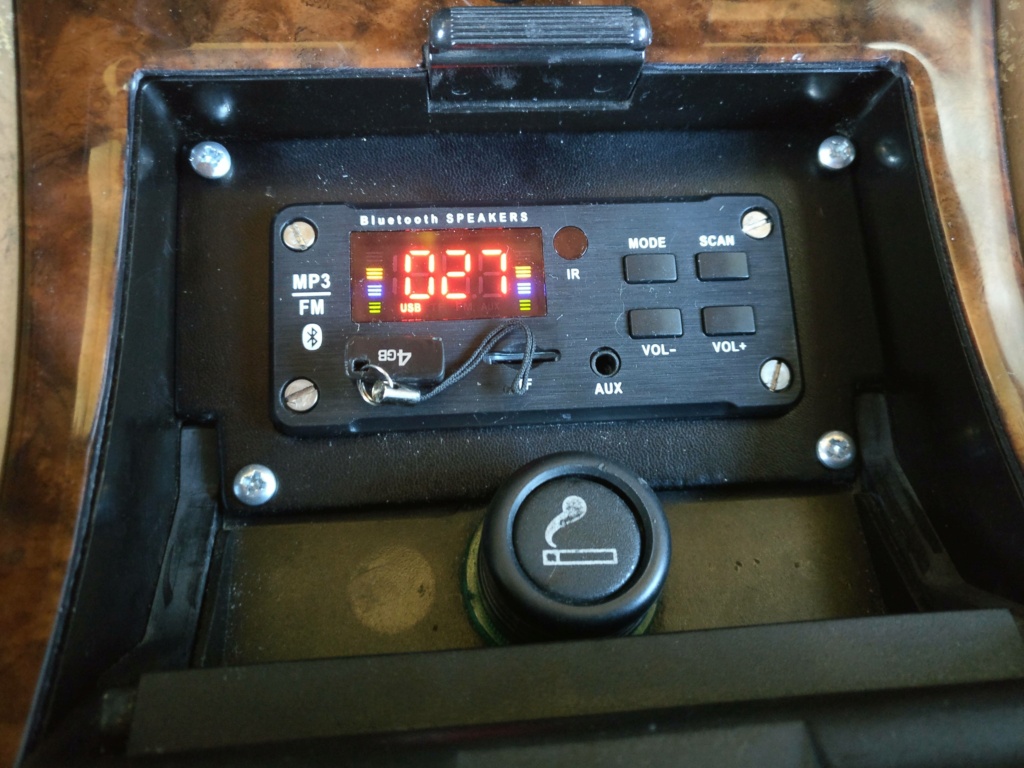

Puis on place la plaque sur le cendrier et on la fixe avec 4 petites vis :

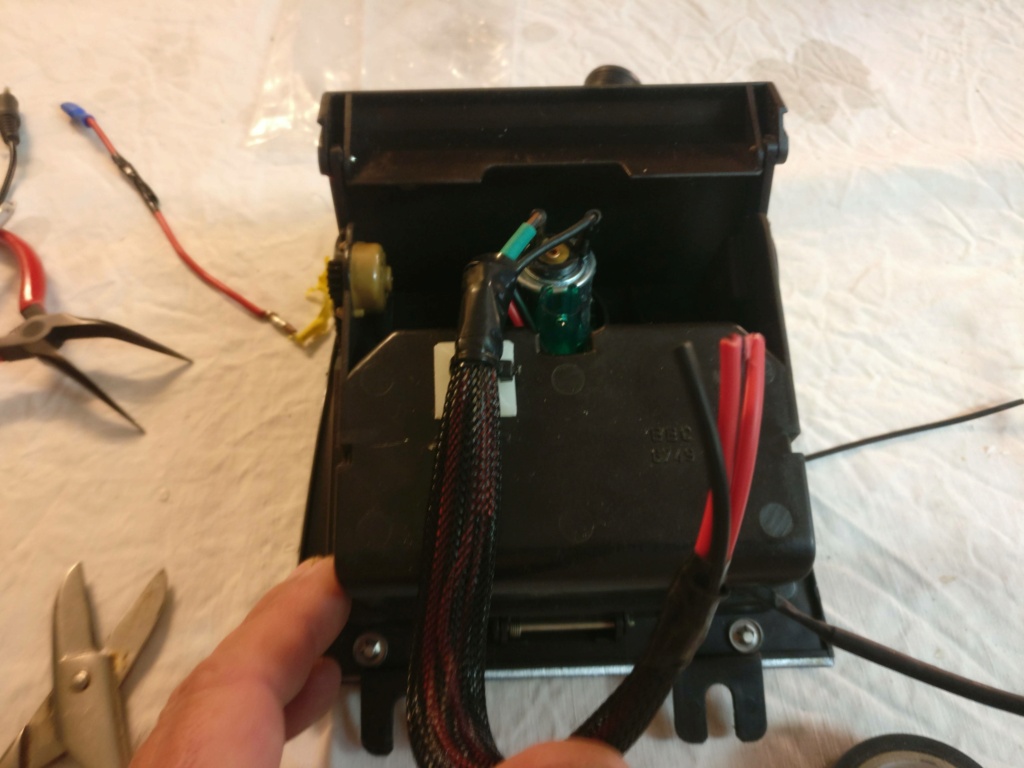

Pour l'alimentation il faut prendre un "+" après contact et pour la masse, il faut la raccorder au même endroit que celle de l'autoradio pour éviter les boucles de masse génératrices de sifflements moteur ou de parasites.
On raccorde la fiche jack à celle venant de l'émulateur.
Et on effectue le test en mettant l'autoradio sur la fonction CD :

Voilà le système est d'assez bonne qualité il suffit de placer une source (carte SD ou usb) ou appairer le téléphone avec la fonction BT.
