DIAGNOSTIQUER une PANNE ABS

Ce petit tuto va permettre de diagnostiquer une panne sur le système ABS.
Avant d'utiliser cette procédure il faut avoir au tableau de bord l'information "DEFAUT ANTILOCK".

Vérifier dans un premeir temps les fusibles:

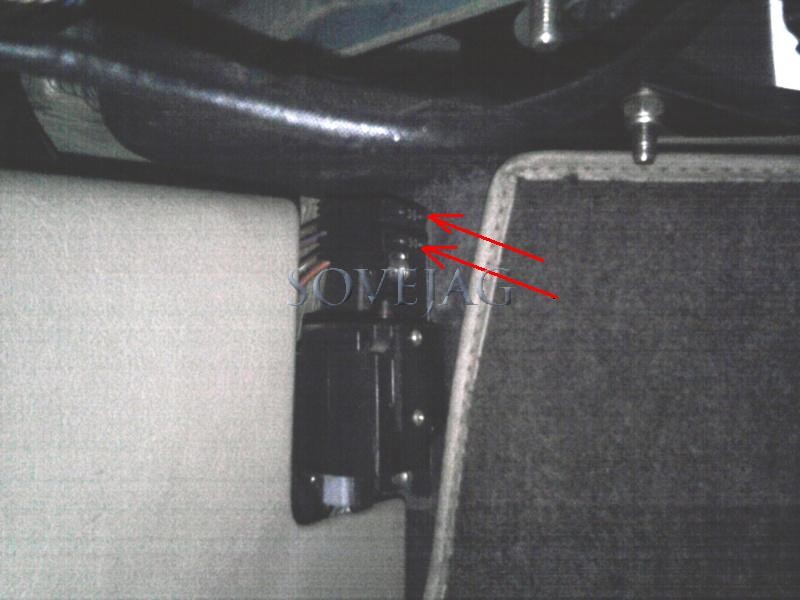

2 près du levier du capot (2 x 30A):

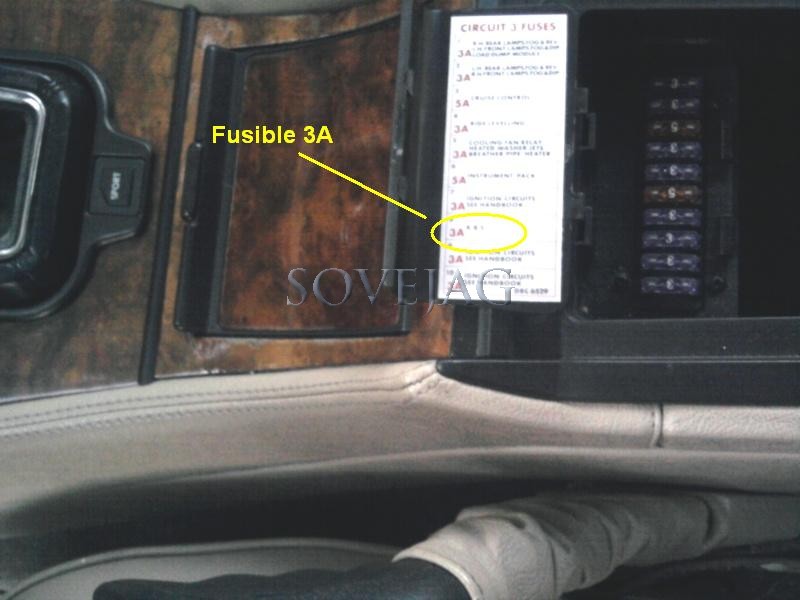

1 dans la boite sous l'accoudoir en position 7 ou 8 (3 Ampères):

Après le contrôle des fusibles, il faut aller à l'arrière du véhicule dans le coffre, côté gauche et dégarnir la moquette.

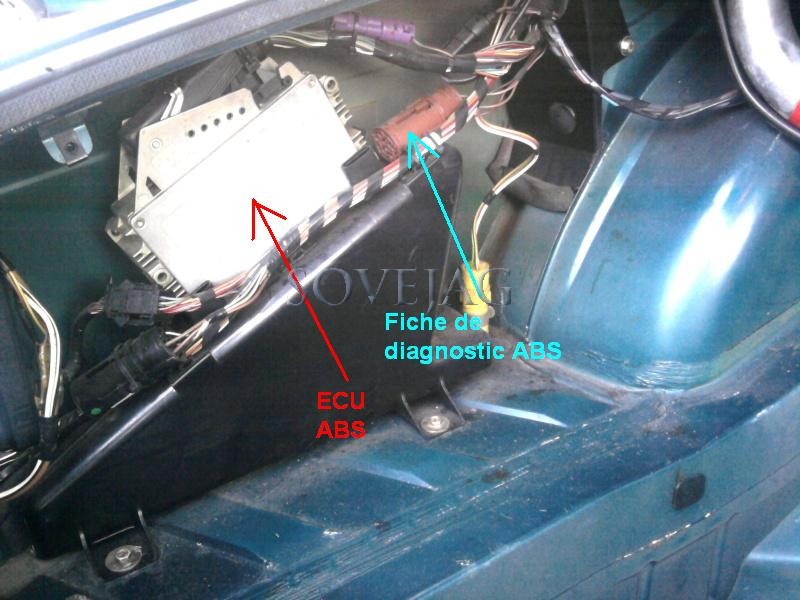

On aperçoit un boitier en alu qui est l'ECU de l'ABS (ref:DBC5422).

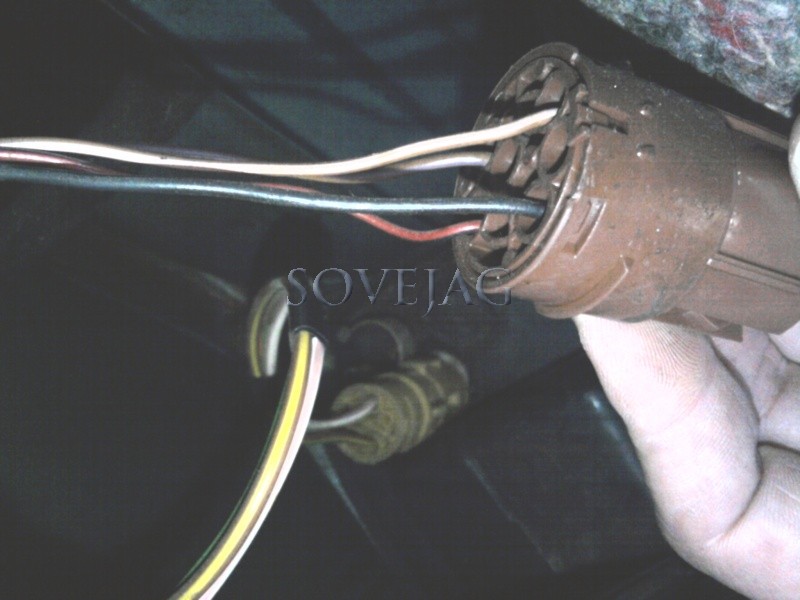

Repérer la fiche marron à 4 fils.

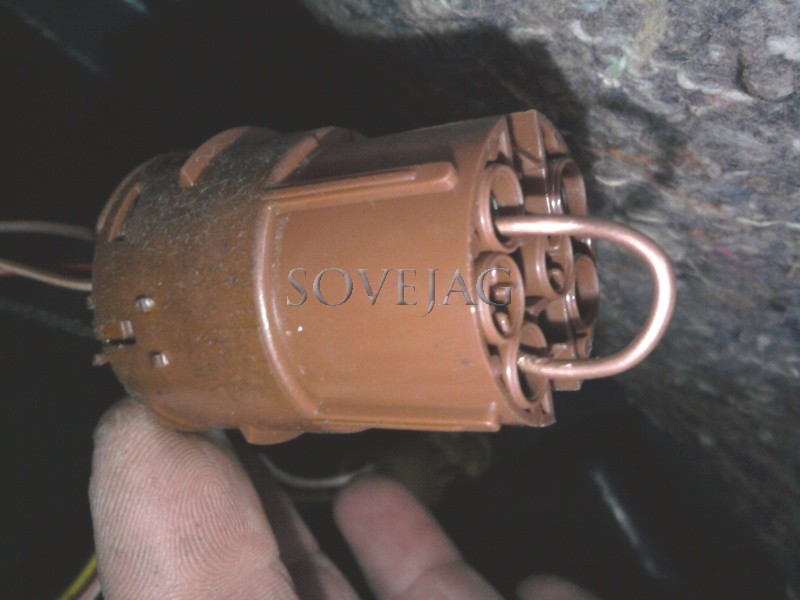

Repérer les 2 fils "marron-rose" et "noir" et les schunter:

.

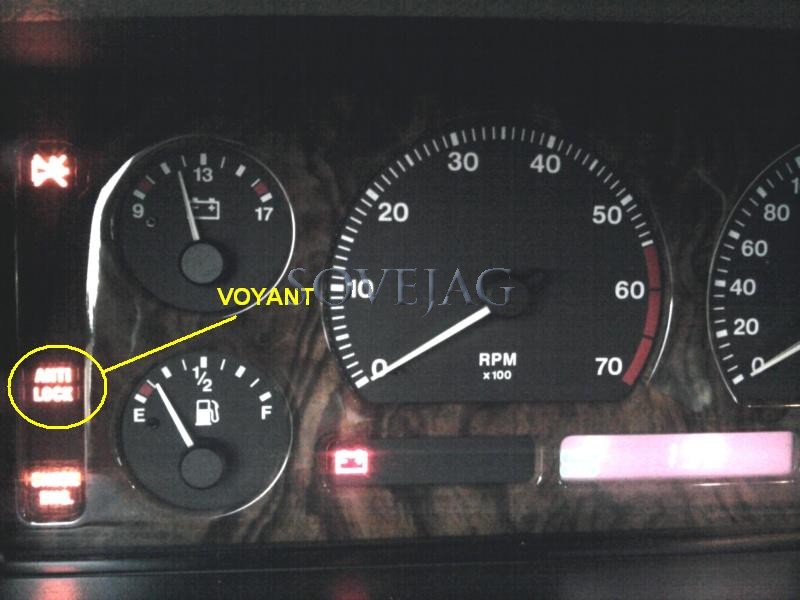

Retourner au volant du véhicule, mettre le contact et regarder le clignotement du témoin:
- Compter les coups brefs (ce qui donnera le premier chiffre)
- Après la première série de coups brefs un laps de temps (2s) sépare une autre série. noter le nombre de coups brefs de la seconde série ce qui donnera le deuxième chiffre.
Exemple: 2 coups brefs, une pause (2s), 3 coups brefs, résultat: code défaut 23. Les deux séries se répètent indéfiniment.
Attention: il peut y avoir plusieurs défauts auquel cas deux trains de deux séries donne les deux codes défauts. Entre deux codes il y a un temps d'attente de 6.5 secondes.
Voici en image:

Les codes possibles sont:

CODES	DEFAUT	ACTION
11	- Problème de connection, manque de signal	- Vérification des connexions capteurs ABS
12	- Problèmle sur le calculateur d'ABS	- Changer le capteur
21	- Panne électrovanne principale	- Contrôler et changer si nécessaire
22	- Problème soupape d'admission avant gauche	- Contrôler et changer si nécessaire
23	- Problème sortie de soupape avant gauche	- Contrôler et changer si nécessaire
24	- Problème soupape d'admission avant droit	- Contrôler et changer si nécessaire
25	- Problème sortie de soupape avant droit	- Contrôler et changer si nécessaire
26	- Problème soupape d'admission	- Contrôler et changer si nécessaire
27	- Problème sortie de soupape valve arrière	- Contrôler et changer si nécessaire
31	- Défailance capteur de roue avant gauche statique	- Connectique, nettoyage et changement si necessaire
32	- Défaillance capteur de roue avant droit statique	- Connectique, nettoyage et changement si necessaire
33	- Défaillance capteur de roue arrière droit statique	- Connectique, nettoyage et changement si necessaire
34	- Défaillance capteur de roue arrière gauche statique	- Connectique, nettoyage et changement si necessaire
35	- Défaillance capteur de roue avant gauche dynamique	- Connectique,nettoyage et changement si necessaire
36	- Défaillance capteur de roue avant droit dynamique	- Connectique,nettoyage et changement si necessaire
37	- Défaillance capteur de roue arrière droit dynamique	- Connectique,nettoyage et changement si necessaire
38	- Défaillance capteur de roue arrière gauche dynamique	- Connectique,nettoyage et changement si necessaire
41	- Défaillance capteur de roue avant gauche dynamique	- Contrôler l'écartement entre capteur et roue dentée
42	- Défaillance capteur de roue avant droit dynamique	- Contrôler l'écartement entre capteur et roue dentée
43	- Défaillance capteur de roue arrière droit dynamique	- Contrôler l'écartement entre capteur et roue dentée
44	- Défaillance capteur de roue arrière gauche dynamique	- Contrôler l'écartement entre capteur et roue dentée
51	- Problème pression avant gauche	- Contrôle pression en sortie gauche
52	- Problème pression avant droit	- Contrôle pression en sortie droite
53	- Problème pression arrière	- Contrôle pression en sortie arrière
54	- Problème pression arrière	- Contrôle pression en sortie arrière
55	- Problème avant gauche	- Contrôle capteur, roue dentée et écartement
56	- Problème avant droit	- Contrôle capteur, roue dentée et écartement
57	- Problème arrière droit	- Contrôle capteur, roue dentée et écartement
58	- Problème arrière gauche	- Contrôle capteur, roue dentée et écartement
61	- Problème capteur de pression	- Contrôler le capteur et son alimentation
71	- Problème circuit capteur avant gauche	- Contrôle du capteur et du cablage Idem code 51
72	- Problème circuit capteur avant droit	- Contrôle du capteur et du cablage Idem code 52
73	- Problème circuit capteur arrière droit	- Contrôle du capteur et du cablage Idem code 53
74	- Problème circuit capteur arrière gauche	- Contrôle du capteur et du cablage Idem code 54
75	- Capteur avant gauche	- Contôler fixation ,roulement de roue, ecartement Idem code 35
76	- Capteur avant droit	- Contôler fixation ,roulement de roue, ecartement Idem code 36
77	- Capteur arrière droit	- Contôler fixation ,roulement de roue, ecartement Idem code 37
78	- Capteur arrière gauche	- Contôler fixation ,roulement de roue, ecartement Idem code 38

Nota: Les code défauts s'effacent lorsque le véhicule roule à une vitesse supérieure à 30km/h.
Si un capteur est défectueux il remonte souvent 3 codes distincts.
