ANTENNE ELECTRIQUE

Ce petit tuto pour présenter l'antenne électrique de la XJ308. Cette antenne avait le brin coincé et du coup j'ai procédé à un nettoyage complet et un reconditionnement total. Elle est opérationnelle.
En fin de tuto la méthode pour le ver et remettre le brin d'antenne.

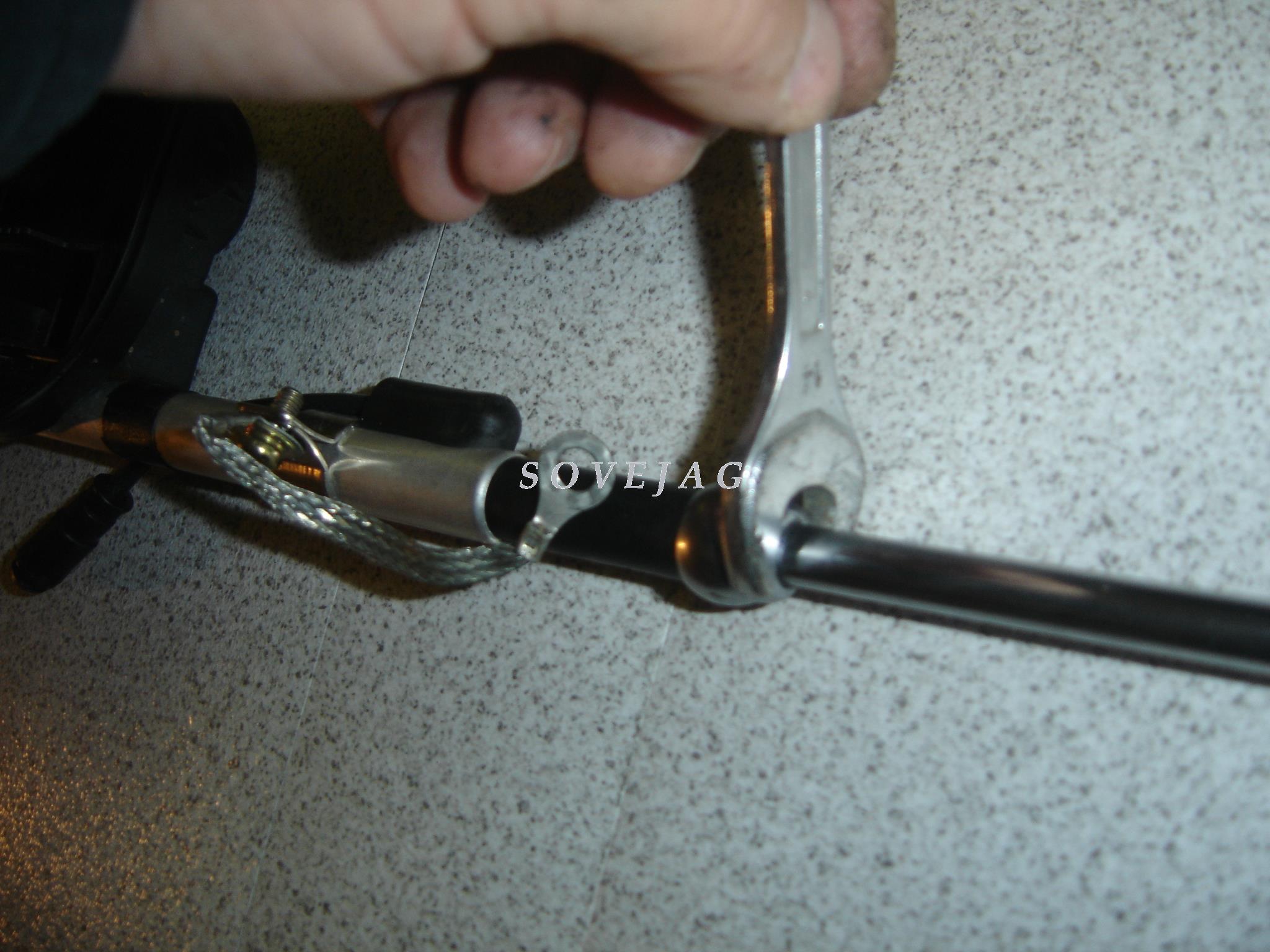

Pour enlever le brin il faut à l'aide de la clé plate de 14mm dévisser la base de l'antenne (extérieur).


Retirer l'écrou par le haut.
Ensuite il faut allumer l'autoradio et laisser l'antenne sortir tout en la tenant et attendre que le brin sorte.

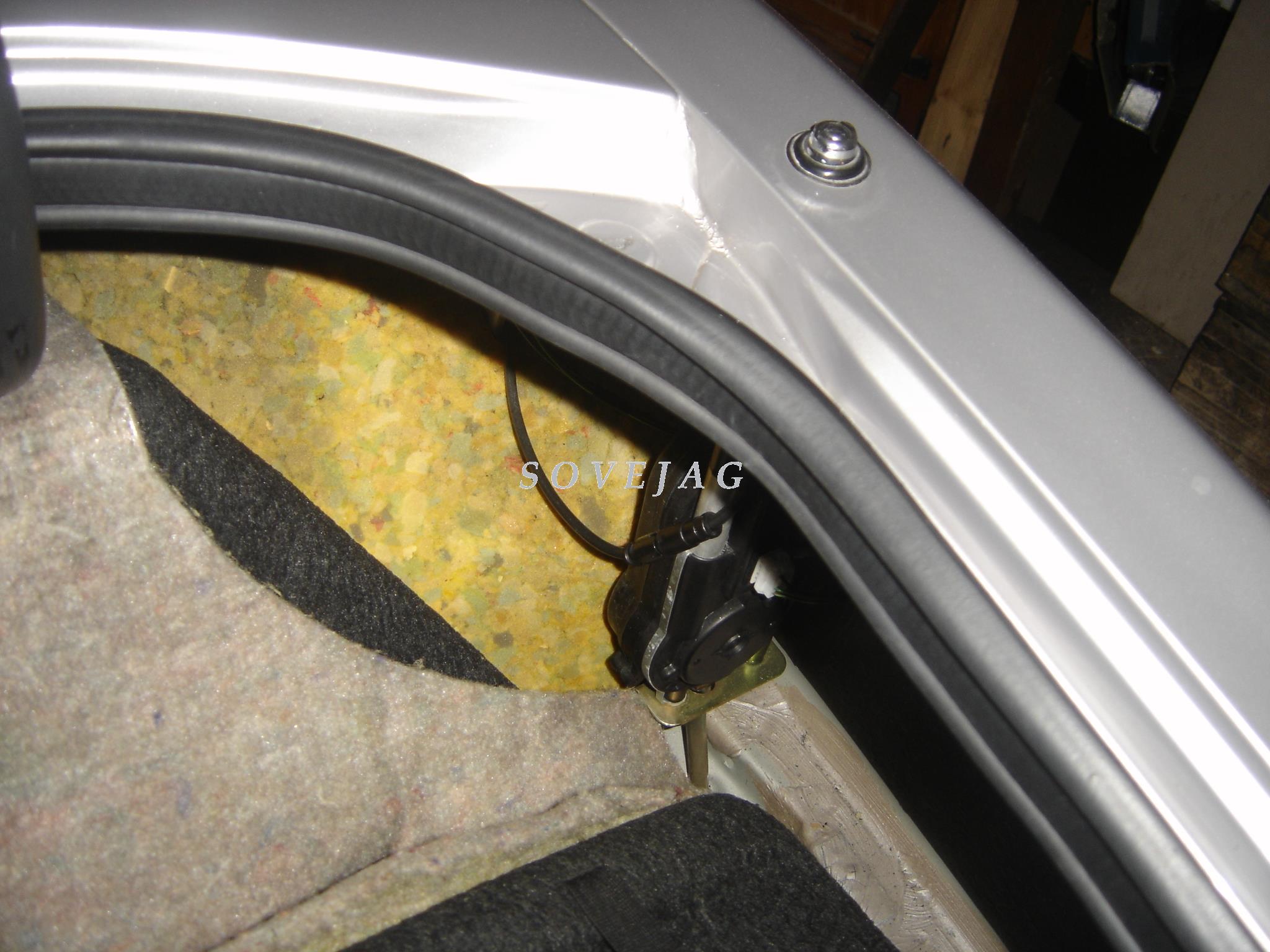

A l'intérieur démonter la fixation de l'antenne. Débrancher la fiche électrique, le fil d'antenne (Attention au tuyau d'évacuation de l'eau en fond d'antenne):


Ici l'antenne est montée avec son brin pour voir comment le brin est capté à l'intérieur.


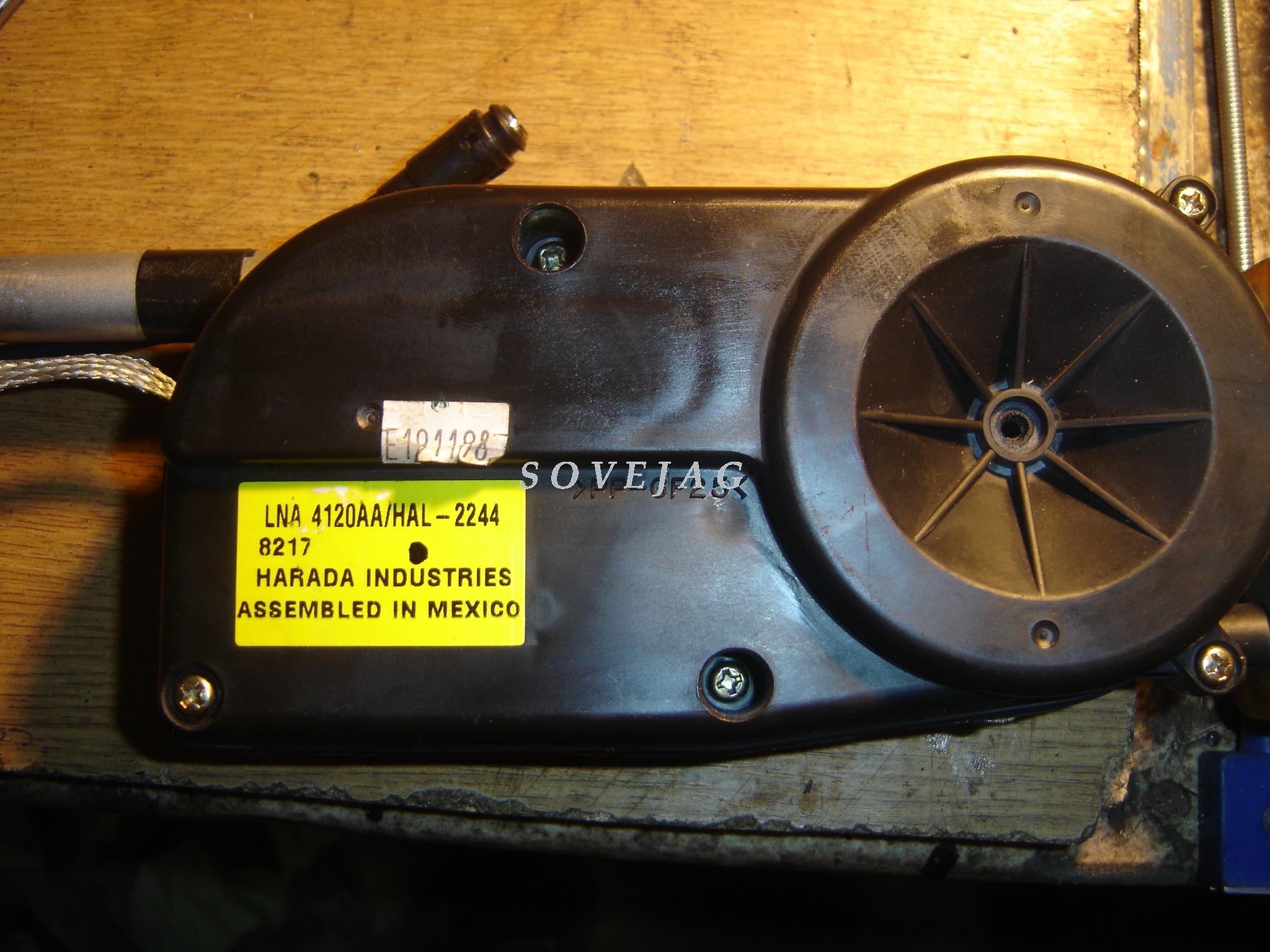

Enlever les 6 vis du capot et retirer le capot.

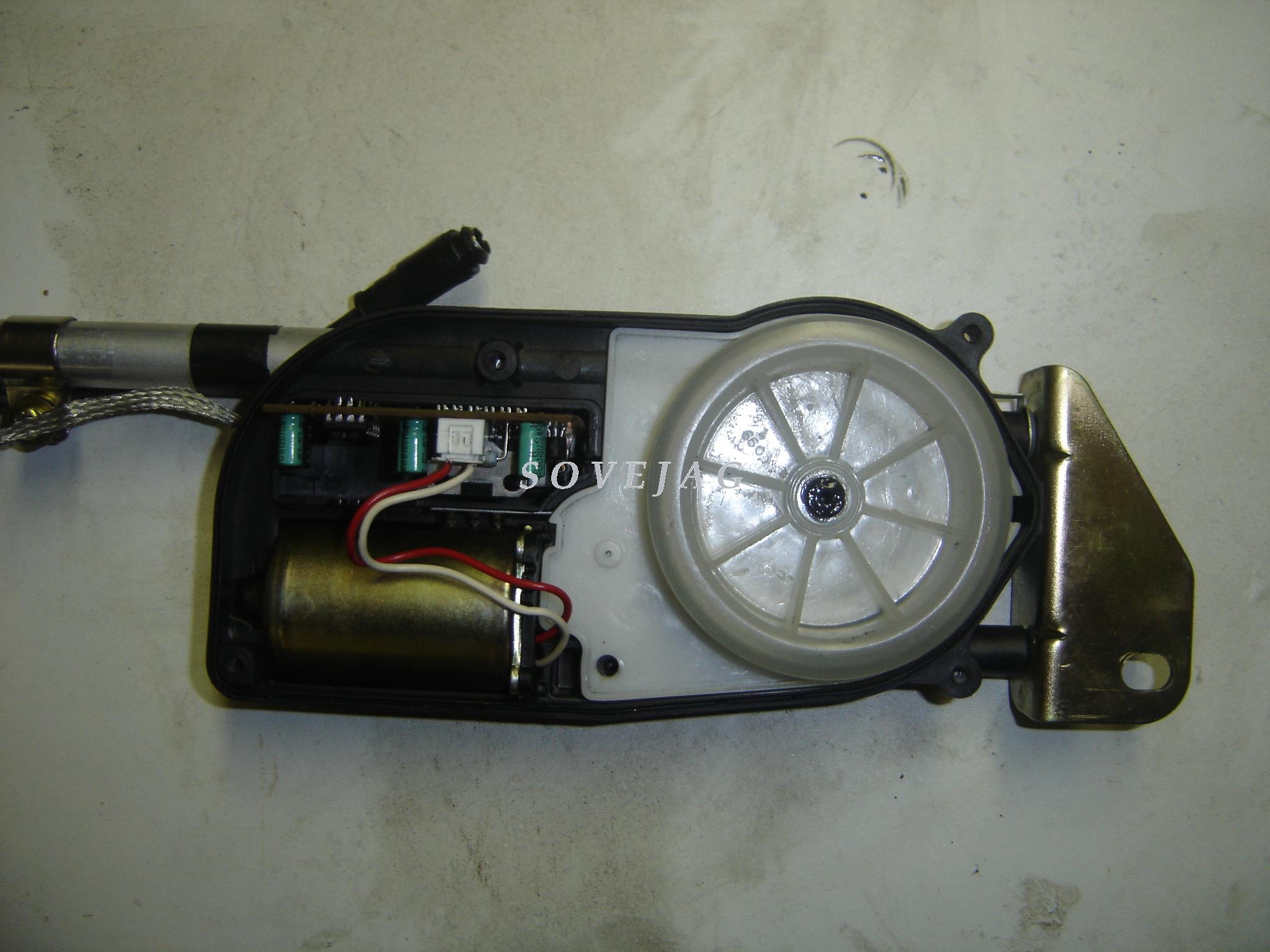

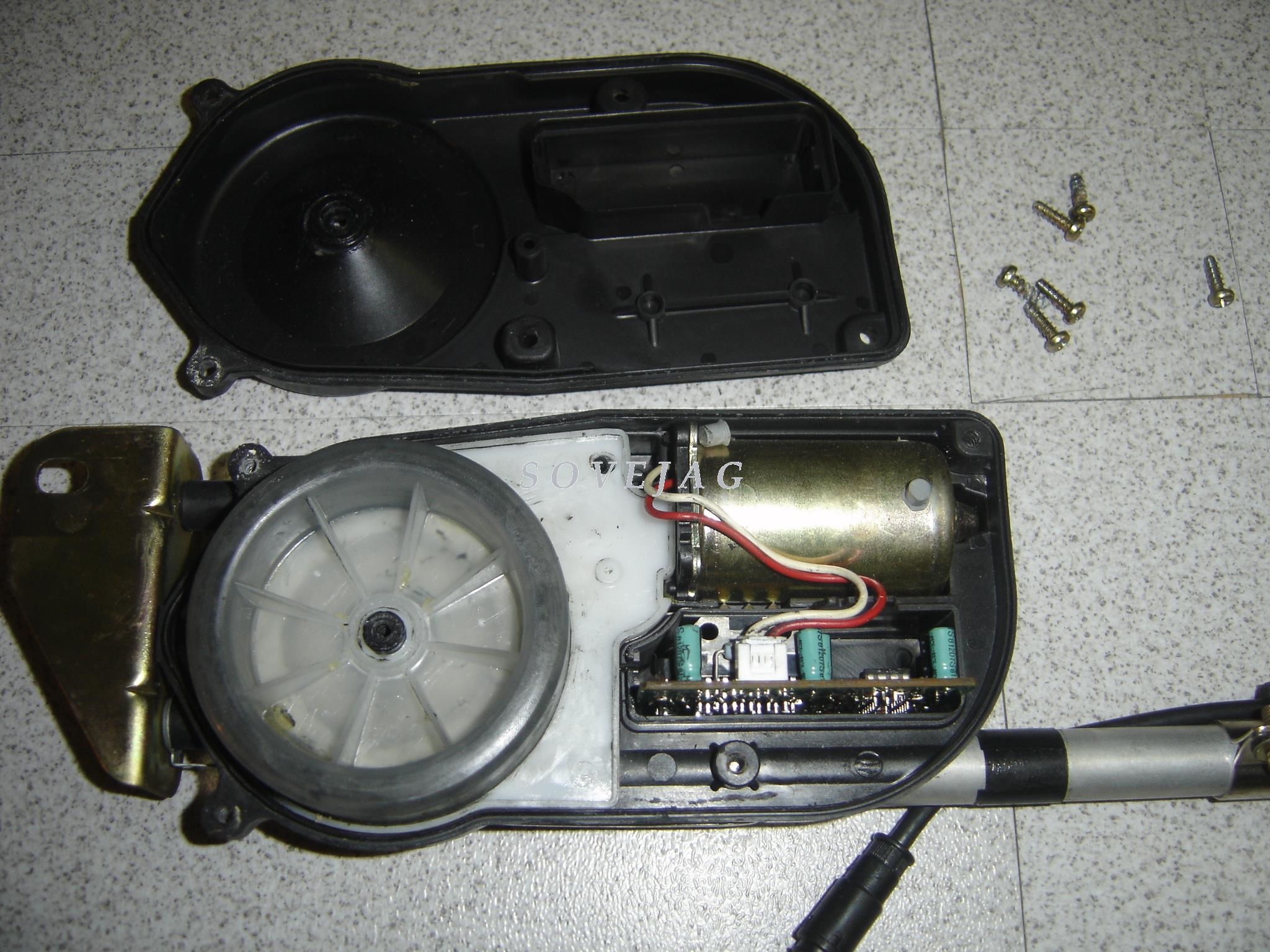

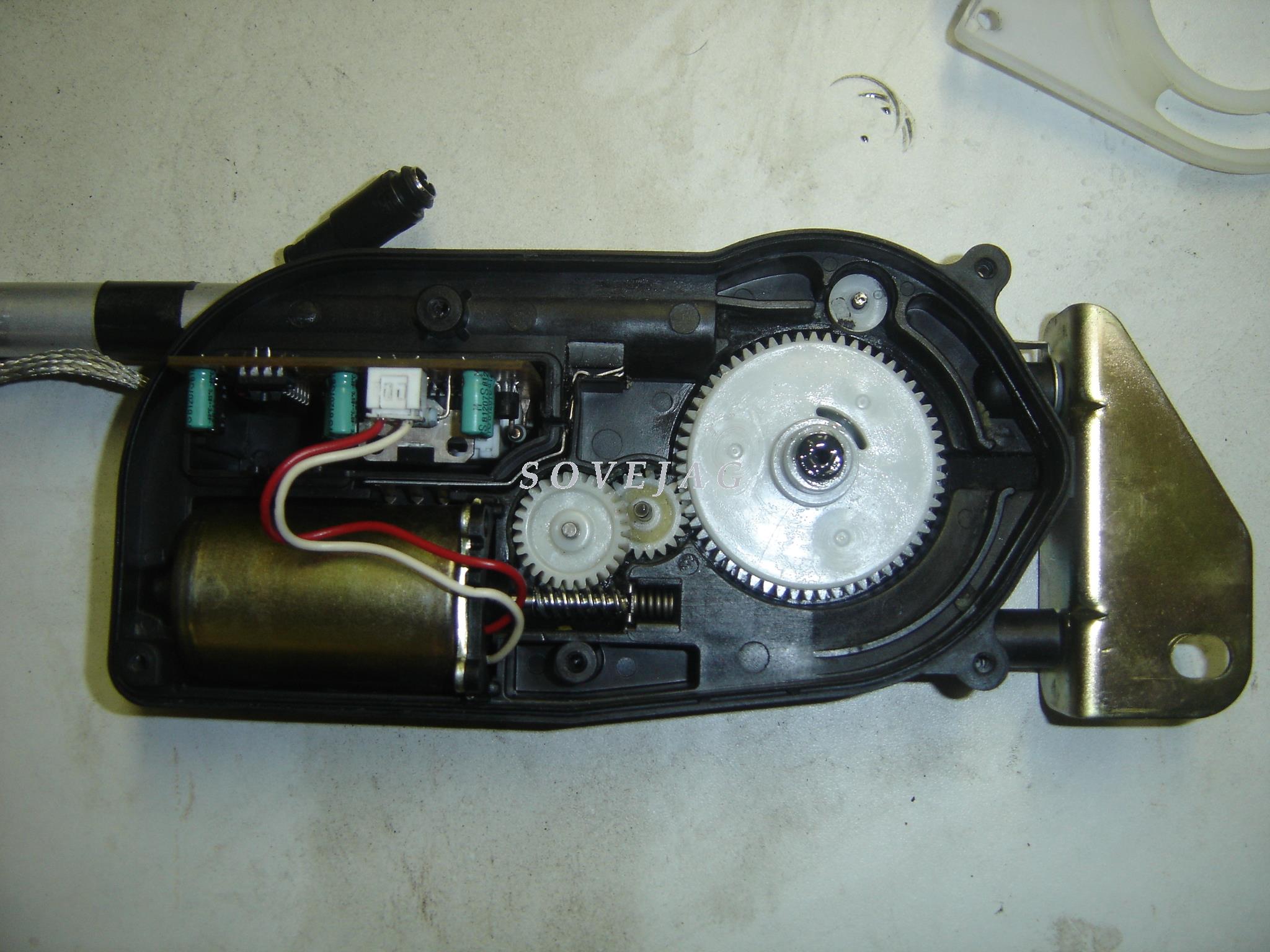

On aperçoit le mécanisme d'enroulement, le moteur et le circuit électronique:

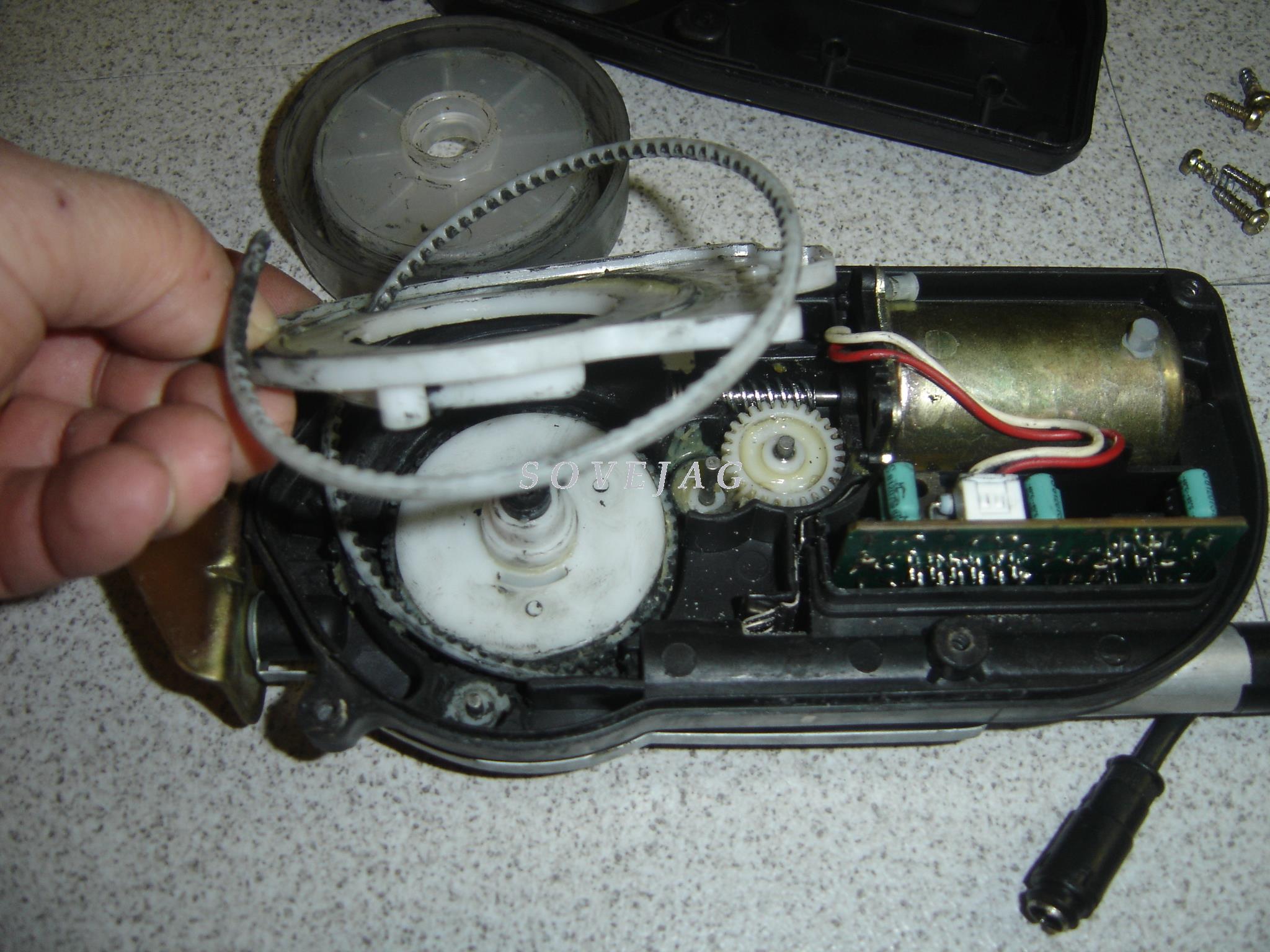

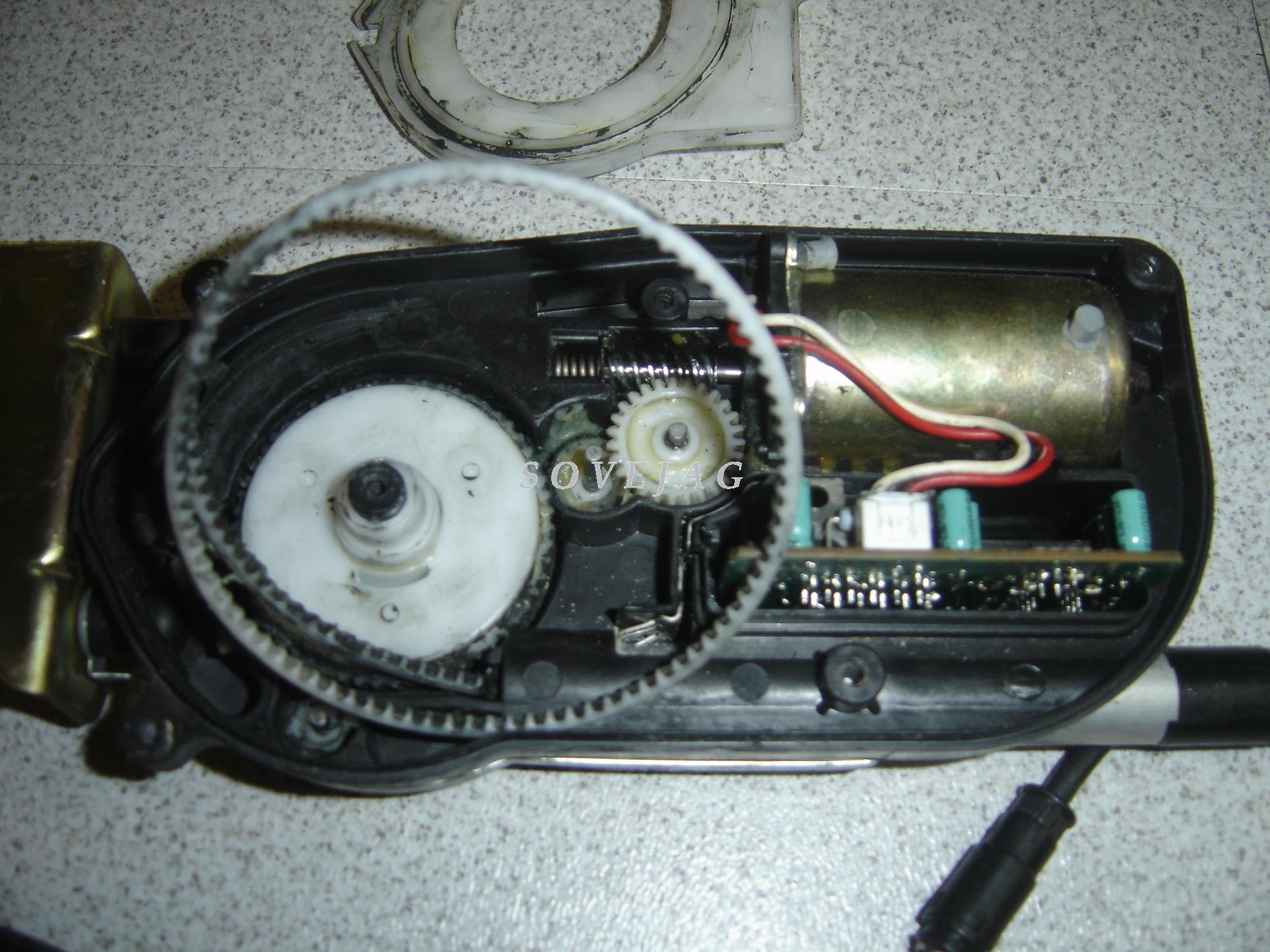

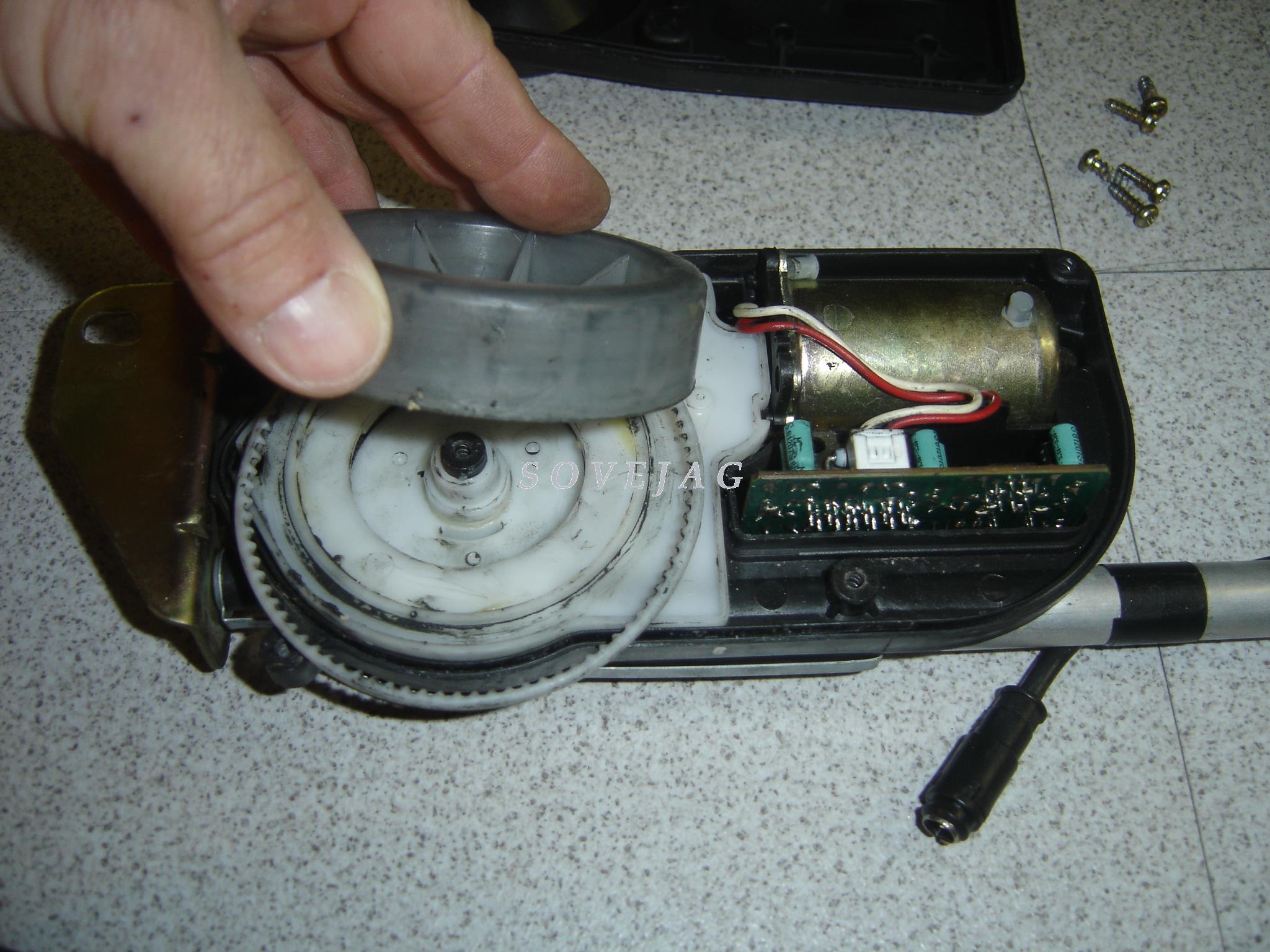

Enlever le guide blanc circulaire:


On voit bien comment le brin est capté par le mécanisme grâce à la roue dentée entraînée par le moteur au travers d'engrenages.

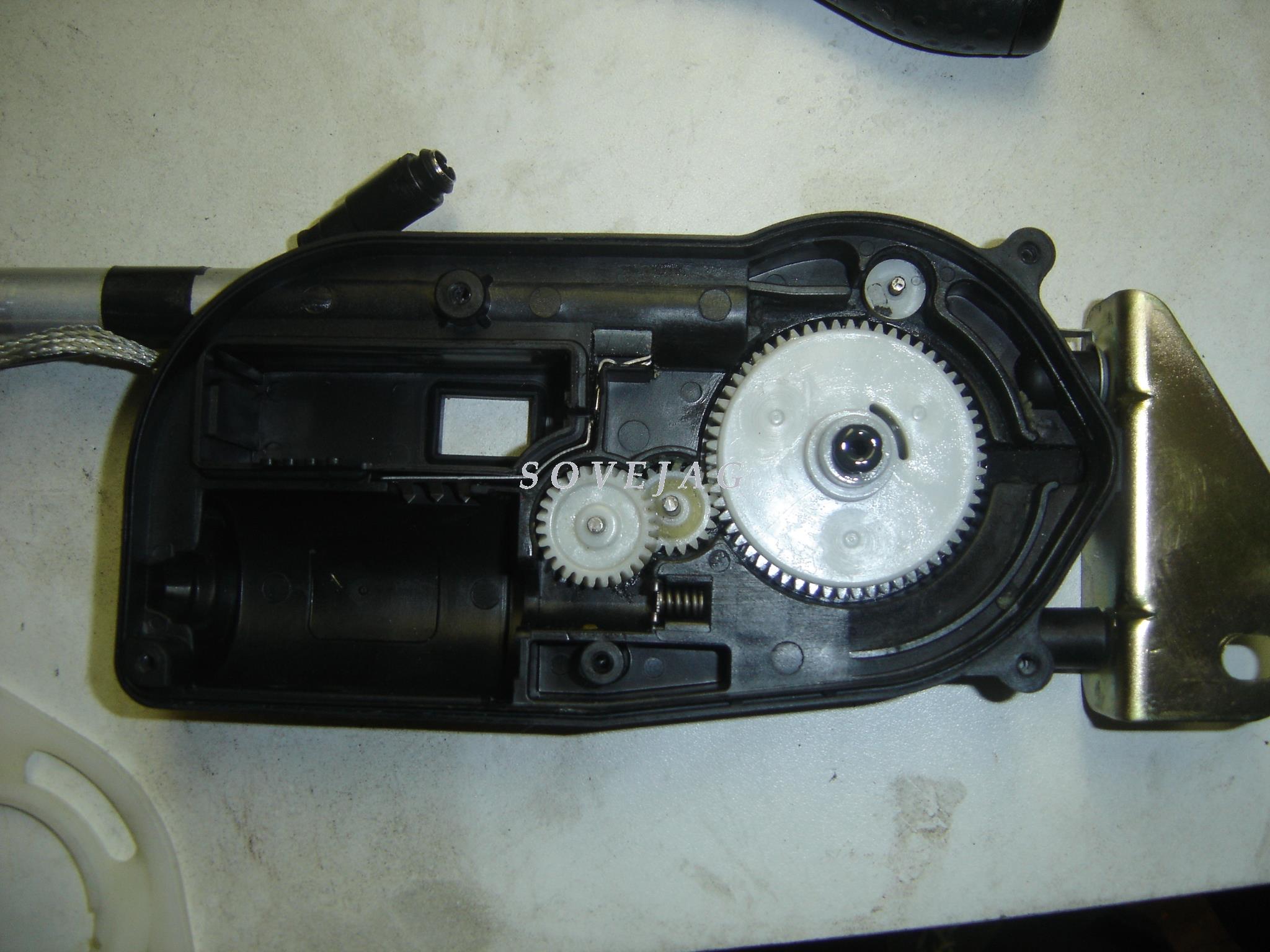

Oter le cache blanc en le soulevant simplement:

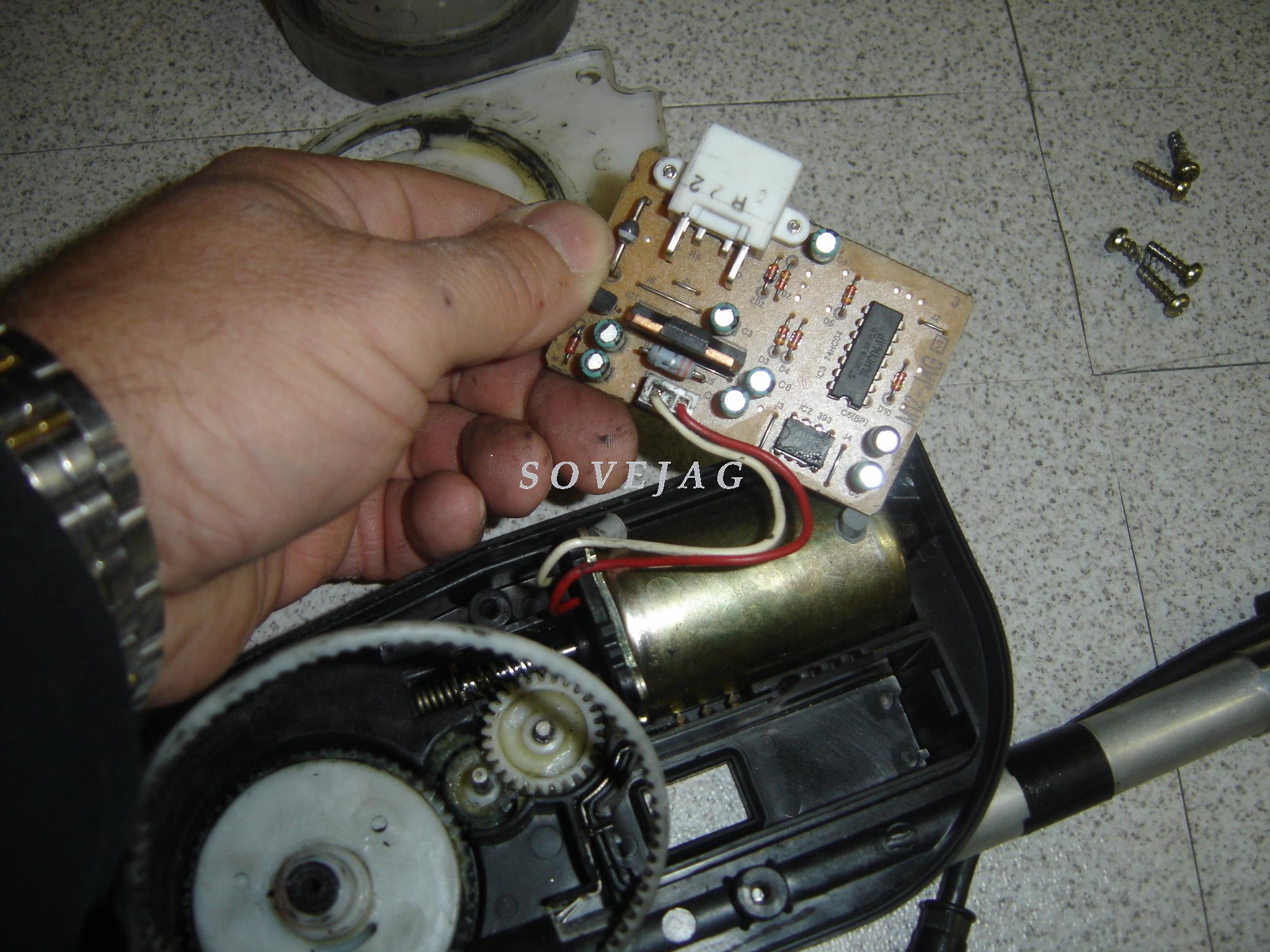

Retirer la carte électronique en débranchant la fiche blanche:

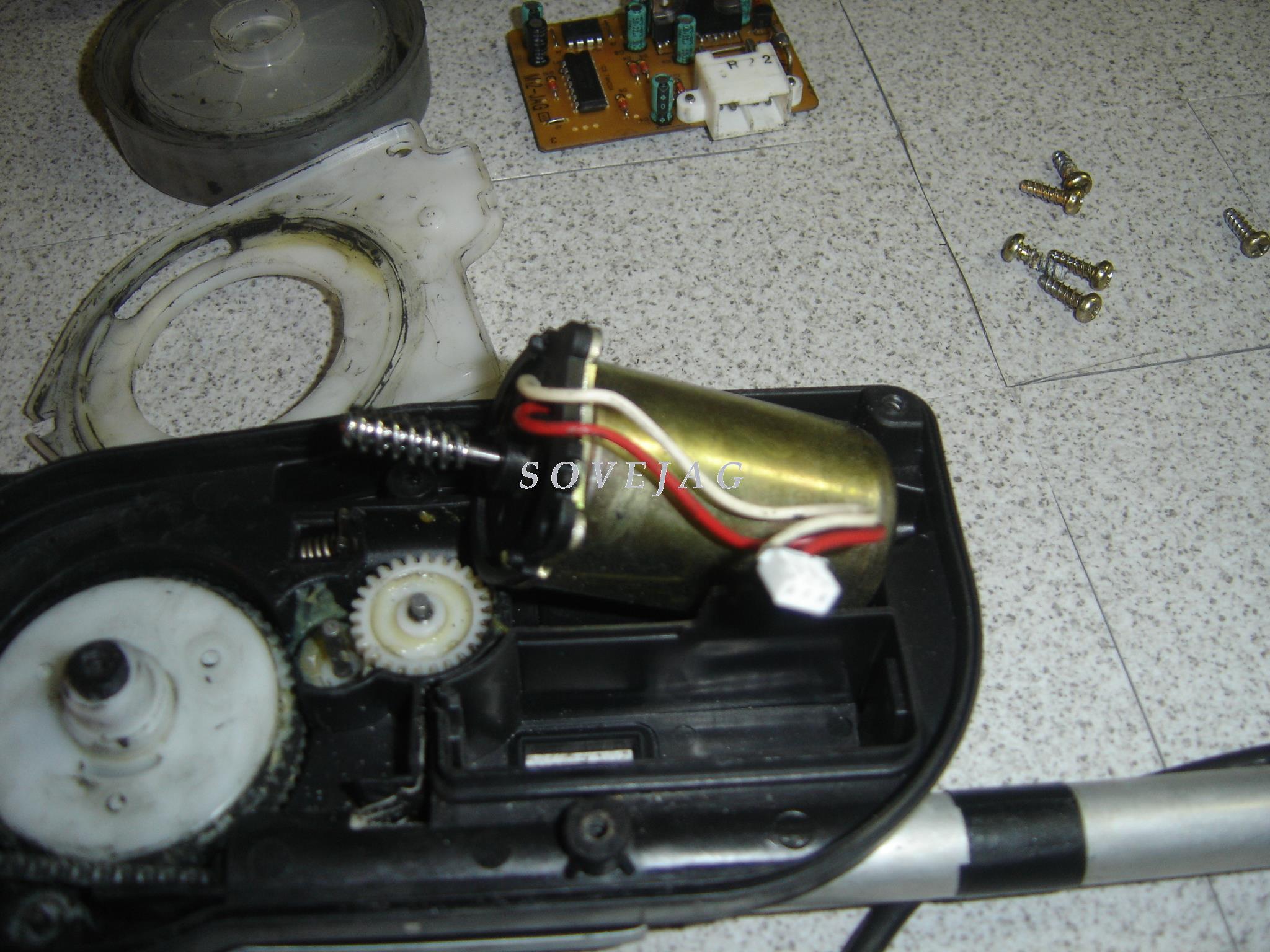

Retirer le moteur:

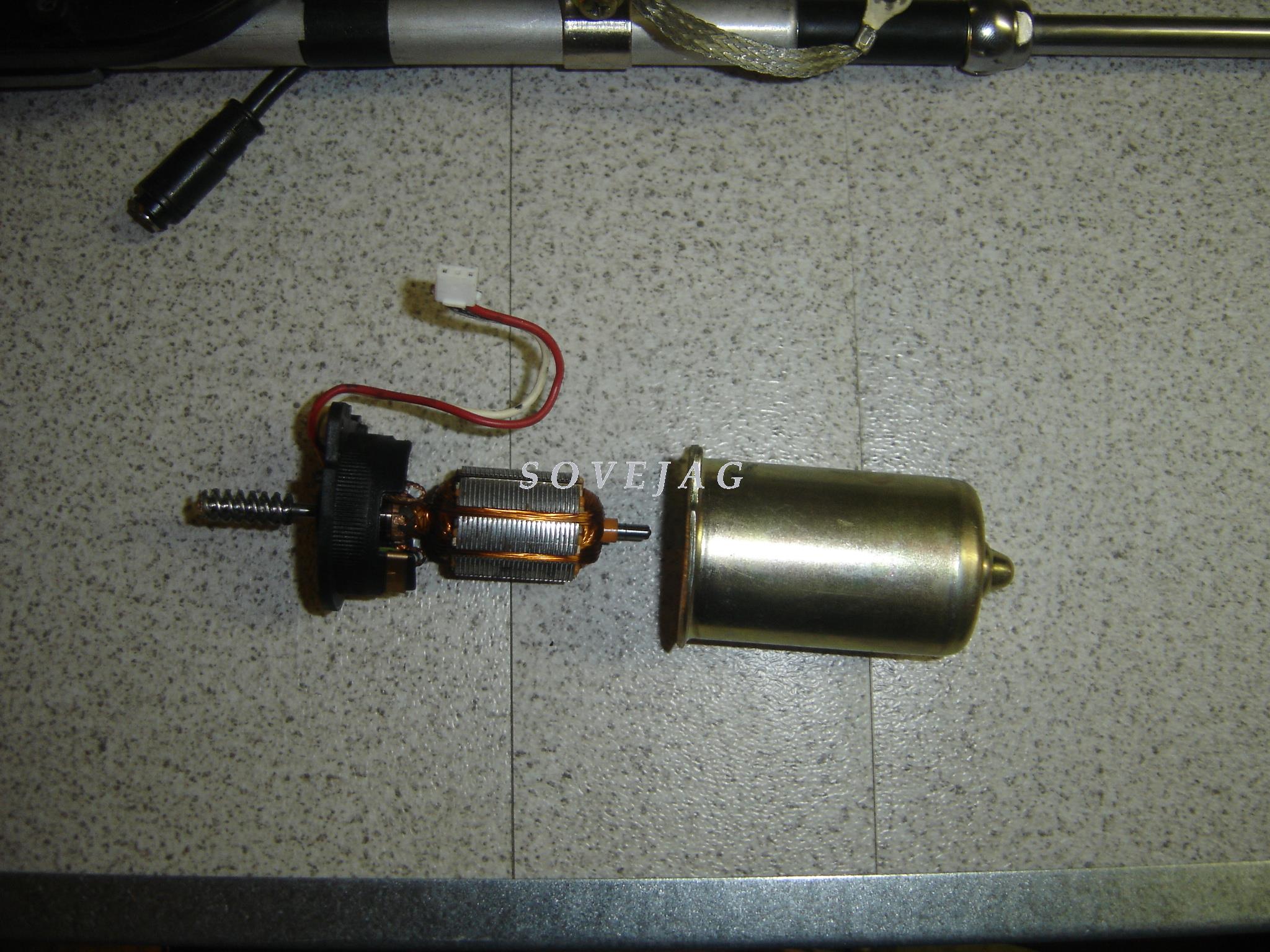

Une vue éclatée du moteur:

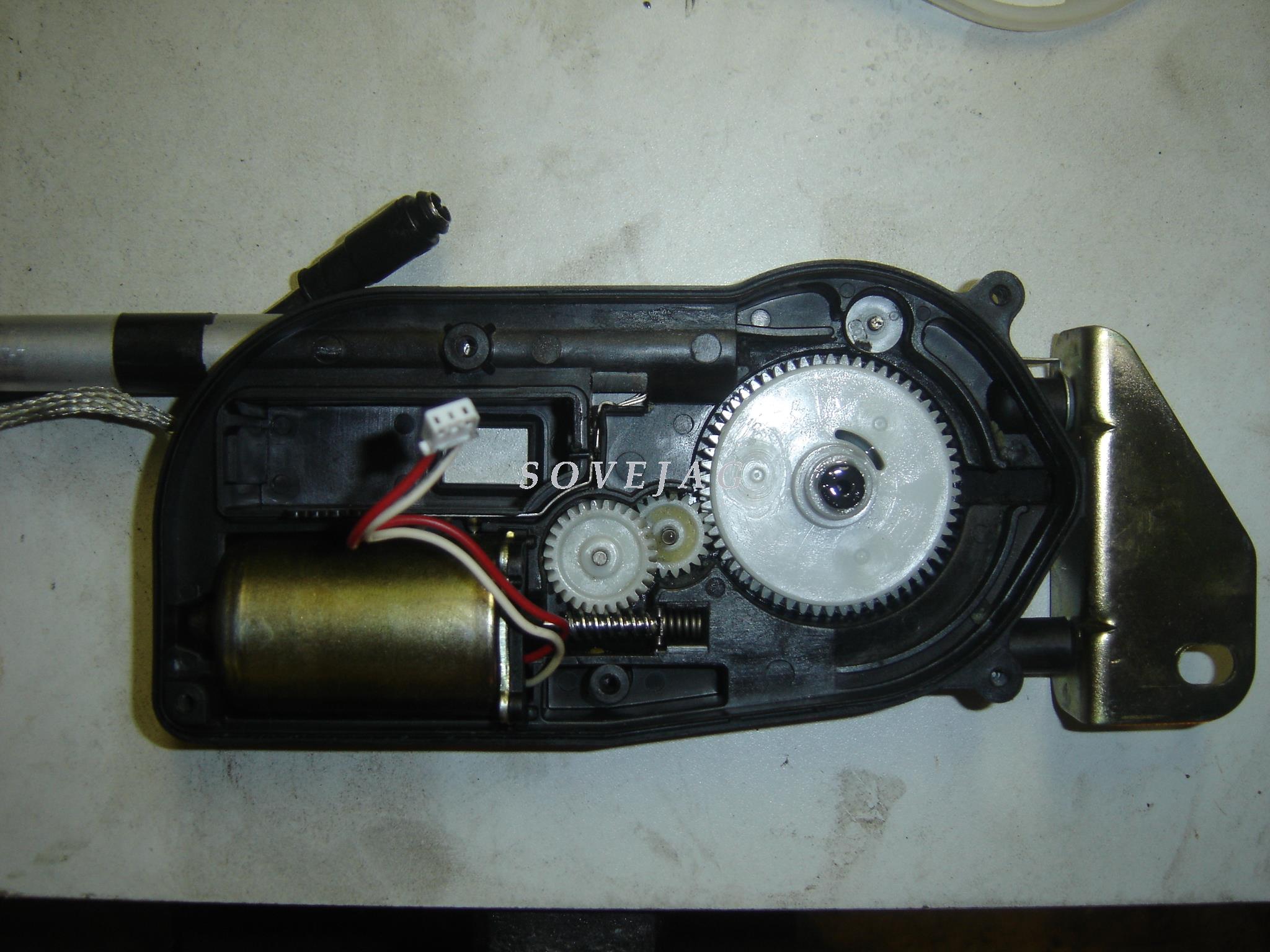

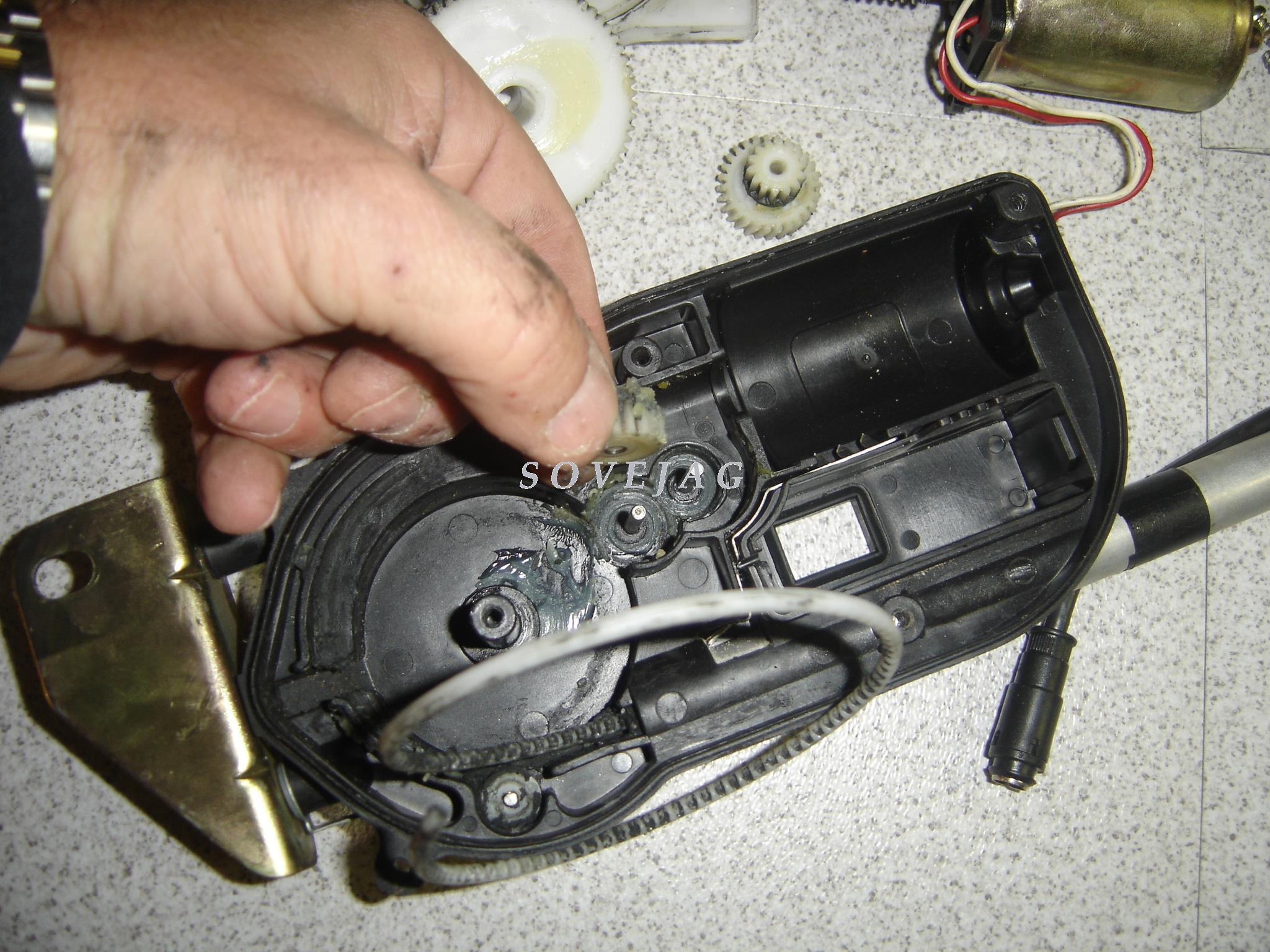

Retirer les divers engrenages:


Enlever le gros engrenage constitué de deux pièces une dans l'autre:

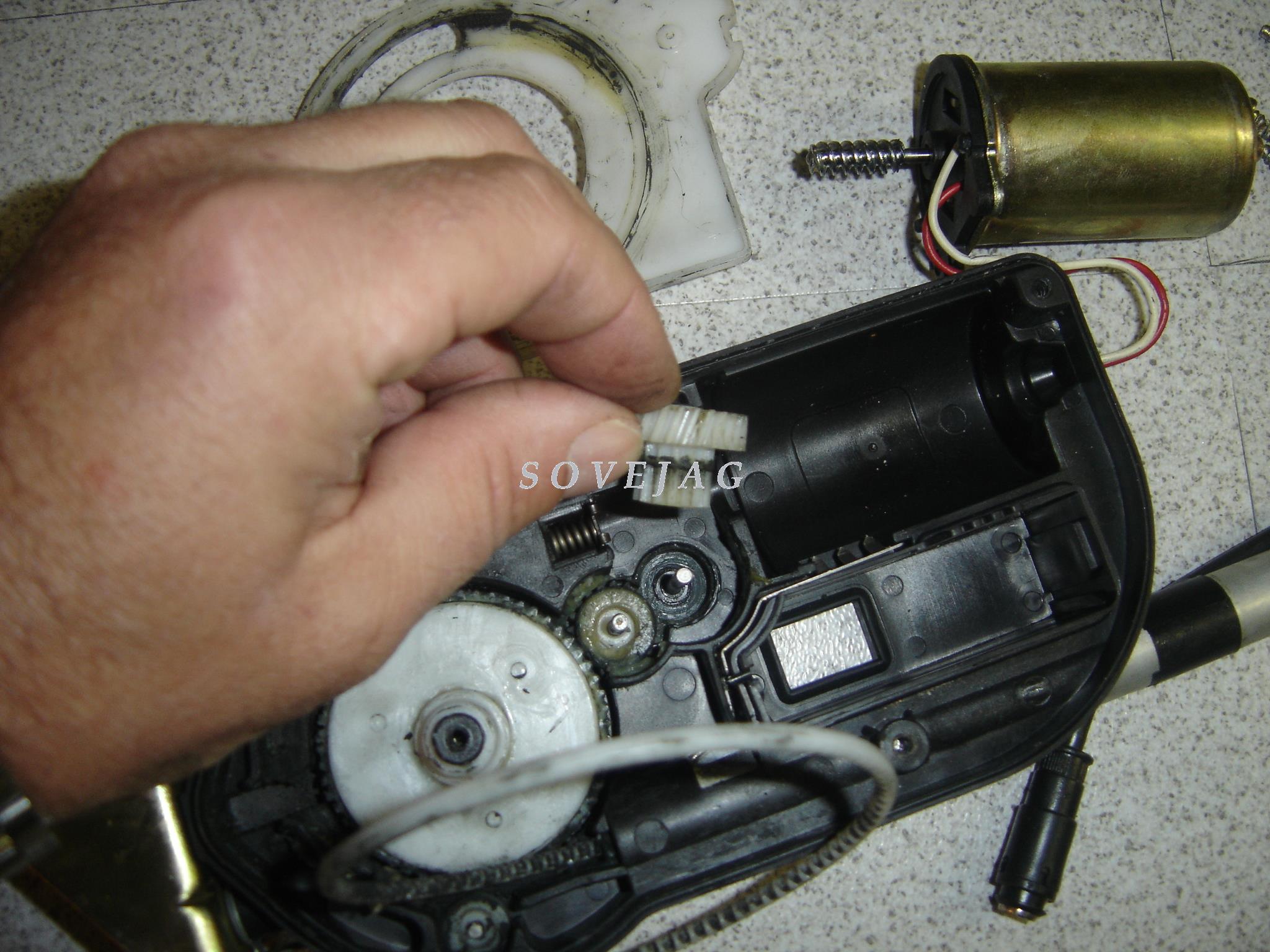

Enlever le dernier engrenage:


Pour enlever le brin, dévisser l'écrou (clé de 14mm):

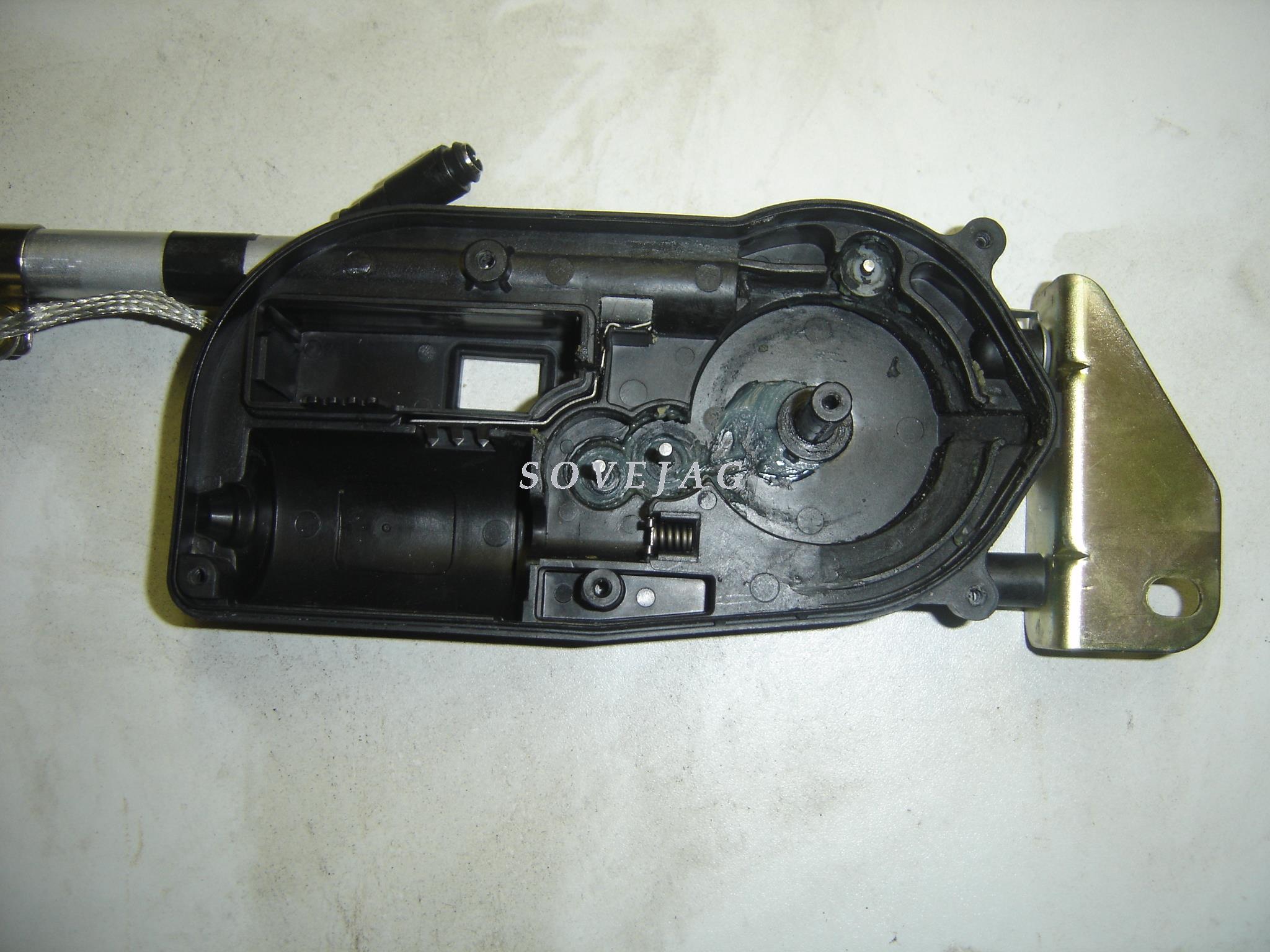

Voilà il ne reste plus que le corps d'antenne qu'il faut nettoyer et lui mettre de la graisse sur les axes:


Replacer les engrenages après les avoir nettoyés et graissés:


Replacer le moteur:


Remettre la carte électronique et sa connexion:


Remettre de la graisse sur les engrenages:


Remettre le cache blanc propre:


Remettre le guide circulaire:


Replacer le capot et les 6 vis:


Pour le nettoyage du brin téléscopique il faut bien le nettoyer, mettre le l'huile fine et le manoeuvrer à la main plusieurs fois pour qu'il n'y ait plus de point dur. Vérifier la linéarité du brin déployé si nécessaire redresser slégèrment le brin. refaire un essai à la main.
Pour remettre le brin il est préférablede refixer l'antenne.
Profiter pour changer le joint d'antenne. Fixer l'antenne et la rebrancher.
