CHANGEMENT D'AMPOULE
TABLEAU de BORD

Pour le tableau de bord 2 modèles de lampes blanches sont utilisées.
Pour y accéder il faut enlever le bloc compteur.
Pour enlever le bloc compteur,

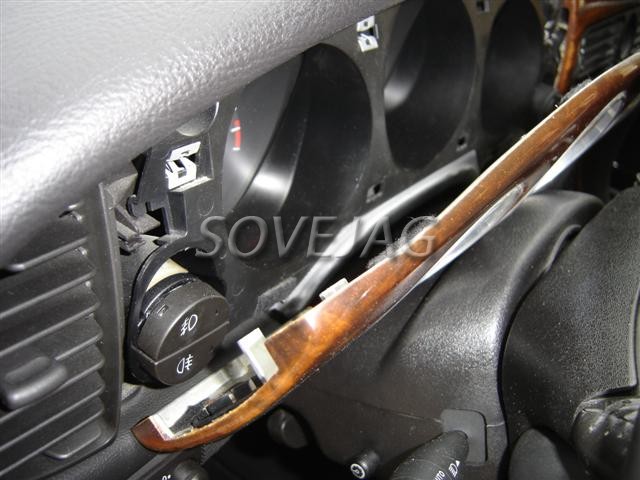

Enlever le placage bois (juste clipsé assez fortement)

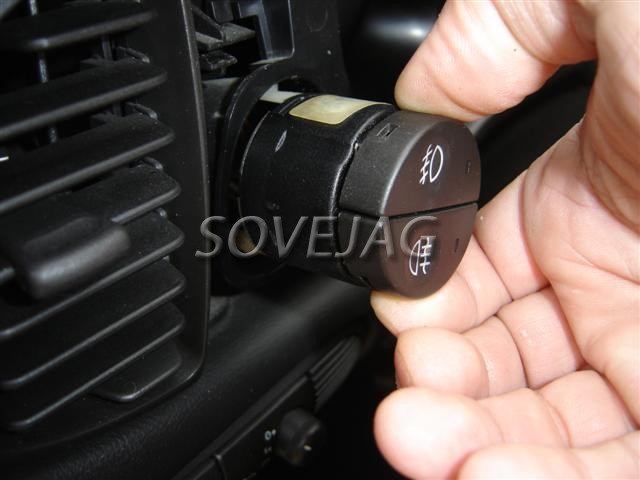

Enlever en tirant, les commandes d'antibrouillards à gauche et les commandes de l'ordinateur de bord à droite.

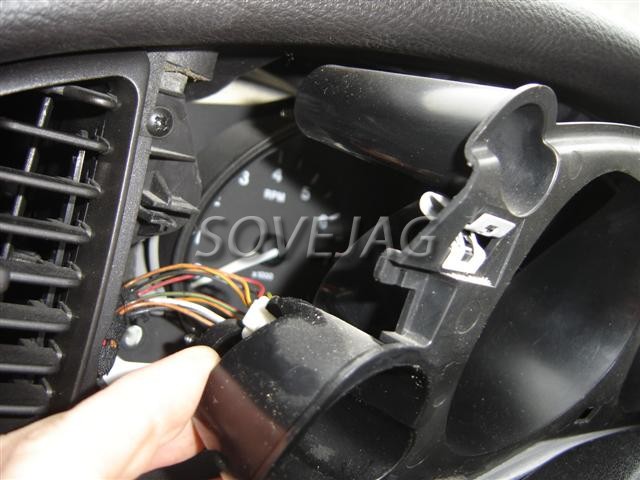

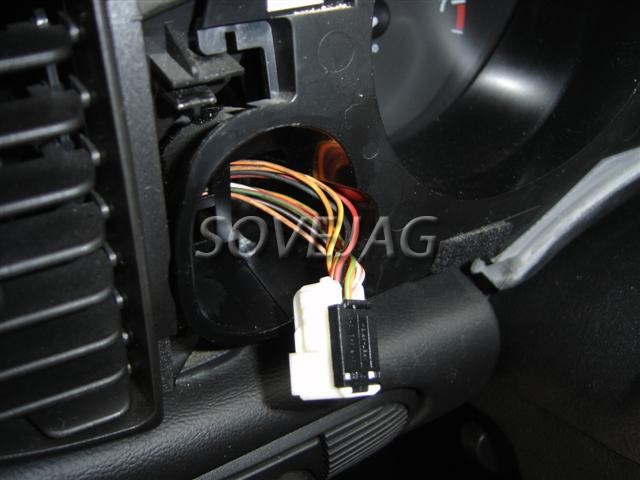

Déconnecter les fiches électriques des deux commandes.

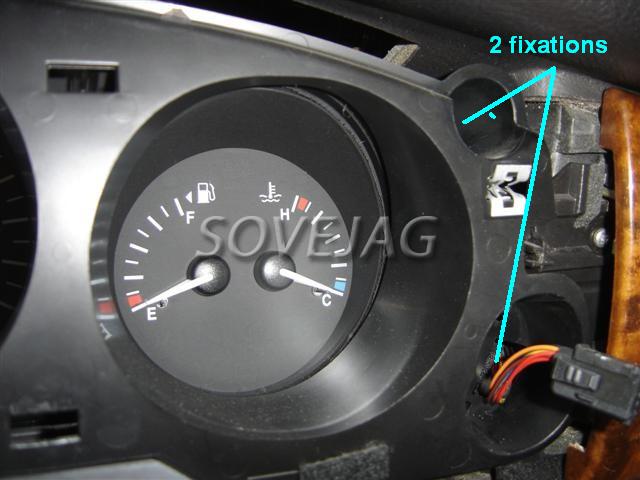

Enlever les 4 vis de fixation du bloc compteur.

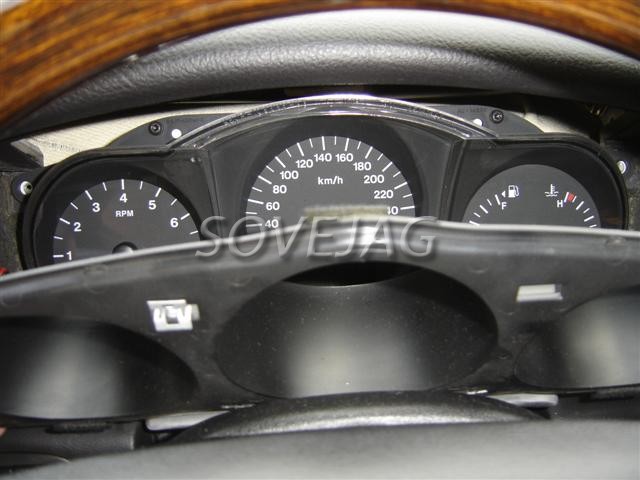

Retirer le cache compteur.

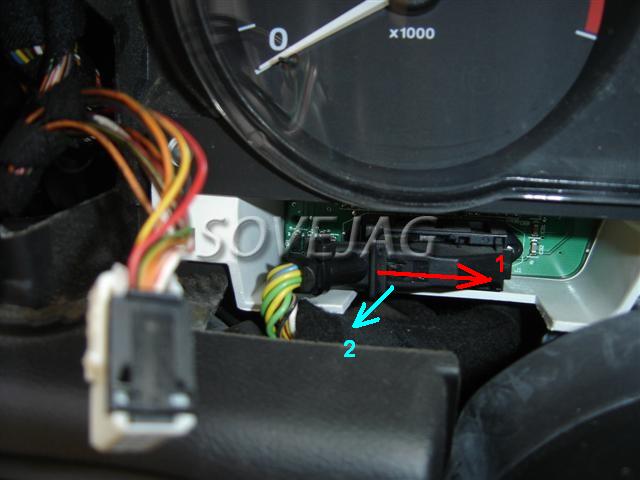

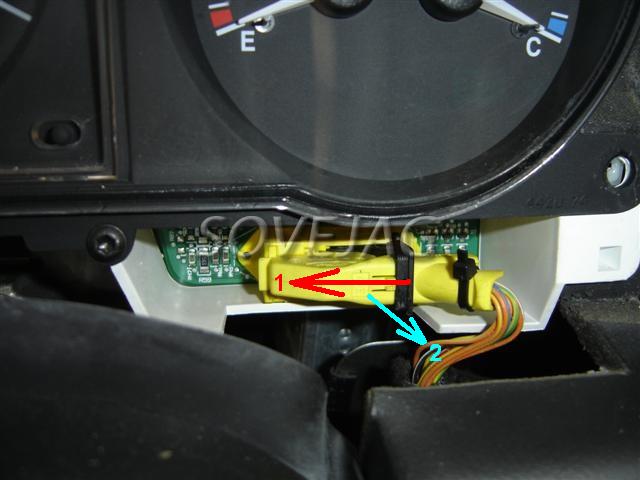

Déconecter les deux fiches (Jaune et noire) du bloc compteur. Il est necessaire de faire pivoter le vérrouillage des deux fiches électriques.



Retirer le bloc compteur en le basculant vers l'avant. Il est nécessaire de descendre le volant au maximum pour sortir convenablement le bloc.

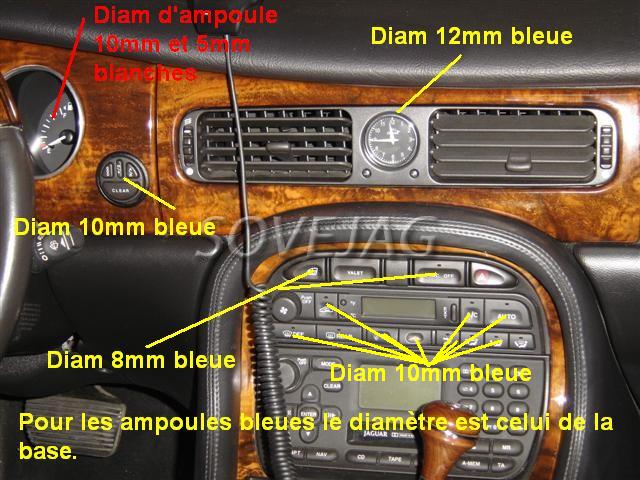

Voici les emplacements des ampoules blanches.

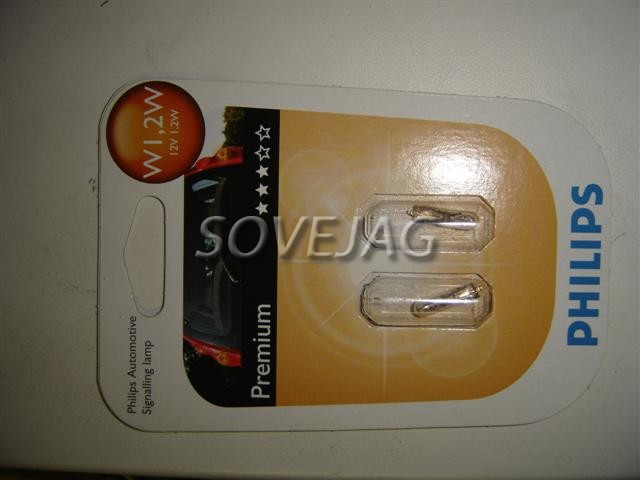

Ces ampoules blanches se trouvent dans les grandes surfaces entre autres.

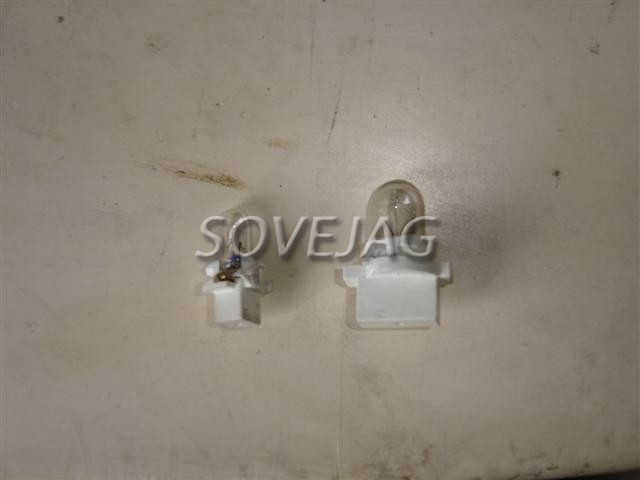

La grosse:



La petite:


Les grosses ampoules ont un diamètre de 10mm et les petites ont un diamètre de 5mm

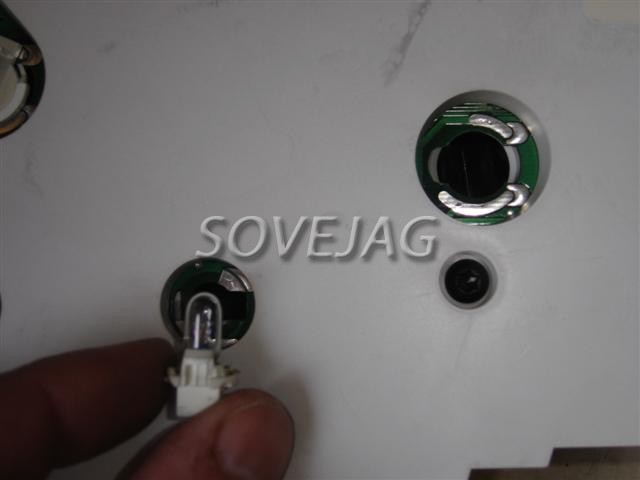

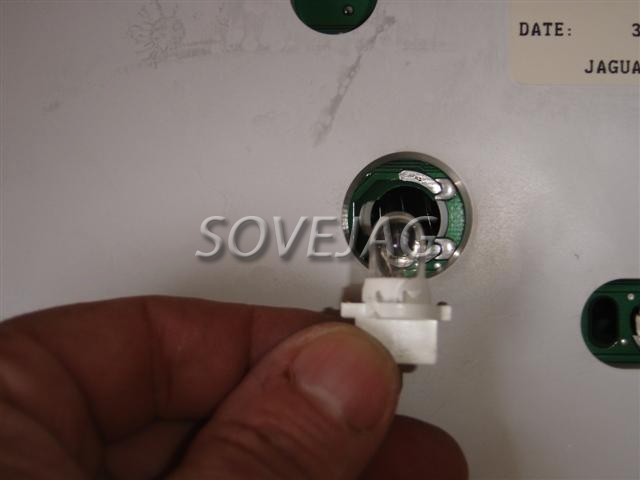

Pour le changement il suffit de les enlever en les tournant d'un quart de tour, de tirer l'ampoule et de remettre la neuve.
A noter que la puissance exacte (ref Jaguar) des grosses ampoules est de 3.4W (celle-ci fait 5W). Il est conseillé de changer les 4 pour éviter d'avoir des variations de puissance visibles au tableau de bord.

Pour le reste des boutons plusieurs modèles d'ampoules bleues sont utilisées.
Tout les boutons sauf commandes de temperature: Petite ampoule bleue: Quantité: 7, Ref: JLM20308.
Bouton de commande de temperature: Petite ampoule verte: Quantité: 1, Ref: JLM20309.
Afficheur LCD: Grande ampoule bleue: Quantité: 2, Ref: JLM11965.

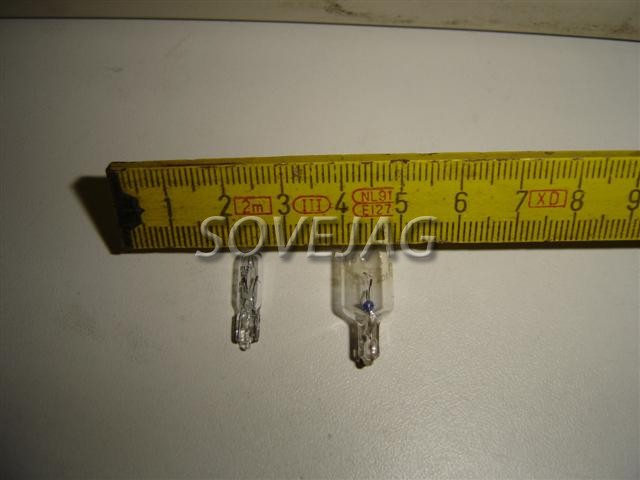

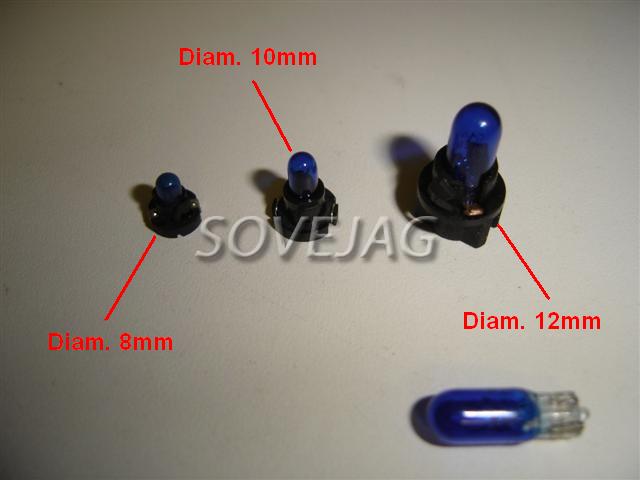

Des grosses, des moyennes et des petites.

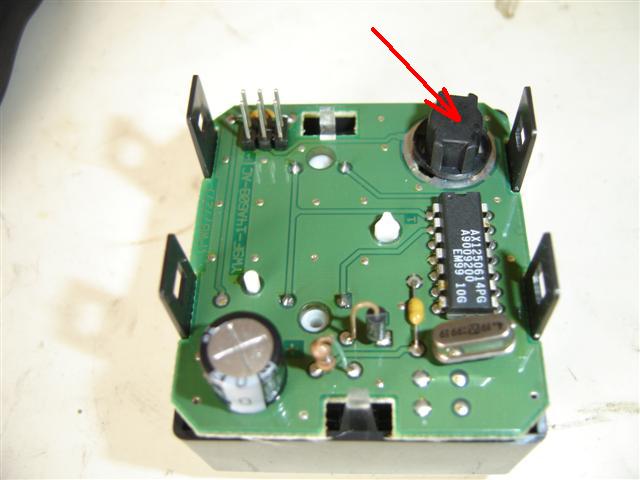

Les gros modèles se trouvent uniquement sur l'horloge.

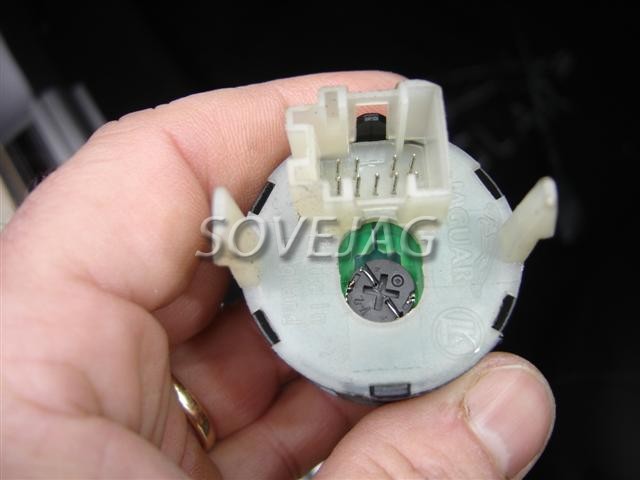

Les modèles moyens avec ampoules bleues se trouvent sur les commandes d'antibrouillard avant et arrière.


Et sur les commandes de l'ordinateur de bord à droite.

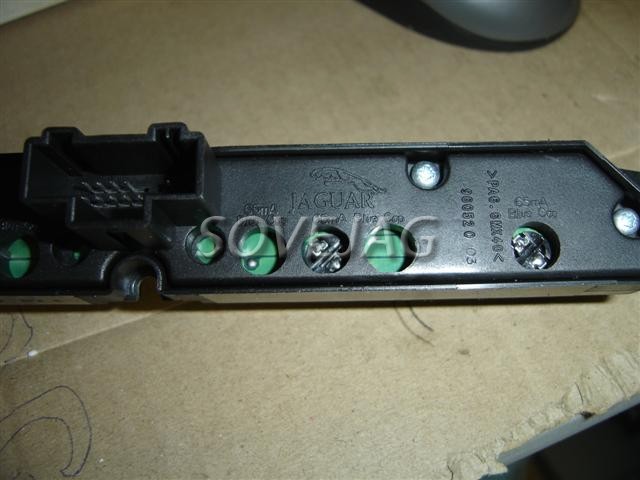

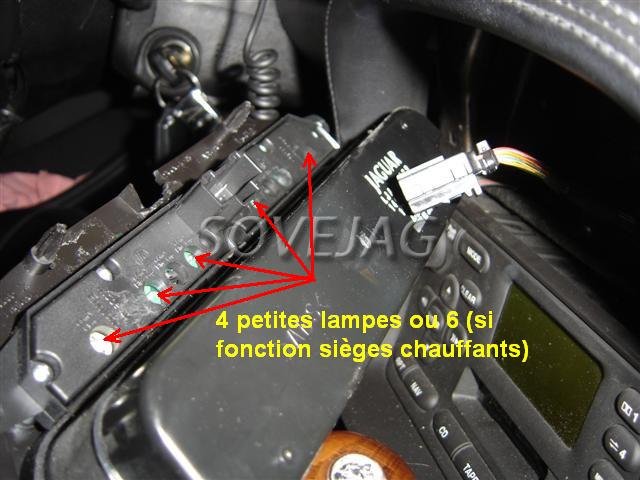

Les petits modèles se trouvent sur les divers boutons sur la console.



Pour accéder à ces ampoules il faut déposer le placage bois de la console (voir dossier -> ICI )
